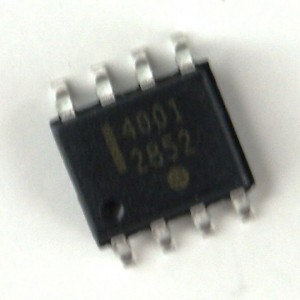

NUD4001DR2G, стабилизатор тока для led-драйверов регулируемый 30 в до 500 ма 1,13 вт
Стабилизатор тока для LED-драйверов регулируемый 30 В до 500 мА 1,13 Вт
Технические параметры
-
КорпусSO-8
-
Тип упаковкиTape and Reel (лента в катушке)
-
Нормоупаковка2500 шт
-
Вес брутто0.13 г.
Описание NUD4001DR2G
Микросхема NUD4001, производства компании ON Semiconductor, представляет собой управляемый генератор тока до 0,5А. Драйвер может управлять цепочкой мощных светодиодов и использоваться в системах с различными напряжениями питания 5 , 12 или 24 В. С помощью внешнего резистора, подключаемого к выводам R EXT и V IN можно задать выходной ток NUD4001 в диапазоне 5…500 мА. При этом максимальное выходное напряжение может достигать 28В при входном напряжении 30В. Внутренние цепи микросхемы поддерживают постоянство выходного тока во всем диапазоне температур и входного напряжения. Таким образом, удается добиться постоянства светового потока излучения светодиодов во время всего цикла разряда батареи питания.
Особенностью драйвера NUD4001 является наличие вывода Boost, который обеспечивает возможность подключения внешнего силового транзистора для дополнительного увеличения суммарного выходного тока нагрузки. Коммутируя подключение вывода GND драйвера к общей шине, можно осуществлять ШИМ-регулирование яркости излучения светодиодов. Драйвер производится в корпусе SOIC-8 для температурного диапазона -40…125 C.
Основное назначение драйвера - электронный балласт для автомобильных светодиодных ламп (габариты, поворотные фонари, стоп-сигналы, освещение салона). Входные цепи питания выдерживают броски напряжения до 60 В. Микросхема также может использоваться в качестве источника тока в недорогих зарядных устройствах для мобильной аппаратуры.
Характеристики
Тип | linear |
---|---|
Входное напряжение, В | 200 |
Выходной ток, мА | 70 |
Выходное напряжение, В | 198 |
Количество каналов | 4 |
Рассеиваемая мощность, Вт | 1.13 |
Температурный диапазон, °С | -40…125 |
Корпус | so8 |
