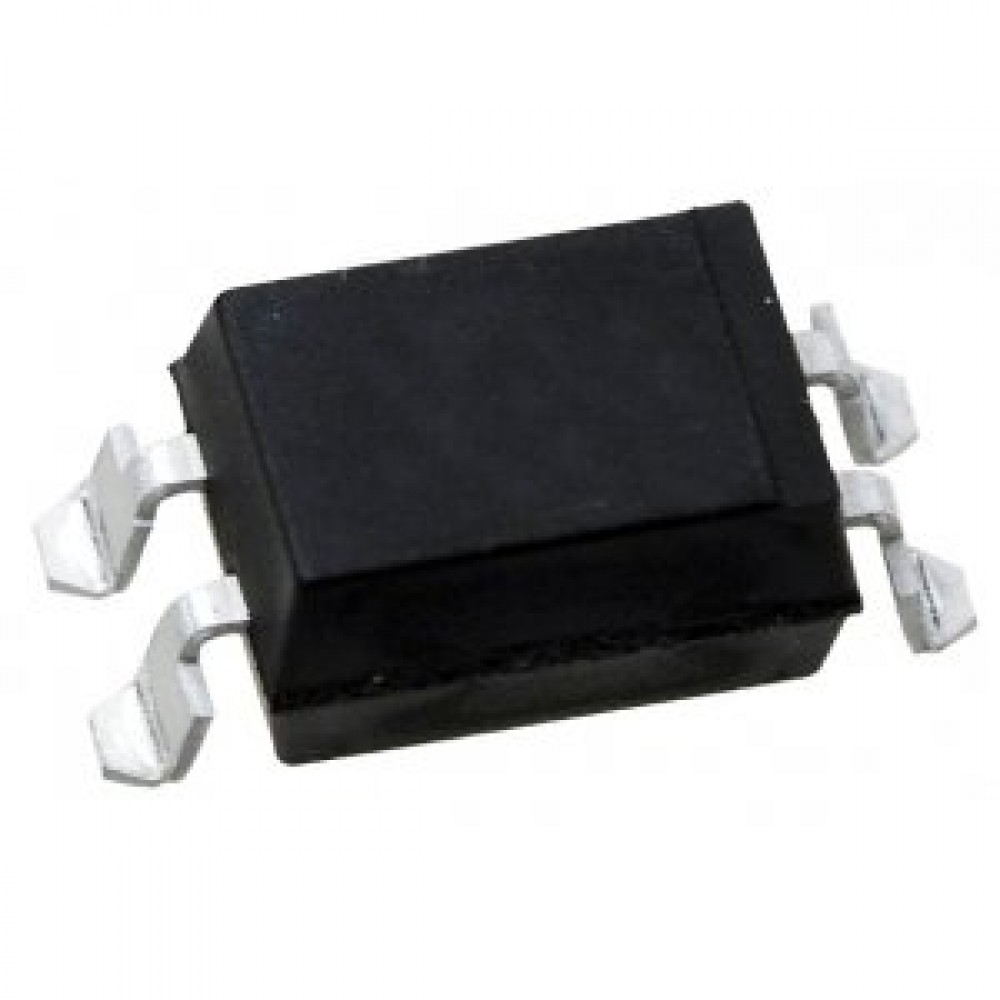

SFH6106-3T, Оптоизолятор 5.3кВ транзисторный выход 4-SMD
Изображения служат только для ознакомления. См. документацию товара
Оптоизолятор 5.3кВ транзисторный выход 4-SMD
Технические параметры
-
КорпусSMD4
-
Тип упаковкиTape and Reel (лента в катушке)
-
Нормоупаковка1000 шт
-
Вес брутто0.6 г.
-
Число каналов
-
Тип выхода
-
Макс. выходное напряжение
-
Выходной ток на канал
-
Напряжение изоляции
-
Мин. к-т передачи тока
-
Тип входа
-
Напр. насыщения на выходе макс.
-
Время вкл./выкл.
Описание SFH6106-3T
SFH6106-3 является высоконадежной оптопарой с фототранзистором на выходе, которая обладает высоким соотношением передачи тока, низкой емкостью соединения и высоким напряжением изоляции. Эта оптопара оснащена ИК-диодом GaAs в качестве излучателя, который оптически связан с кремниевым фототранзисторным детектором. Они предназначены для передачи сигналов между двумя цепями с электрической развязкой. Эта версия соответствует IEC 60950 (DIN VDE 0805) для усиленной изоляции до 400В СКЗ или DC.
• Хорошая линейность CTR в зависимости от прямого тока
• Низкое напряжение насыщения
• Быстрая коммутация
• Низкий уровень деградации CTR
• Температурная стабильность
• Низкая емкость соединения
• Высокая устойчивость к синфазным помехам
| Количество каналов | 1 |
| Напряжение изоляции (RMS), В | 5300 |
| Коэффициент передачи по току (Min), % | 100 |
| Коэффициент передачи по току (Max), % | 200 |
| Время включения (Typ), мкс | 3 |
| Время выключения (Typ), мкс | 2.3 |
| Тип входа | DC |
| Тип выхода | Транзистор |
| Напряжение выхода, В | 70 |
| Выходной ток на канал, мА | 50 |
| Рабочая температура, °C | -55…+100 |
| Корпус | SMD-4 |
| Вес, г | 0.45 |
-
