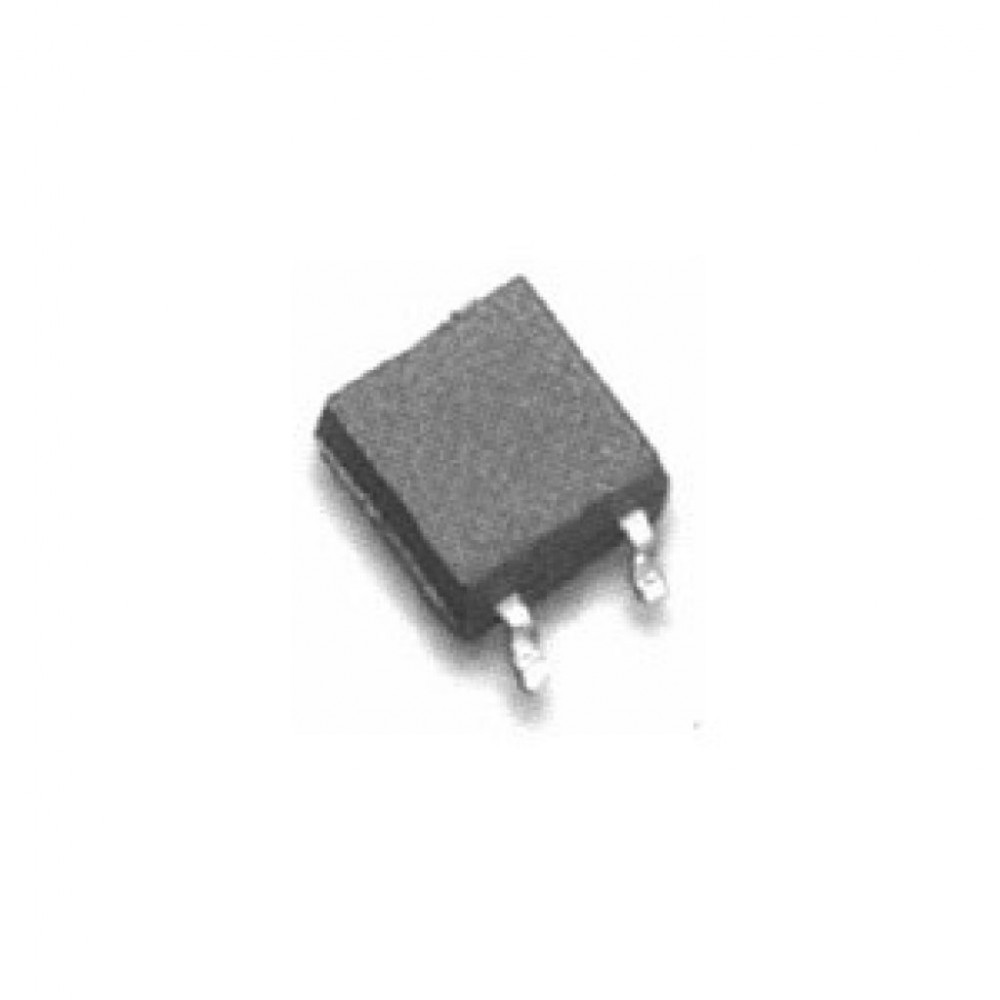

SFH690ABT, Оптоизолятор 3.75кВ транзисторный выход 4-SOP
Изображения служат только для ознакомления. См. документацию товара
OPTOISOLATOR 3.75KV TRANS 4-SOP
Оптоизолятор 3.75кВ транзисторный выход 4-SOP
Оптоизолятор 3.75кВ транзисторный выход 4-SOP
Производитель:
Vishay
Артикул:
SFH690ABT
Документы:
Технические параметры
-
КорпусSOP-4 (2.54mm)
-
Тип упаковкиTape and Reel (лента в катушке)
-
Нормоупаковка2000 шт
-
Вес брутто0.31 г.
-
Число каналов
-
Тип выхода
-
Макс. выходное напряжение
-
Выходной ток на канал
-
Напряжение изоляции
-
Мин. к-т передачи тока
-
Тип входа
-
Напр. насыщения на выходе макс.
-
Время вкл./выкл.
Описание SFH690ABT
The SFH690ABT is a 1-channel 4-pin Phototransistor Output Optocoupler has a GaAs infrared emitting diode emitter, which is optically coupled to a silicon planar phototransistor detector. It features a high current transfer ratio, low coupling capacitance and high isolation voltage. The coupling device is designed for signal transmission between two electrically separated circuits. It is suitable for high density mounting or space sensitive PCBs and PLCs.
• Low saturation voltage
• Fast switching time
• Temperature stable
• Low coupling capacitance
• End-stackable, 0.100" (2.54mm) spacing
• 70V High collector emitter breakdown voltage
• 6V Reverse voltage
| Количество каналов | 1 |
| Напряжение изоляции (RMS), В | 3750 |
| Коэффициент передачи по току (Min), % | 50 |
| Коэффициент передачи по току (Max), % | 300 |
| Время включения (Typ), мкс | 5 |
| Время выключения (Typ), мкс | 3 |
| Тип входа | DC |
| Тип выхода | Транзистор |
| Напряжение выхода, В | 70 |
| Выходной ток на канал, мА | 50 |
| Рабочая температура, °C | -55…+100 |
| Корпус | SOP-4, 100mil |
| Вес, г | 0.45 |
