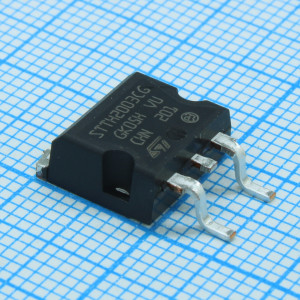

STTH2003CG-TR, Диод выпрямительный сборка 300В 10А
Изображения служат только для ознакомления. См. документацию товара
DIODE ARRAY GP 300V 10A D2PAK
Диод выпрямительный сборка 300В 10А
Диод выпрямительный сборка 300В 10А
Производитель:
ST Microelectronics
Артикул:
STTH2003CG-TR
Документы:
Технические параметры
-
КорпусD2Pak (TO-263)
-
Тип упаковкиTape and Reel (лента в катушке)
-
Нормоупаковка1000 шт
-
Вес брутто1.6 г.
-
Тип Диода
-
Максимальное обратное напряжение, В
-
Средний прямой ток, А
-
Максимальное прямое напряжение, В
-
Быстродействие, нс
-
Время восстановления, нс
-
Обратный ток утечки, мкА
-
Тип монтажа
Описание STTH2003CG-TR
Выпрямительный диод - [TO-263-2]; Тип: UltraFast; Uобр: 300 В; Uпрям: 1.25 В; Iпрям: 10 А; N: 2; Схема: ОК
Корпус TO263, Схема включения диодов 2, общий катод, Максимальное обратное напряжение диода 300 В, Прямой ток диода (средний) 10 А, Прямое падение напряжения 1.25 В, Особенности -
| Кол-во диодов в корпусе | 2 |
| Конфигурация диода | 1-пара, общий катод |
| Максимальное постоянное обратное напряжение, Vr | 300 в |
| Максимальный (средний) прямой ток на диод, If(AV) | 10 А |
| Максимальное прямое напряжение при Tj=25 °C, Vf при If | 1.25 В при 10 А |
| Время обратного восстановления, Trr | 35 нс |
| Максимальный обратный ток при Tj=25 °C, Ir при Vr | 20 мкА при 300 В |
| Рабочая температура PN-прехода | +175 C (Max) |
| Корпус | D2PAK (2 Leads + Tab) |
| Вес, г | 2.5 |
Полные аналоги
-
STTH2003CG Diode Switching 300V 20A 3-Pin(2+Tab) D2PAK TubeSTMD2Pak (TO-263)
-
STTH2003CG DIODE ARRAY GP 300V 10A D2PAKSTMD2PAK/TO263
