VND14NV04-E, Силовой ключ один вход-один выход до 24A автомобильного применения 3-Pin(2+Tab) DPAK туба

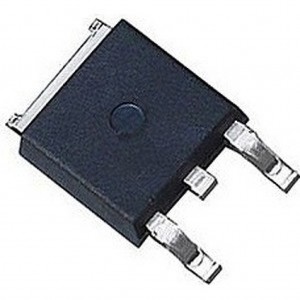

Изображения служат только для ознакомления. См. документацию товара
Силовой ключ один вход-один выход до 24A автомобильного применения 3-Pin(2+Tab) DPAK туба
Технические параметры
-
КорпусDPAK/TO-252AA
-
Тип упаковкиTube (туба)
-
Нормоупаковка75 шт
-
Вес брутто0.84 г.
-
Тип переключателя
-
Число выходов
-
Отношение Вход:Выход
-
Конфигурация выхода
-
Тип выхода
-
Интерфейс
-
Напряжение на нагрузке
-
Выходной ток Макс.
-
Сопротивление открытого канала
Описание VND14NV04-E
VND14NV04-E является силовым МОП-транзистором 55В с автоматической защитой. Он изготовлен при помощи технологии VIPower™ M0, и предназначен для замены стандартных силовых МОП-транзисторов в устройствах DC - 50кГц. Встроенные функции теплового отключения, ограничения линейного тока и защиты от перенапряжение обеспечивают защиту микросхемы даже в суровых условиях. Обратная связь об ошибках может быть обнаружена путем контроля напряжения на входном выводе.
• Ограничение линейного тока
• Защитное отключение при перегреве
• Защита от короткого замыкания
• Интегрированный зажим
• Маленький ток от входного контакта
• Обратная связь для диагностики через входной контакт
• Защита от ЭСР
• Прямой доступ к затвору силового МОП-транзистора (аналоговый привод)
• Совместимость со стандартным силовым МОП-транзистором
| Тип | Общего Назначения |
| Серия | omnifet ii, vipower |
| Конфигурация | Low Side |
| Количество выходов | 1 |
| Соотношение - вход: выход | 1:1 |
| Тип выхода | n-канал |
| Напряжение нагрузки, В | 36(max) |
| Выходной ток (Max), А | 12 |
| Сопротивление канала Rds(on) (Typ), Ом | 0.035(max) |
| Интерфейс | on/off |
| Рабочая температура, °C | -40…+150 |
| Корпус | dpak |
| Вес, г | 0.4 |
-
