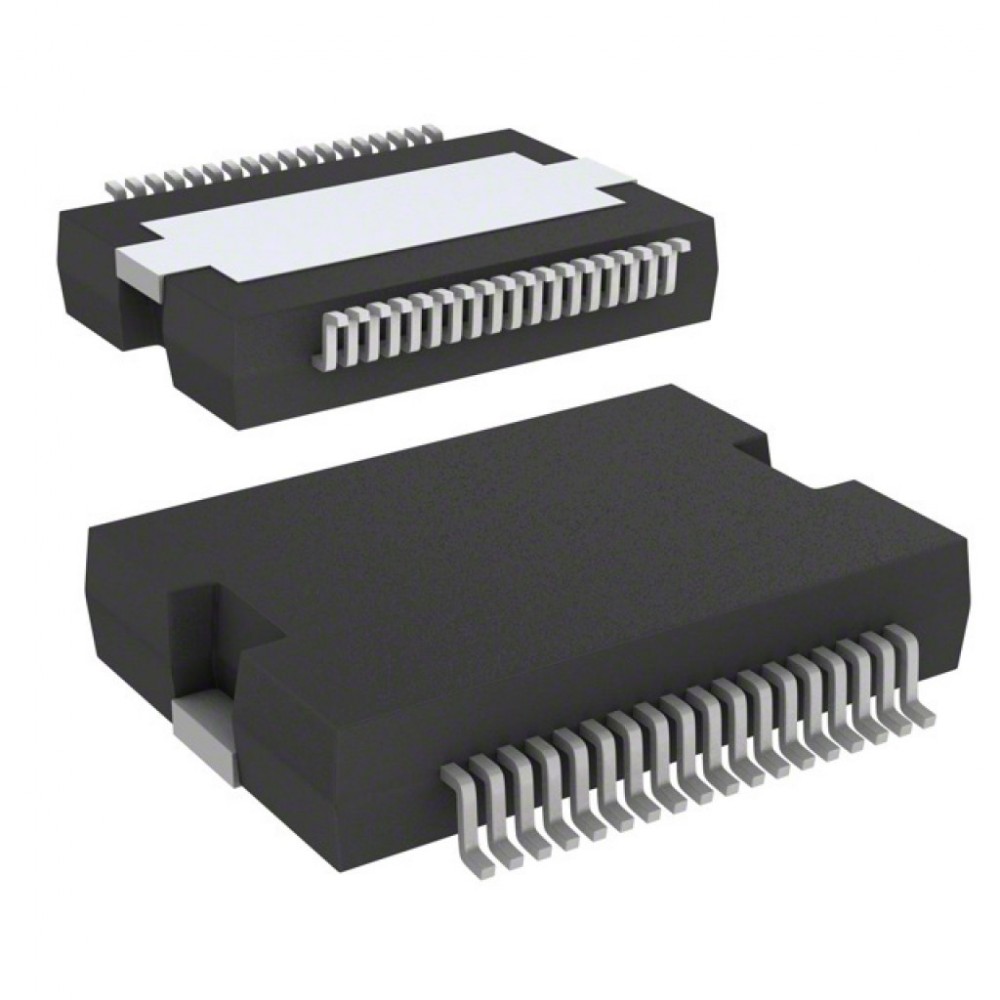

L6206PD, Драйвер коллекторного двигателя постоянного тока, сдвоенный, 52В, 2.8Аx2, регул.огр. по току
Изображения служат только для ознакомления. См. документацию товара
Dual Full Bridge Motor Driver 48V 36-Pin PowerSO T/R
Драйвер коллекторного двигателя постоянного тока, сдвоенный, 52В, 2.8Аx2, регул.огр. по току
Драйвер коллекторного двигателя постоянного тока, сдвоенный, 52В, 2.8Аx2, регул.огр. по току
Производитель:
ST Microelectronics
Артикул:
L6206PD
Документы:
Технические параметры
-
КорпусPowerSO36
-
Тип упаковкиTube (туба)
-
Нормоупаковка31 шт
-
Вес брутто3 г.
-
Функциональное назначение
-
Тип мотора
-
Выходная конфигурация
-
Интерфейс управления
-
Область применения
-
Выходной ток
-
Напряжение питания
Описание L6206PD
Motor Control Power Drivers, STMicroelectronics
The range of power drivers by STMicroelectronics are designed to drive a motor or a complex load through the logic commands at its input. They can be used with microcontrollers, DSPs or FPGAs in a motor or motion control system. The power drivers come in Dual Full Bridge, Full Bridge and 3 phase.
| Конфигурация выхода | Dual Full-Bridge |
| Применение | DC/Stepper моторы, Регуляторы напряжения |
| Интерфейс | Logic |
| Тип нагрузки | Inductive |
| Технология | BCDMOS |
| Сопротивление канала Rds(on) (Typ), мОм | 300 |
| Выходной ток на канал, А | 2.8 |
| Пиковый выходной ток, А | 5.6 |
| Напряжение питания, В | 8…52 |
| Напряжение нагрузки, В | 8…52 |
| Рабочая температура, °C | -25…+125 (TJ) |
| Особенности | Bootstrap Circuit |
| Защита от отказов | Cur. Lim.,Over Temp.,UVLO |
| Корпус | PowerSO-36 |
| Вес, г | 3.5 |
Полные аналоги
-
L6206PD013TR IC MOTOR DRIVER PAR 36POWERSOSTMPowerSO36
