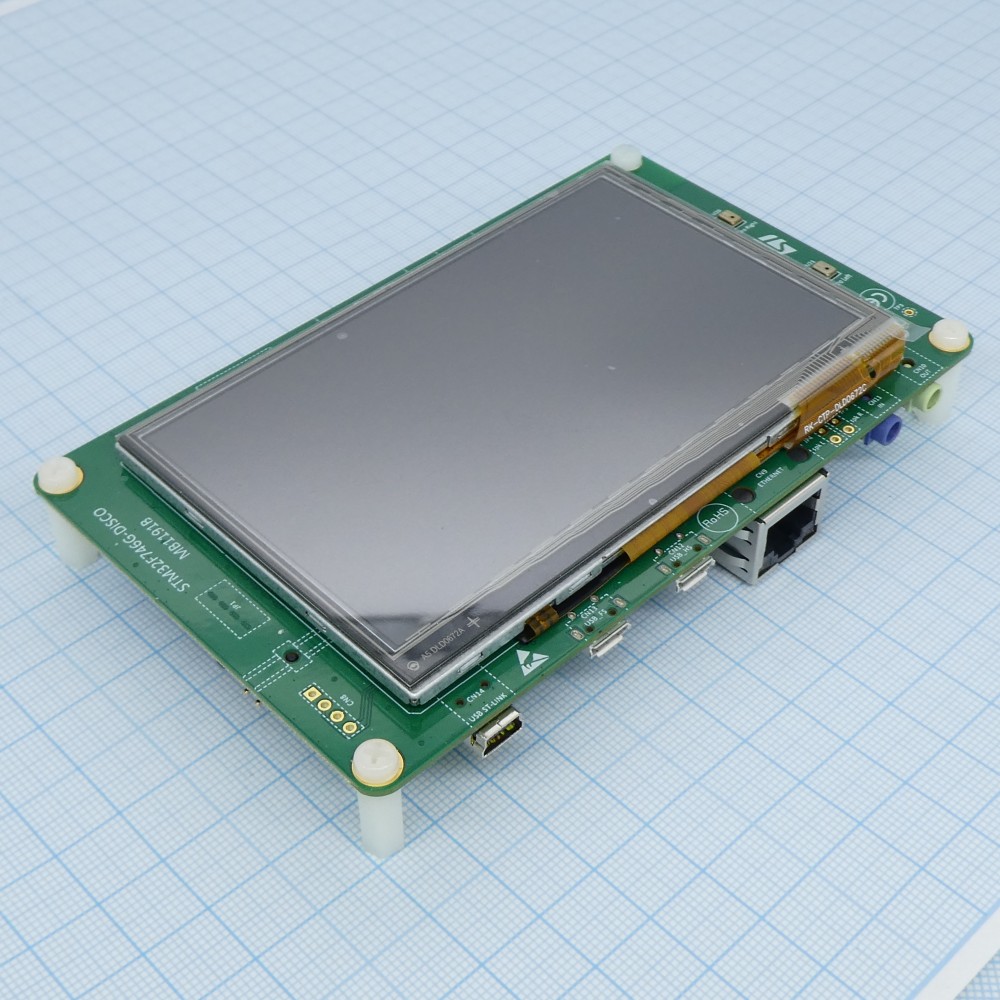

STM32F746G-DISCO, Демоплата на базе STM32F746NG

Описание STM32F746G-DISCO

STM32F746G-DISCO – это отладочная плата для оценки функциональных возможностей микроконтроллера семейства STM32F7 на базе ядра ARM Cortex-M7. Плата позволит создавать приложений с поддержкой аудио, графики, мульти-датчика, видео и высокоскоростного соединения. Поддержка Arduino подключения предоставляет неограниченные возможности расширения с большим выбором специализированных плат Shield-ов.

Особенности:
- Микроконтроллер STM32F746NGH6, 1 МБ Flash и 340 КБ RAM;
- Встроенный ST-LINK/V2-1;
- Mbed поддержка (mbed.org);
- USB функции: виртуальный COM-порт, устройство хранения и отладочный порт;
- 4.3” 480x272 цветной LCD-TFT дисплей с емкостной сенсорной панелью;
- Разъем для подключения камеры;
- SAI аудио кодек;
- Разъем Audio Line In и Line Out;
- Два ST MEMS микрофона;
- RCA вход SPDIF;
- Две кнопки (user и reset);
- 128 Мбит Quad-SPI Flash память;
- 128 Мбит SDRAM (доступно 64 Мбит);
- Слот для MicroSD карты;
- Разъем для подключения платы RF-EEPROM;
- USB OTG HS с разъемом Micro-AB;
- USB OTG FS с разъемом Micro-AB;
- Разъем Ethernet совместимый с IEEE-802.3-2002;
- Пять способов питания платы: через ST-LINK/ V2-1, USB FS разъем, USB HS разъем, VIN от разъема Arduino, внешний источник питания 5В;
- Разъем для подключения Arduino UNO R3 Shield-ов;
- Комплексное бесплатное программное обеспечение с набором примеров, являющееся частью STM32Cube;
- Поддержка основных IDE.
