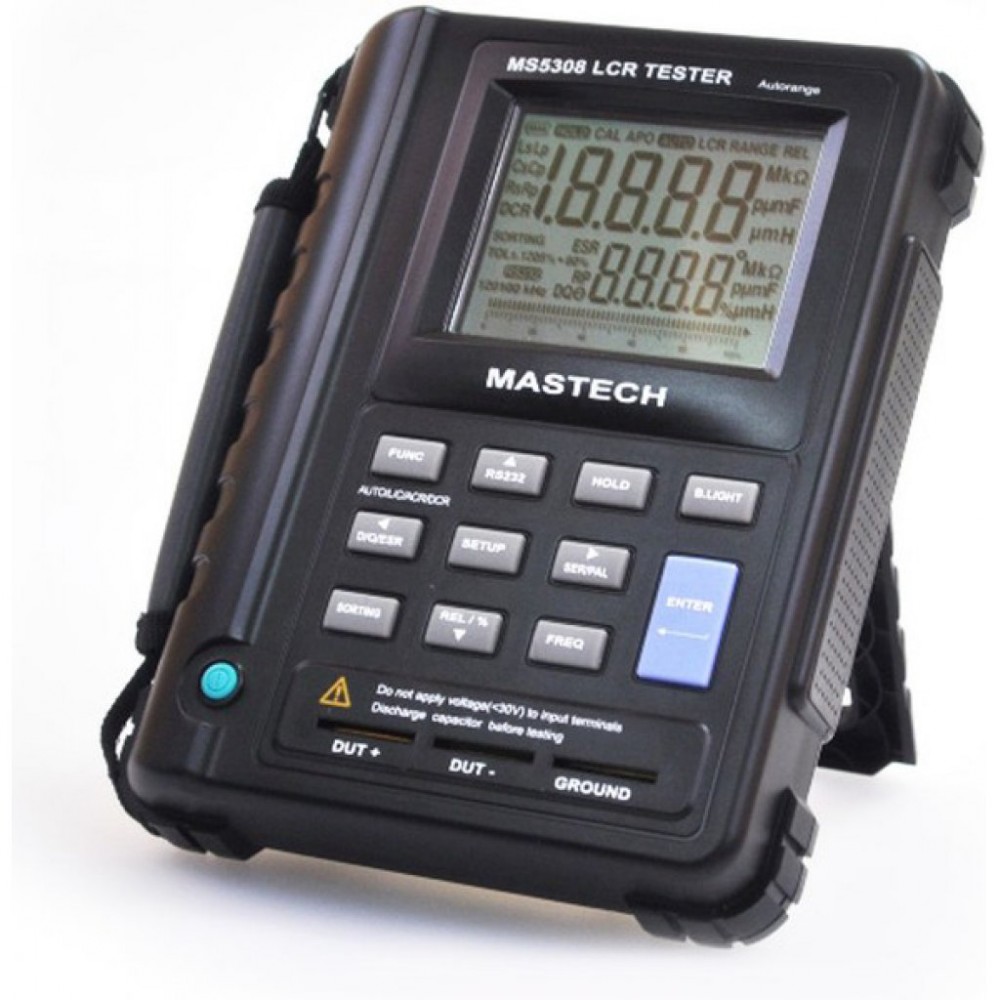

MS5308, Мостовой высокоточный RLC-метр
Изображения служат только для ознакомления. См. документацию товара
Мостовой высокоточный RLC-метр
Технические параметры
-
Тип упаковкиШтучный товар
-
Нормоупаковка1 шт
-
Вес брутто2400 г.
Описание MS5308
Портативный LCR-метр Mastech MS5308 имеет микропроцессорное управление и предназначен для измерения индуктивности L, емкости C, сопротивления R, импеданса |Z|, тангенса угла потерь D, добротности Q, угла сдвига фазы Θ, а также эквивалентного последовательного сопротивления конденсаторов и катушек индуктивности (ESR).
Питание LCR-метра Mastech MS5308 осуществляется от 8-ми батарей 1,5В типа AA.
LCR-метр Mastech MS5308 отличается высокой точностью и стабильностью показаний, имеет широкий диапазон измерений, автоматическое определения типа тестируемого компонента и так далее.
В то время как обычный мультиметр при измерении сопротивления обеспечивает только режим постоянного тока, измеритель MS5308 позволяет работать в режимах как постоянного, так и переменного тока.
В режиме переменного тока для лучшего соответствия имеющимся потребностям при измерении индуктивности, емкости и сопротивления в приборе предусмотрен набор частот вплоть до 100 КГц.
LCR-метр Mastech MS530 имеет режим относительных измерений, функцию сортировки компонентов, может производить измерения по параллельной и последовательной схемам, RS232 интерфейс.
Основные преимущества LCR-метра Mastech MS5308:
• измерение всех основных параметров RLC-компонентов, включая эквивалентное последовательное сопротивление (ESR).
• базовая погрешность 0,3%
• тестовые частоты 100Гц, 120Гц, 1КГц, 10КГц, 100КГц
• ЖК дисплей с двойной индикацией на 20 000 отсчётов с отключаемой подсветкой
• разрешение до 0,001 при измерении добротности и тангенса угла диэлектрических потерь
• высокая скорость измерений (до 4 изм/с)
• простой и понятный интерфейс
• возможность процентного отображения и режим сортировки по допуску (1%, 2%, 5%, 10%, 20%)
• 5-ти проводная технология соединения с компонентом
• автоматическое определения типа тестируемого компонента
• RS232 интерфейс для подключения к компьютеру с программным обеспечением.
• пинцет для SMD-компонентов и зажим Кельвина
• автоотключение
Чтобы продолжить срок службы батарей, когда внешний источник питания не используется измеритель LCR-метр Mastech MS5308, автоматически отключается через 5 минут.
В комплект поставки входит: LCR-метр Mastech MS5308, зажим Кельвина, пинцет для SMD-компонентов, кабель RS-232, компакт-диск с ПО, 8 батарей AA 1.5В, кейс.
Портативный LCR-метр Mastech MS5308 может применяться в промышленности, в научно-образовательных учреждениях и службах сервиса и ремонта.
• Разрядность шкалы: 19999 отсчетов для L, C, R / 1999 отсчетов для D, Q, Θ и ESR
• Частоты измерения: 100Гц, 120Гц, 1KГц, 10KГц, 100КГц
• Проверка годности с заданным уровнем допуска: 1%, 2%, 5%, 10%, 20%
• Схема подключения: последовательная/параллельная
• Кол-во выводов для измерения: 5
• Измерения: Ls/Lp; Cs/Cp; Rs/Rp; D,Q,ESR, фаза, импеданс
• Индуктивность: 0.001 мкГн ~ 20 000 Гн
• Емкость: 0.01 пФ ~ 20 000 мкФ
• Сопротивление: 0.001 Ом ~ 200 МОм
• ESR: 0.01Ом- 999.9Ом
• Режим автоотключения
• Двойная цифровая шкала
• Подсветка дисплея
• Автоотключение питания
• USB интерфейс
• Питание Mastech MS5308: 8x1,5В АА + 1x9В
• Габариты Mastech MS5308: 224x172x58 (мм), вес 841 г
Характеристики
| Измерение сопротивления | да |
|---|---|
| Измерение емкости | да |
| Измерение индуктивности | да |
