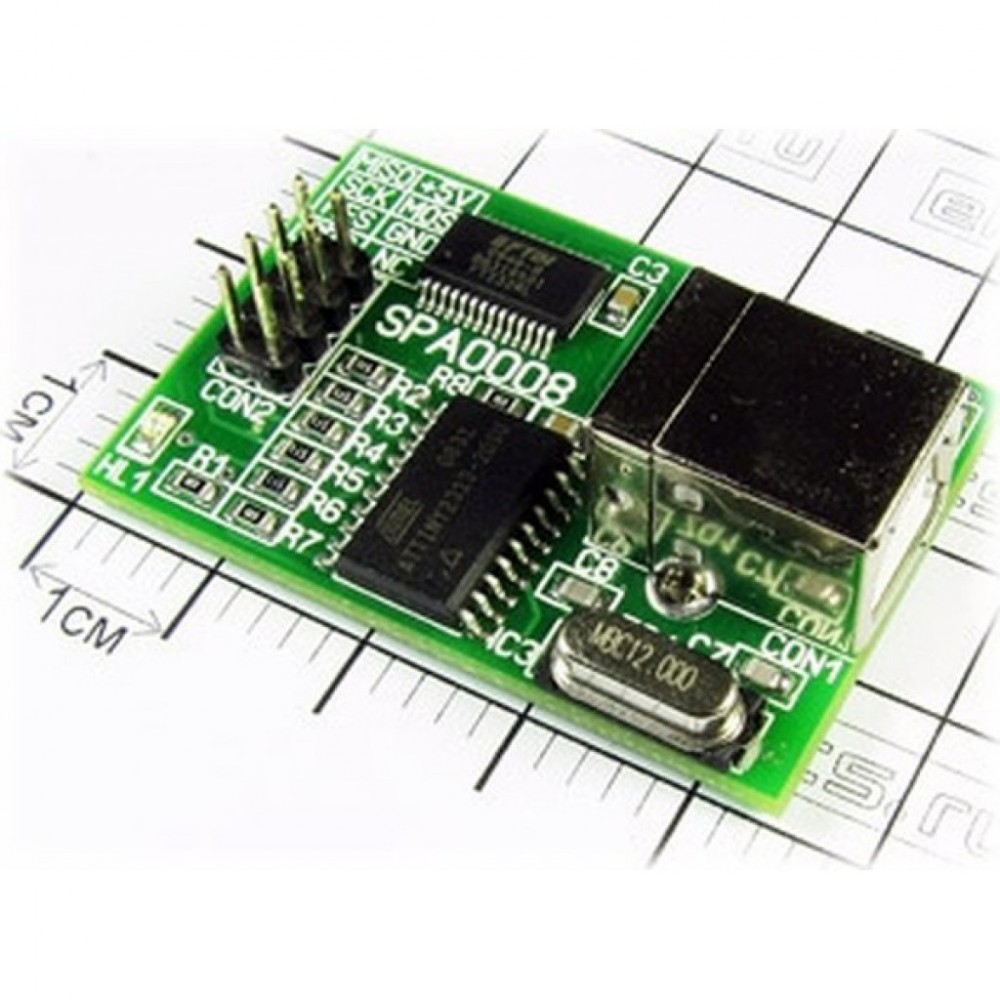

SPA0008, внутрисхемный программатор эмулятор

USB программатор для AVR-микроконтроллеров;
  • SPA0008

* Изображения служат только для ознакомления См. DataSheet продукта

Производитель
Smartmodule

Описание

Код товара: 314296
Дата обновления: 22.05.2018 08:30
СкладЦенаНаличиеСрокКратностьМинимумКоличество
Промэлектроника
Нет в наличии
СкладЦенаНаличиеСрокКратностьМинимумКоличество
Удаленные склады
от 1 шт: 1 233.042 руб.
2 шт.7 дн.1 шт.1 шт.
Количество:
Стоимость:

Технические параметры

Нормоупаковка
1 шт.

Наличие в магазинах

Колмогорова, 70
0 шт.
Интернет-магазин
2 шт.

Подробное описание

USB программатор SPA0008 предназначен для программирования AVR-контроллеров через USB порт компьютера из среды Algorithm Builder. Программатор имеет гальваническую развязку выходных сигналов с «компьютерной стороной» программатора.

Рассчитан на работу с популярным графическим ассемблером Algorithm Builder (http://www.algrom.net/russian.html). Среда Algorithm Builder – простой и понятный инструмент даже для новичков в программировании AVR. Имеет русскоязычный интерфейс. Среда предназначена для производства полного цикла разработки начиная от ввода алгоритма, включая процесс отладки и заканчивая программированием чипа. Разработка программы может быть как на уровне ассемблера, так и на макроуровне с манипуляцией многобайтными величинами со знаком. В отличие от классического ассемблера программа вводится в виде алгоритма с древовидными ветвлениями и отображается на плоскости, в двух измерениях. Сеть условных и безусловных переходов отображается графически, в удобной векторной форме. Это к тому же освобождает программу от бесчисленных имен меток, которые в классическом ассемблере являются неизбежным балластом. Вся логическая структура программы становится наглядной. Графические технологии раскрывают новые возможности для программистов. Визуальность логической структуры уменьшает вероятность ошибок и сокращает сроки разработки. С помощью программатора из среды Algorithm Builder, в программируемый кристалл без труда может быть загружен HEX-файл, созданный в любой другой среде программирования.

При первом подключении программатора к компьютеру операционная система обнаружит новое устройство "FT232R USB UART", необходимо указать путь к папке с драйверами. Драйвера имеются в составе дистрибутива Algorithm Builder и при установке с параметрами по-умолчанию находятся в папке C:Program FilesAlgorithm BuilderV544COMM ADAPTERUSB (isolated)DRIVER. Драйвера так же можно скачать по ссылке Драйвер для SPA0008. При правильной установке драйверов в операционной системе появится устройство USB Serial Converter. После этого система так же обнаружит новое устройство USB Serial port, при этом мастеру нового оборудования необходимо позволить выполнить автоматическую установку, после чего в системе появится новый порт USB Serial port (Пользователям Windows 7: в лаборатории Ekits проверена работоспособность SPA0008 и Algorithm Builder в ОС Windows 7 Home Basic. При подключении SPA0008 драйвера операционная система находит и устанавливает сама без проблем, программа работает корректно). Компьютерная сторона программатора питается от USB-порта, вторичная сторона должна быть запитана +5В со стороны программируемого устройства.

Выходной разъем программатора полностью совпадает c разъемом популярных модулей SEM0007M и SEM0010M. В комплект программатора входит шлейф длинной 50см, с разъемами IDC-08F с обеих сторон.

Внимание!
1. Программатор всегда должен подключаться к компьютеру до момента запуска Algorithm Builder, иначе среда может не увидеть, виртуальный порт программатора. Перед программированием в настройках порта нужно выставить COM-порт который был присвоен программатору операционной системой.
2. В опциях среды, нужно установить галочки в настройках порта «всегда открыт», «через адаптер».
3. Если программирование кристалла не происходит или происходит с ошибкой, нужно увеличить замедление в "опции среды" / "порт".

Характеристики

Тип устройствапрограмматор
Совместимость с микроконтроллерамиmegaavr, tinyavr mcu
Ядроavr
Интерфейсы подключения и программированияusb
