SEM0010M-88PA, Плата оценочная и отладочная

Описание SEM0010M-88PA

Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое Вы сможете получить, развив модуль до нужного Вам. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессиональным разработчикам в серийных устройствах.

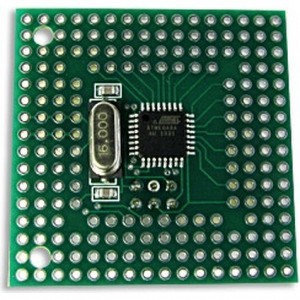

Модули из серии SEM0010 (кодовое название "Evolution light") содержат контроллер, кварцевый резонатор 16Mhz + 2 конденсатора 18pF, макетное поле из контактных металлизированных точек диаметром 0,9мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу. При необходимости, часть макетного поля может быть легко удалена пассатижами или ножницами по металлу. Установленный контроллер, в отличие от его модификации в DIP-корпусе, имеет дополнительный вход ADC7.

На плате модуля SEM0010, в отличие от серии SEM0007, не установлен интегральный стабилизатор напряжения, что позволяет использовать модуль в схемах с напряжениями менее 5В, а также схемах с использованием LDO-стабилизатора и схемах с питанием от батареек, и микропотреблением. Каждый вывод контроллера выведен на соответствующую точку в центре макетного поля, и пронумерован от 1 до 32 соответственно номеру вывода контроллера в TQFP-корпусе.
Макетное поле SEM0010M-88A состоит из 184 контактных точек.
Микроконтроллер ATmega88PA-AU - это обновленный контроллер, отличающийся от своего предшественника ATmega88P-20AU более низким энергопотреблением. По частотным параметрам и напряжению питания "перекрывает" оба старых контроллера ATmega88P-20AU и ATmega88PV-10AU.

Напряжение питания 1,8..5,5V
Максимальная тактовая частота 0..20MHz при напряжении питания 1,8..5,5V
Температурный диапазон от -40°C до 85°C
Производительность 20MIPS при 20MHz
Флеш память программ 8Kbytes
Энергонезависимая память данных 512Bytes
Оперативная память 1Kbytes
Ток потребления в активном режиме при 1MHz, 1.8V, 25С 0,2mA

Внимание: Модуль не имеет защиты от переполюсовки! Модуль не имеет встроенного стабилизатора напряжения! Нумерация выводов на плате модуля соответствует нумерации выводов контроллера в TQFP-корпусе!
