SVAL0013PN-100V-I10A

Описание SVAL0013PN-100V-I10A

Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения. Прибор питается от источника питания напряжением от 6 до 35В.

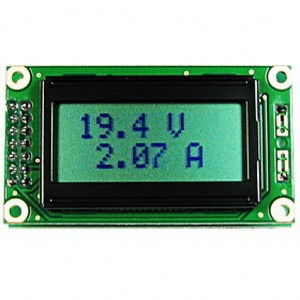

В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке – протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.

Устройство имеет два клемника под отвертку, по два контакта каждый. Назначение выводов: 1 - питание (6..35В), 2 – общий, 4 – вход вольтметра, 3 – вход амперметра.
При превышении максимального напряжения на дисплее отображается ERR V.
При превышении максимального тока на дисплее отображается ERR A
Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором EK-2596.

Внимание!
При подключении соблюдайте полярность!
Измеряемый ток не должен превышать значения 10А.

Технические характеристики:
Напряжение питания 6...35V
Потребляемый ток 0,007А
Диапазон измеряемых напряжений 0...+99.9V
Диапазон измеряемых токов -9,99A..9,99А
Дискретность измерения напряжения 0,1V
Дискретность измерения тока 0,01А
Погрешность измерения напряжения 1%
Погрешность измерения тока 2%
Дисплей / подсветка: Позитив / без подсветки
