SVAL0013NW-100V-I10A, измерительный техника

Цифровой вольтметр (до 100В) + амперметр постоянного тока (;
  • SVAL0013NW-100V-I10A

* Изображения служат только для ознакомления См. DataSheet продукта

Производитель
Smartmodule

Описание

Код товара: 314345
Дата обновления: 26.04.2018 10:31
СкладЦенаНаличиеСрокКратностьМинимумКоличество
Промэлектроника
Нет в наличии
СкладЦенаНаличиеСрокКратностьМинимумКоличество
Удаленные склады
от 21 шт: 817.827 руб.
от 6 шт: 839.732 руб.
от 4 шт: 876.241 руб.
23 шт.3 дн.1 шт.4 шт.
от 4 шт: 1 177.226 руб.
от 1 шт: 1 228.409 руб.
10 шт.7 дн.1 шт.1 шт.
Количество:
Стоимость:

Технические параметры

Нормоупаковка
1 шт.

Наличие в магазинах

Колмогорова, 70
0 шт.
Интернет-магазин
33 шт.

Подробное описание

Устройство предназначено для замены стрелочных измерительных головок в лабораторных блоках питания. Может использоваться для контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения и/или тока в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.Прибор питается от источника питания напряжением от 6 до 35В.

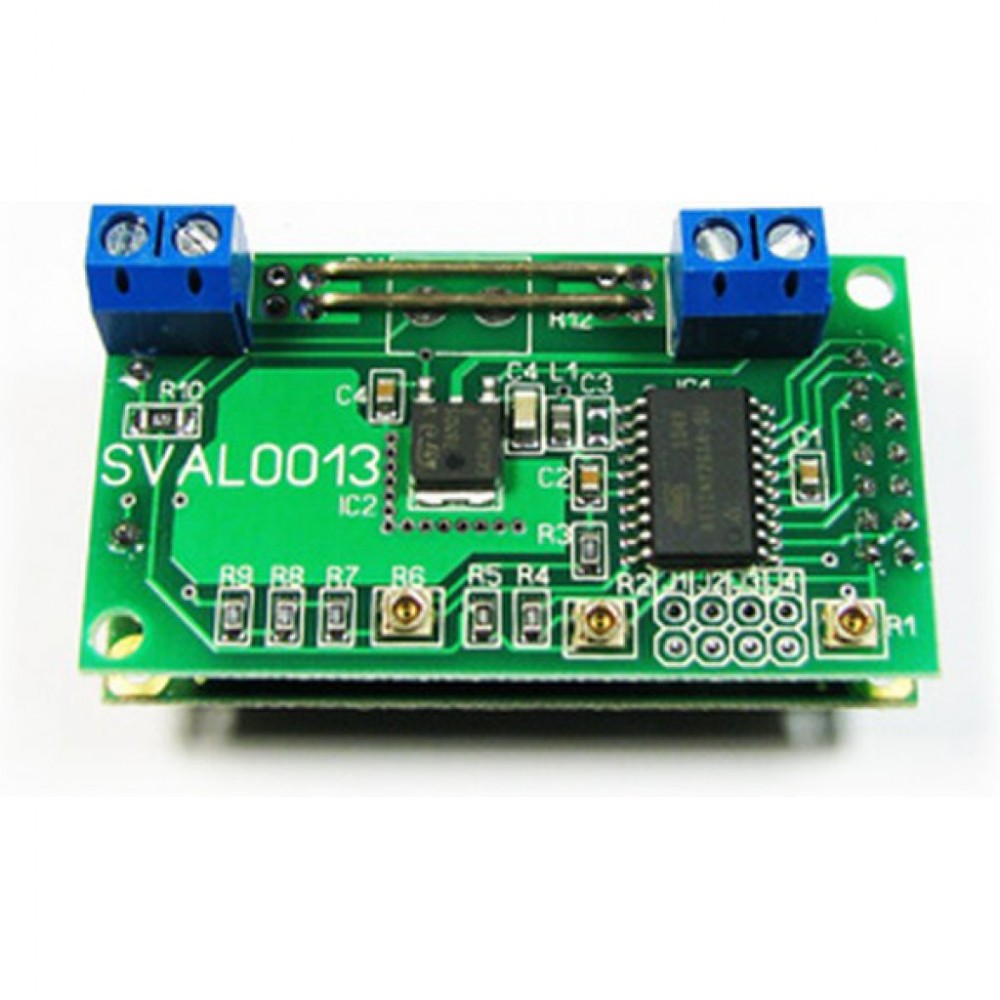

В верхней строке дисплея отображается измеренное значение напряжения. В нижней строке – протекающий ток. Возможно измерение тока в обоих полярностях, что позволяет использовать модуль в системах электропитания с использованием аккумуляторов и позволяет контролировать кроме напряжения зарядный и разрядный токи. Конструктивно прибор выполнен из двух плат: платы контроллера и платы LCD-дисплея. Плата LCD-дисплея установлена поверх платы контроллера.

Устройство имеет два клемника под отвертку, по два контакта каждый. Назначение выводов: 1 - питание (6..35В), 2 – общий, 4 – вход вольтметра, 3 – вход амперметра.
При превышении максимального напряжения на дисплее отображается ERR V.
При превышении максимального тока на дисплее отображается ERR A.
Для конструирования регулируемого лабораторного блока питания с цифровой индикацией выходного напряжения и потребляемого тока, рекомендуется использовать совместно с импульсным стабилизатором EK-2596

Внимание!
При подключении соблюдайте полярность!
Измеряемый ток не должен превышать значения 10А.

Технические характеристики:
Напряжение питания 6...35V
Потребляемый ток 0,03А
Диапазон измеряемых напряжений 0...+99.9V
Диапазон измеряемых токов -9,99A..9,99А
Дискретность измерения напряжения 0,1V
Дискретность измерения тока 0,01А
Погрешность измерения напряжения 1%
Погрешность измерения тока 2%
Дисплей / подсветка: Негатив / белая

Характеристики

Тип устройствавольтметр+амперметр
Диапазон измерения0.1…99.9 в/-9.99…+9.99 а
