SAH0012UY-200, измерительный техника

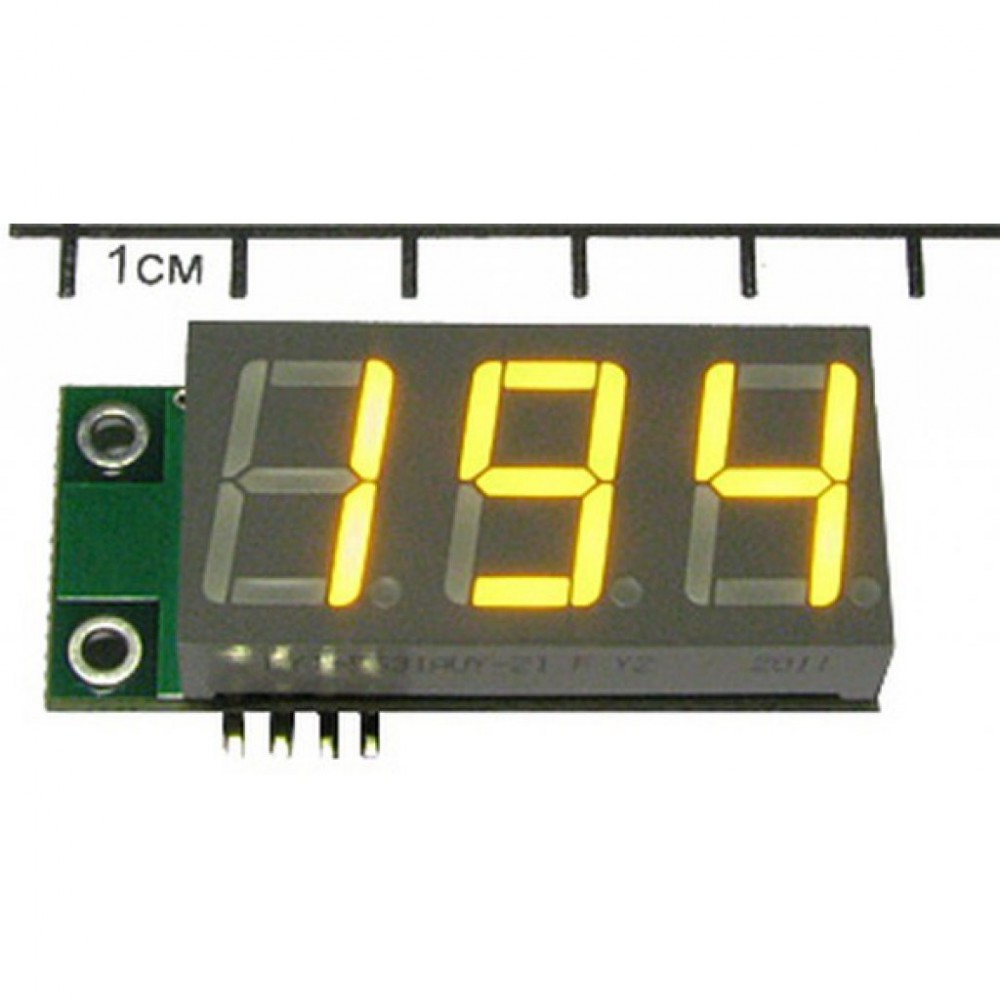

Цифровой встраиваемый амперметр (до 200А) постоянного тока (;
  • SAH0012UY-200

* Изображения служат только для ознакомления См. DataSheet продукта

Производитель
Smartmodule

Описание

Код товара: 314367
Дата обновления: 18.07.2018 02:00
СкладЦенаНаличиеСрокКратностьМинимумКоличество
Промэлектроника
Нет в наличии
СкладЦенаНаличиеСрокКратностьМинимумКоличество
Внешние склады
от 1 шт: 544.010 руб.
3 шт.7 дн.1 шт.1 шт.
Количество:
Стоимость:

Технические параметры

Нормоупаковка
1 шт.

Наличие в магазинах

Колмогорова, 70
0 шт.
Интернет-магазин
3 шт.

Подробное описание

Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 200А номинальным напряжением 75мВ. Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05.

При превышении измеряемого тока более 250А, на дисплее высвечивается 0А, при протекании тока в обратной полярности на дисплее отображается 0А
Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.
При использовании в схемах где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны.

Технические характеристики:
Используемый шунт (в комплект не входит) 200А, 75мВ
Напряжение питания 6В..20 (с радиатором до 35В)
Потребляемый ток 0,04A..0,06А
Диапазон измеряемых токов 0..+200,0А
Минимальный измеряемый ток 0,2А
Дискретность измерения 0,1А
Погрешность измерения 2%
Цвет свечения индикатора Ультра-яркий ,желтый
Высота символов индикатора 14мм
Размер модуля 54х19х14мм
Вес модуля 12г

Характеристики

Тип устройстваамперметр
Диапазон измерения0.2…200 а
