LPC-P1227, Плата оценочная и отладочная

Описание LPC-P1227

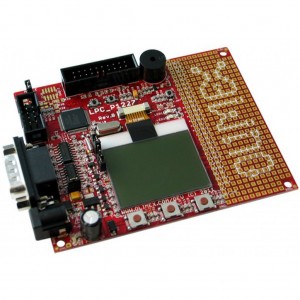

LPC-P1227 - отладочная плата на базе ARM Cortex-M0 микроконтроллера LPC1227 от NXP позволит разработчику в кратчайшие сроки освоить работу с этим микроконтроллером и создать на его основе собственные приложения. На плату установлен монохромный графический LCD дисплей от Nokia 3310, для работы с которым существует большое количество различных примеров, библиотек, а также утилит для создания собственных шрифтов и изображений. Этот недорогой и простой в освоении графический дисплей позволит внести красивый и понятный интерфейс практически в любое изделие и будет прекрасной заменой устаревшим символьным и семисегментным дисплеям.
Также на плате имеется UEXT разъем для подключения других модулей и датчиков от OLIMEX, разъем DB-9, разъем для подключения источника питания, два пользовательских светодиода, три пользовательские кнопки, буззер, 20-пиновый разъем для подключения ARM JTAG отладчика и макетная площадка для установки собственных компонентов и микросхем.

Отличительные особенности:
• микроконтроллер LPC1227, Cortex-M0, тактовая частота до 45 МГц, 128 КБ Flash, 8 КБ SRAM, 2 UART, SPI, I2C, 10 бит АЦП;
• графический LCD дисплей от Nokia 3310;
• кварцевый резонатор 12 МГц;
• интерфейс SWD для программирования и отладки;
• RS-232;
• буззер;
• схема питания;
• светодиодная индикация питания;
• разъем UEXT;
• два пользовательских светодиода;
• три пользовательские кнопки;
• кнопка RESET;
• макетная площадка;
• габаритные размеры: 80x50 мм.

Документация:
• Схемотехника;
• Разъем ARM JTAG;
• Описание разъема UEXT.

Комплектация:
• Отладочная плата LPC-P1227.
