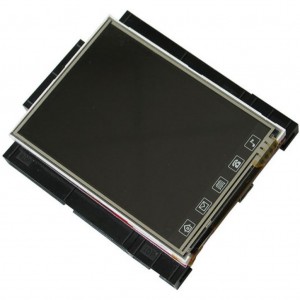

STM32-LCD, Отладочная плата на базе мк STM32F103ZE с ядром ARM Cortex-M3
Изображения служат только для ознакомления. См. документацию товара
Технические параметры
-
Нормоупаковка1 шт
Описание STM32-LCD
STM32-LCD – отладочная плата на базе микроконтроллера STM32F103ZE с ядром ARM Cortex-M3 и тактовой частотой 72МГц. Микроконтроллер имеет 512кБ Flash-памяти и 64кБ ОЗУ. STM32-LCD в комплекте с модулем MOD-GSM предоставляет разработчику комплексное решение для M2M приложений.
Отличительные особенности:
• микроконтроллер: STM32F103ZE;
• ядро 32-бит RISC ARM Cortex-M3;
• тактовая частота: 72 МГц;
• флэш-память: 512 КБ;
• ОЗУ: 64 КБ;
• JTAG разъем;
• UEXT40 разъем;
• два Uext разъема (совместим с модулями MOD-XXX);
• EXT_PWR разъем для питания модуля GSM;
• разъем карт памяти mini SD/MMC;
• мини-USB;
• дисплей LCD TFT 320x240 с сенсорным экраном;
• акселерометр;
• кварцевый генератор 8 МГц;
• цепи сброса;
• размеры 79,2x57,6мм (3,12x2,27").
Техническая документация и программное обеспечение:
• руководство пользователя
• схемотехника модуля
Характеристики
| Серия оценочной/отладочной платы | arm |
|---|---|
| Ядро базового компонента | cortex-m3 |
| Разрядность шины данных, Бит | 32 |
| Наименование базового компонента | stm32f103ze |
| Тип разъема для прямого подключения плат расширения | uext |
| Наличие USB интерфейса | да |
| Наличие установленного (в комплекте) дисплея | да |
| Наличие макетной области | нет |
| Особенности | jtag, microsd |
