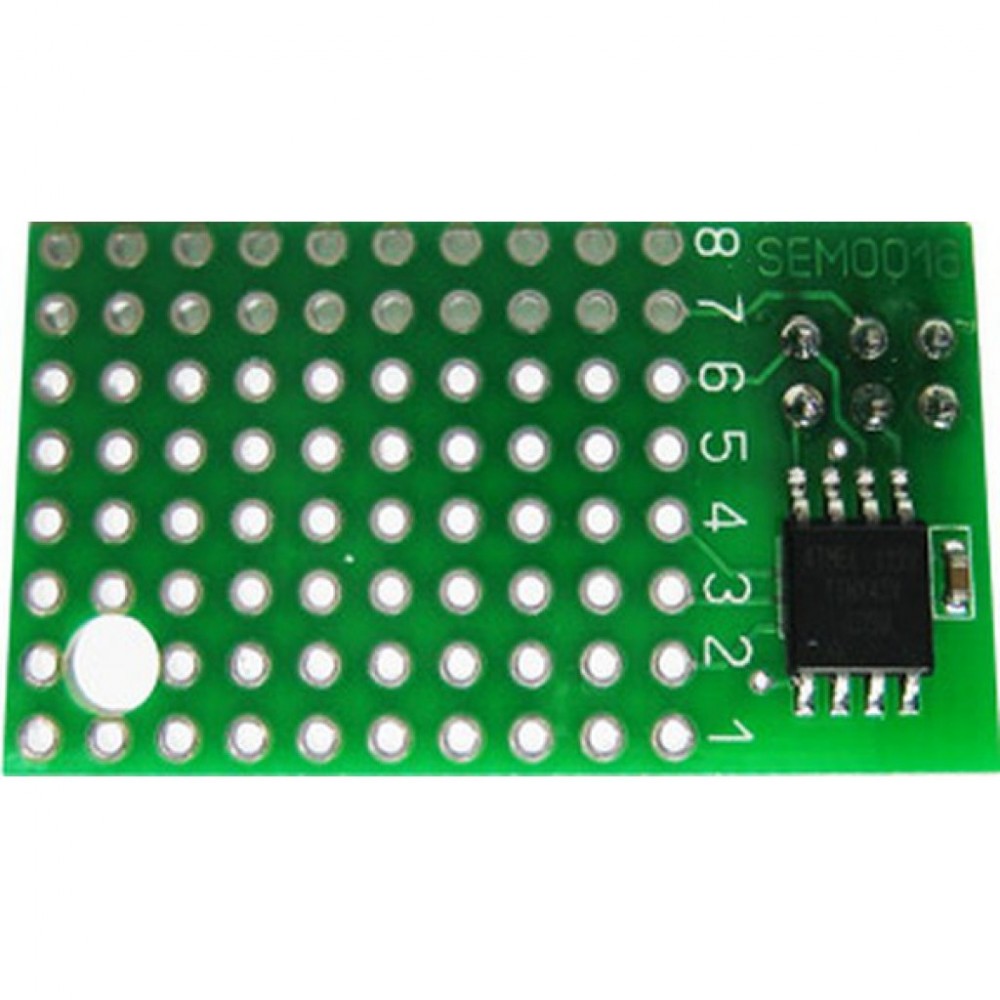

SEM0016M-13A, оценочный и отладочный плата

Программируемый модуль на базе микроконтроллера ATTINY13A-SU;
  • SEM0016M-13A

* Изображения служат только для ознакомления См. DataSheet продукта

Производитель
Smartmodule

Описание

Код товара: 314490
Дата обновления: 23.07.2018 17:00
СкладЦенаНаличиеСрокКратностьМинимумКоличество
Промэлектроника
Нет в наличии
СкладЦенаНаличиеСрокКратностьМинимумКоличество
Внешние склады
от 3 шт: 150.167 руб.
20 шт.7 дн.1 шт.3 шт.
Количество:
Стоимость:

Технические параметры

Нормоупаковка
1 шт.

Наличие в магазинах

Колмогорова, 70
0 шт.
Интернет-магазин
20 шт.

Подробное описание

Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое можно получить, развив модуль до нужного. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессионалам в разработке серийных устройств.

Модуль SEM0016 содержит контроллер, керамический конденсатор по питанию, макетное поле из 79 контактных металлизированных точек диаметром 0,9мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу.

При необходимости, часть макетного поля может быть легко удалена пассатижами или ножницами по металлу. На плате модуля SEM0016, в отличие от модулей SEM0007, не установлен интегральный стабилизатор напряжения, что позволяет использовать модуль в схемах с напряжениями менее 5В, а так же схемах с использованием LDO-стабилизатора и схемах с питанием от батареек, и микропореблением. Каждый вывод контроллера выведен на соответствующую точку макетного поля и пронумерован от 1 до 8 соответственно номеру вывода контроллера. Контакты разъема внутрисхемного программирования полностью совпадают с контактами разъема программатора SPA0008.

Технические характеристики
Напряжение питания 1,8..5,5V
Диапазон тактовых частот
- при напряжении питания 1,8..2,7V 0..4MHz
- при напряжении питания 2,7..4,5V 0..10MHz
- при напряжении питания 4,5..5,5V 0..20MHz
Температурный диапазон -40°C..+85°C
Производительность, при 20MHz 20MIPS
Флеш память программ 1Kbytes
Энергонезависимая память данных 64Bytes
Оперативная память 64Bytes
Ток потребления в активном режиме при 1MHz, 1.8V, 25°С 0,19mA

Характеристики

Серия оценочной/отладочной платыsem0016m
Ядро базового компонентаavr
Разрядность шины данных, Бит8
Наименование базового компонентаattiny13a
Тип разъема для прямого подключения плат расширения-
Наличие USB интерфейсанет
Наличие установленного (в комплекте) дисплеянет
Наличие макетной областида
Особенностиisp
