SCV0023-5V-3A

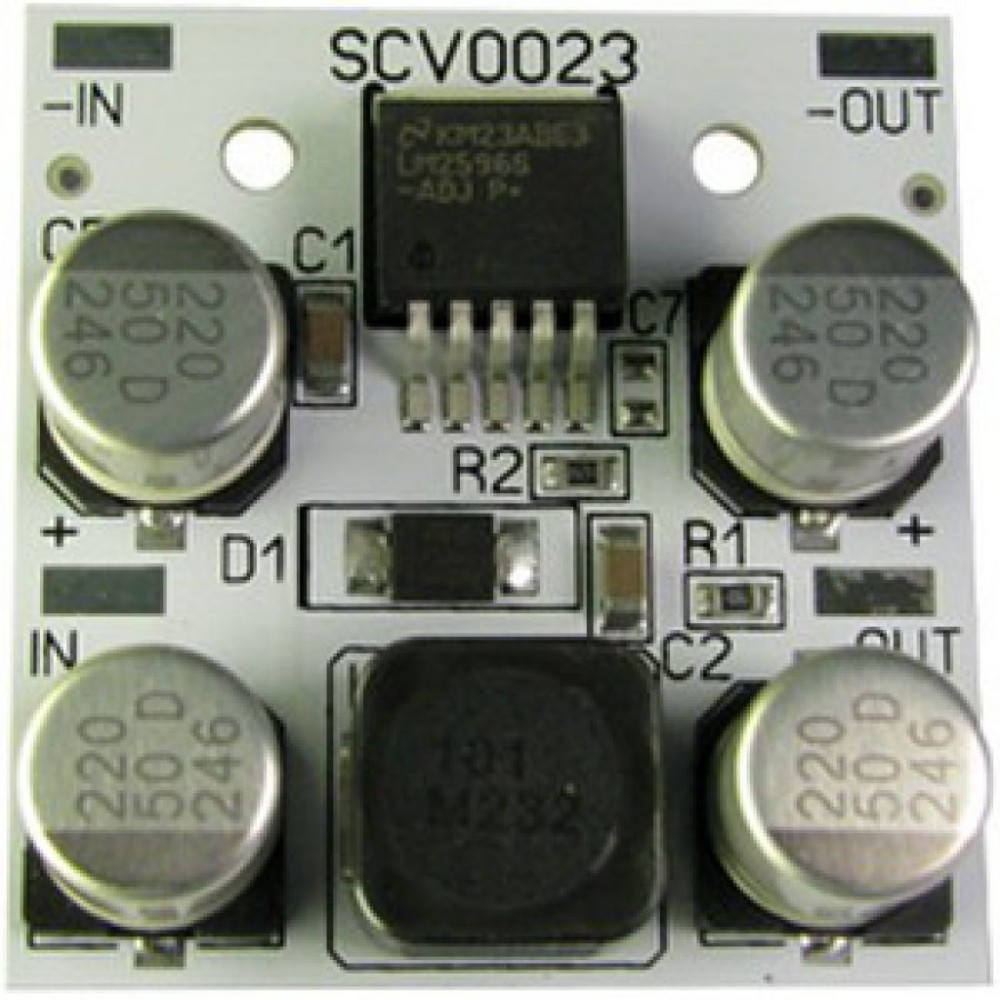

Описание SCV0023-5V-3A

Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе.

Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 2 А без установки дополнительного теплоотвода. Для токов более 2 А к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 100см2. Радиатор может быть прикреплен винтами, для этого в модуле предусмотрены два отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа.

Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе.
При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.
Модуль может быть легко модифицирован до SCV0023-ADJ-3A - регулируемый, для этого нужно удалить резистор R1, и вместо него установить переменный резистор 47 КОм. Так же модуль может быть перенастроен на другое выходное напряжение. Для этого нужно заменить R1 на резистор, рассчитываемый по формуле R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

Технические характеристики
Входное напряжение 7,5..40 В
Выходное напряжение 5 В
Выходной ток, не более 3 А
Ограничение выходного тока 3..4 А
Частота преобразования 150 КГц
Температура модуля без радиатора при tокр = 25° С, Uвх = 25 В, Uвых = 5 В
при вых. токе 0,5 А 30 ° С
при вых. токе 1 А 42 ° С
при вых. токе 2 А 55 ° С
при вых. токе 3 А 90 ° С
КПД при Uвх = 12 В, Uвых = 5 В, Iвых = 3А 80%
Диапазон рабочих температур -40..105° С
Защита от переполюсовки нет
Размеры модуля 43 х 40 х 12 мм
Вес модуля 15 г

Характеристики
