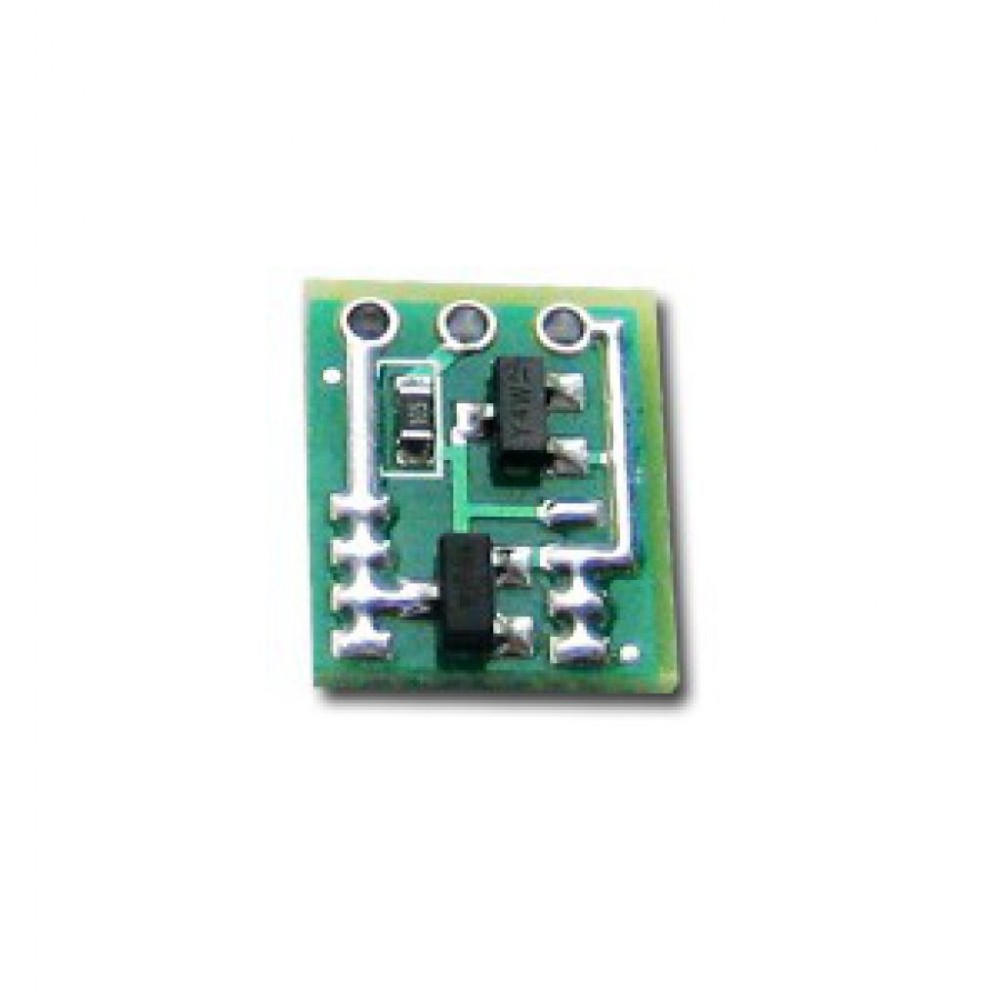

SPP0025-25V-3A

Описание SPP0025-25V-3A

Знакомая ситуация: подключаешь устройство к источнику питания, а из него идет дымок, причина - в спешке были перепутаны провода. Особенно обидно, когда это было не дешевое устройство - эхолот, ноутбук и т.д. Избежать таких ситуаций поможет SPP0025. Контроллер предназначен для защиты нагрузки от переполюсовки питающего напряжения.

Контроллер имеет миниатюрные размеры, что позволяет встроить его почти в любое устройство. Контроллер имеет низкое сопротивление открытого канала, равное 0,03 Ом (при 12 В), соответственно при токе 3 А, напряжение падения на открытом канале контроллера всего 0,09 В, а выделение тепла 0,27 Вт. К примеру, если использовать для защиты от переполюсовки диод Шоттки, то при 3 А падение напряжение будет более 0,5 В, а выделение тепла более 1,5 Вт! При токе потребляемом нагрузкой более 2 А, для диода потребуется еще и радиатор. Особенно оправдано применение данного контроллера, для автономных применений и в походных условиях, где каждый Вт электричества на счету. А при нагрузках более 3 А, применение контроллера еще и экономически оправдано, т.к. 3 А Шоттки и радиатор сопоставим со стоимостью контроллера.

Технические характеристики
Напряжение коммутации 4..25 В
Максимальный коммутируемый продолжительный ток
при питании 6..25 В, -40..70° С 3 А
при питании 4..6 В, -40..70° С 2 А
при питании менее 3 В, -40..70° С 0,2 А
Максимальный коммутируемый кратковременный ток при питании 6..25 В 5 А
Сопротивление открытого канала при питании
4 В 0,05 Ом
5 В 0,04 Ом
10 В 0,03 Ом
Падение напряжения на открытом канале при питании 12 В, 1 А 0,03 В
Диапазон рабочих температур -40..85° С
Размеры модуля 11,5 х 9,5 х 3,3 мм
Вес модуля 0,4 г
