SHD0028UW, измерительный техника

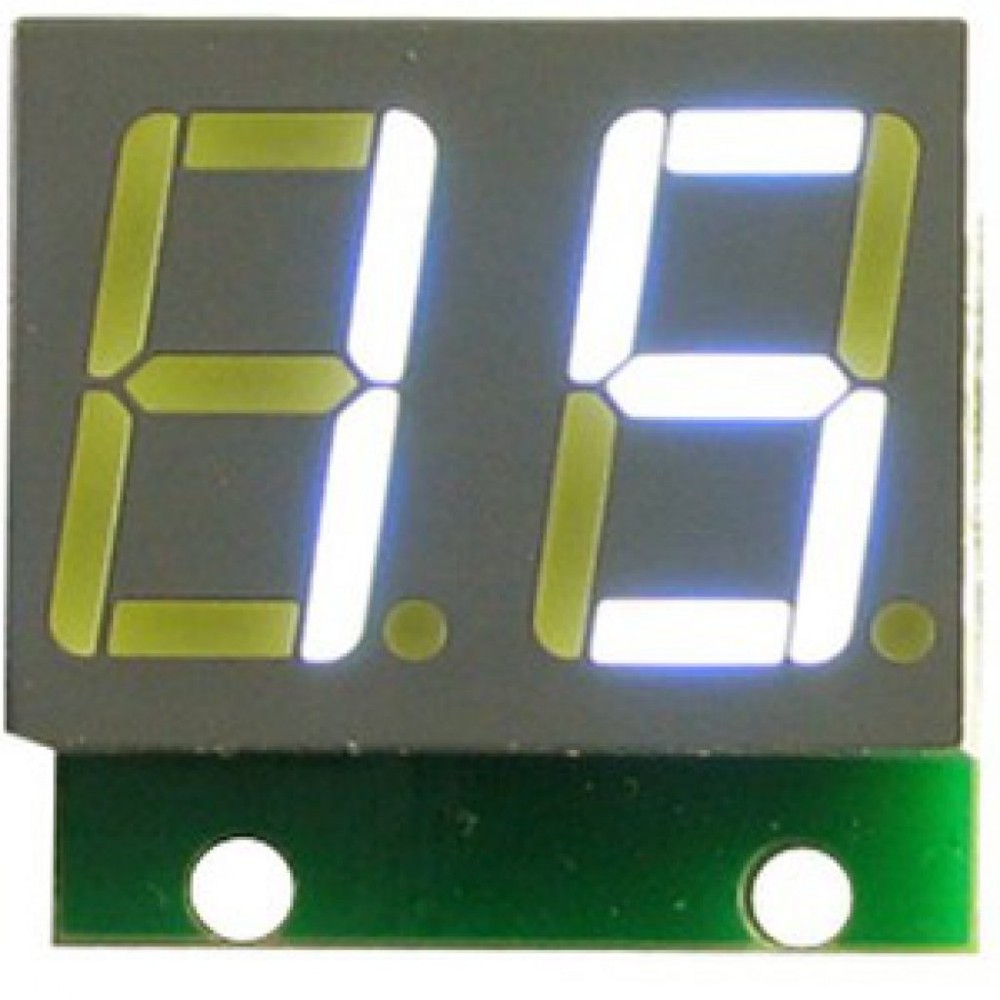

Двухразрядный светодиодный семисегментный дисплей со сдвигов;
  • SHD0028UW

* Изображения служат только для ознакомления См. DataSheet продукта

Производитель
Smartmodule

Описание

Код товара: 314599
Дата обновления: 24.04.2018 00:30
СкладЦенаНаличиеСрокКратностьМинимумКоличество
Промэлектроника
Нет в наличии
СкладЦенаНаличиеСрокКратностьМинимумКоличество
Удаленные склады
от 2 шт: 342.030 руб.
3 шт.7 дн.1 шт.2 шт.
Количество:
Стоимость:

Технические параметры

Нормоупаковка
1 шт.

Наличие в магазинах

Колмогорова, 70
0 шт.
Интернет-магазин
3 шт.

Подробное описание

Контроллер дисплея представляет собой 16-разрядный сдвиговый регистр с возможностью программирования резистором "R-EXT" выходного тока. При последовательном включении нескольких дисплеев просто увеличиватся разрядность этого регистра 32, 48 и т.д. Резистором R-EXT, устанавливается ток сегментов. Резистор предустановлен на плате дисплея, R2=4.7Ком, что равно току сегмента 4mA. В модуле предусмотрены контакты для установки дополнительного внешнего резистора R-EXT в позицию R1, если требуется увеличить выходной ток сегмента. Предустановленый резистор R1 и внешний R2 включены в параллель. При необходимости R2 может быть удален и использован только внешний R1. Ток сегмента рассчитывается по формуле IOUT=(1,185/REXT)*15.2 Кроме этого возможна программная регулировка яркости дисплея - скважностью сигнала ENABLE.
Питание модуля от 3.3 до 5V следует учитывать, что напряжение питания модуля не должно быть ниже напряжения питания контроллера. В дисплее использован контроллер SD16739STR, все электрические и временные параметры см. в документации к контроллеру SD16739STR.

Технические характеристики
Напряжение питания 3,3..5 В
Максимальное напряжение питания 6 В
Допустимый ток сегмента 0..30 мА
Максимальная тактовая частота до 30 МГц
Рабочая температура -40°C..+85°C
Высота символа 14,2 мм
Вес модуля 7 г
Размеры модуля 25 х 24 х 11 мм

Характеристики

Тип устройствасветодиодный семисегментный дисплей
Диапазон измерения-
