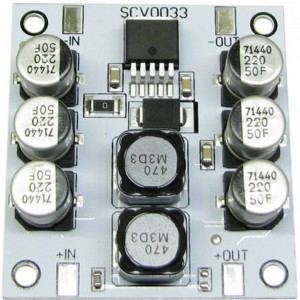

SCV0033-ADJ-5A

Описание SCV0033-ADJ-5A

Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так и для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе.
Модуль выполнен на плате с алюминиевой подложкой, что позволяет в течение продолжительного времени снимать выходной ток до 3 А (при Uвых = 12В) без установки дополнительного теплоотвода. Для токов от 3 А (при Uвых = 12В) к тыльной стороне модуля необходимо прикрепить радиатор площадью не менее 200см2. Радиатор может быть прикреплен винтами или стойками, для этого в модуле предусмотрены четыре отверстия, для максимальной теплопередачи используйте пасту КПТ-8. В случае невозможности использовать крепежные винты, модуль может быть прикреплен к радиатору/металлической части устройства с использованием автогерметика. Для этого нужно нанести герметик в центр тыльной части модуля, притереть поверхности таким образом, чтобы зазор между ними был минимален и прижать на 24 часа.
Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 КОм к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах.
Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.
Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле R=1.23/I, где I - требуемый выходной ток. Резистор должен быть соответствующей мощности. При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

Технические характеристики:
- Входное напряжение: до 40 В;
- Выходное напряжение: 1.27...37 В;
- Выходной ток во всем диапазоне напряжений: 0...5 А;
- Ограничение выходного тока: 5...6 А;
- Частота преобразования: 150 КГц;
- Температура модуля без радиатора (при tокр = 25° С, Uвх = 25 В, Uвых = 12 В, Iвых = 3А): 60°С;
- КПД (при Uвх = 25 В, Iвых = 5А): 91%;
- Амплитуда пульсаций на выходе (при Uвх = 25 В, Iвых = 5А): 150 мВ;
- Диапазон рабочих температур: от -40 до +85°С;
- Защита от переполюсовки: нет;
- Размеры модуля: 55 х 51 х 12 мм;
- Вес модуля с радиатором: 25 г.
