SCV0033-3.3V-5A-R

Описание SCV0033-3.3V-5A-R

Импульсный стабилизатор напряжения предназначен для установки в радиолюбительские устройства с фиксированным выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и в отличие от линейных стабилизаторов не нуждается в большом теплоотводе.

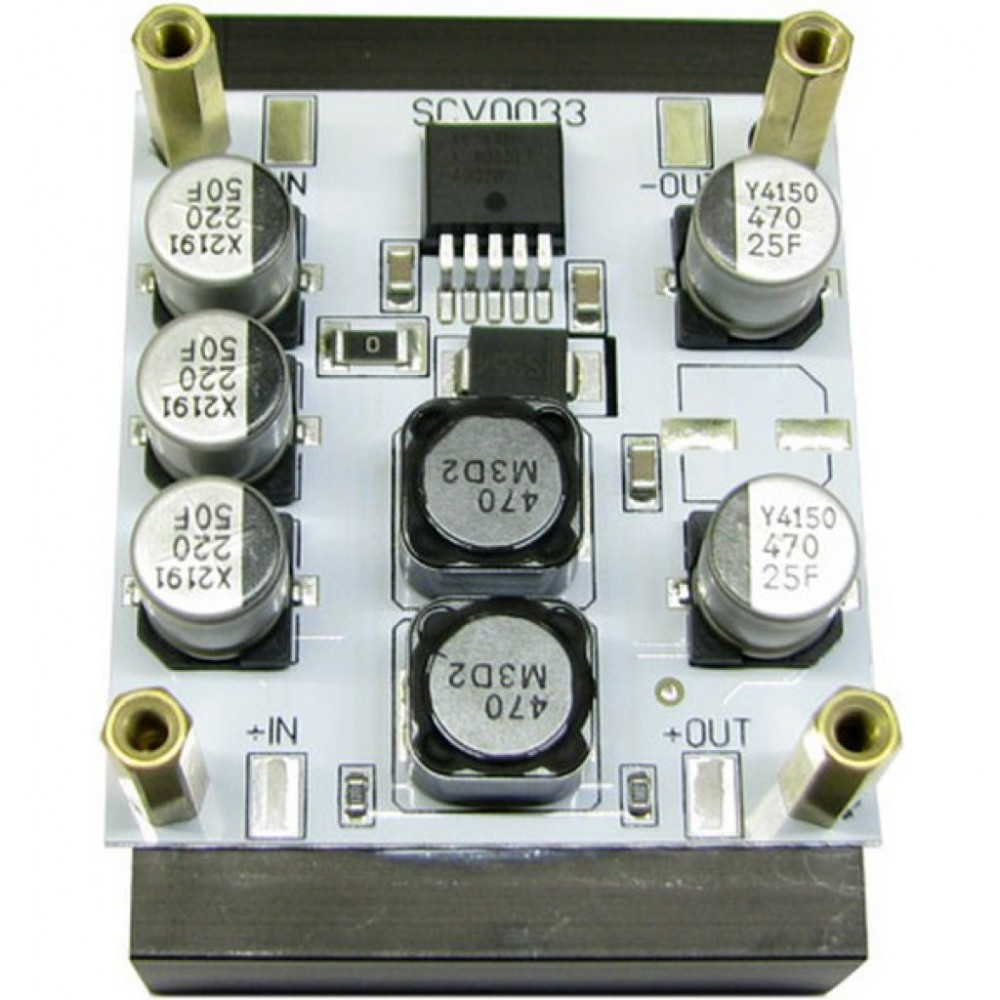

Модуль выполнен на плате с алюминиевой подложкой, и установлен на радиатор площадью 200 кв.см., что позволяет в течение продолжительного времени снимать выходной ток до 5 А. Модуль закреплен к радиатору четырьмя стойками с резьбой М3 с использованием теплопроводной пасты. Для максимально эффективного отвода тепла радиатор следует устанавливать вертикально с вертикальным расположением ребер.
Устройство имеет тепловую защиту и ограничение по выходному току от 5 до 6 А.
При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф.

Технические характеристики:
- Входное напряжение: 5.7...40 В;
- Выходное напряжение: 3.3 В;
- Выходной ток во всем диапазоне напряжений: 0...5 А;
- Ограничение выходного тока: 5...6 А;
- Частота преобразования: 150 КГц;
- Температура радиатора (при tокр = 25° С, Uвх = 25 В, Iвых = 5А): 60°С;
- КПД (при Uвх = 25 В, Iвых = 5А): 73%;
- Амплитуда пульсаций на выходе (при Uвх = 25 В, Iвых = 5А): 100 мВ;
- Диапазон рабочих температур: от -40 до +85°С;
- Защита от переполюсовки: нет;
- Размеры модуля: 55 х 51 х 31 мм;
- Вес модуля с радиатором: 72 г.
