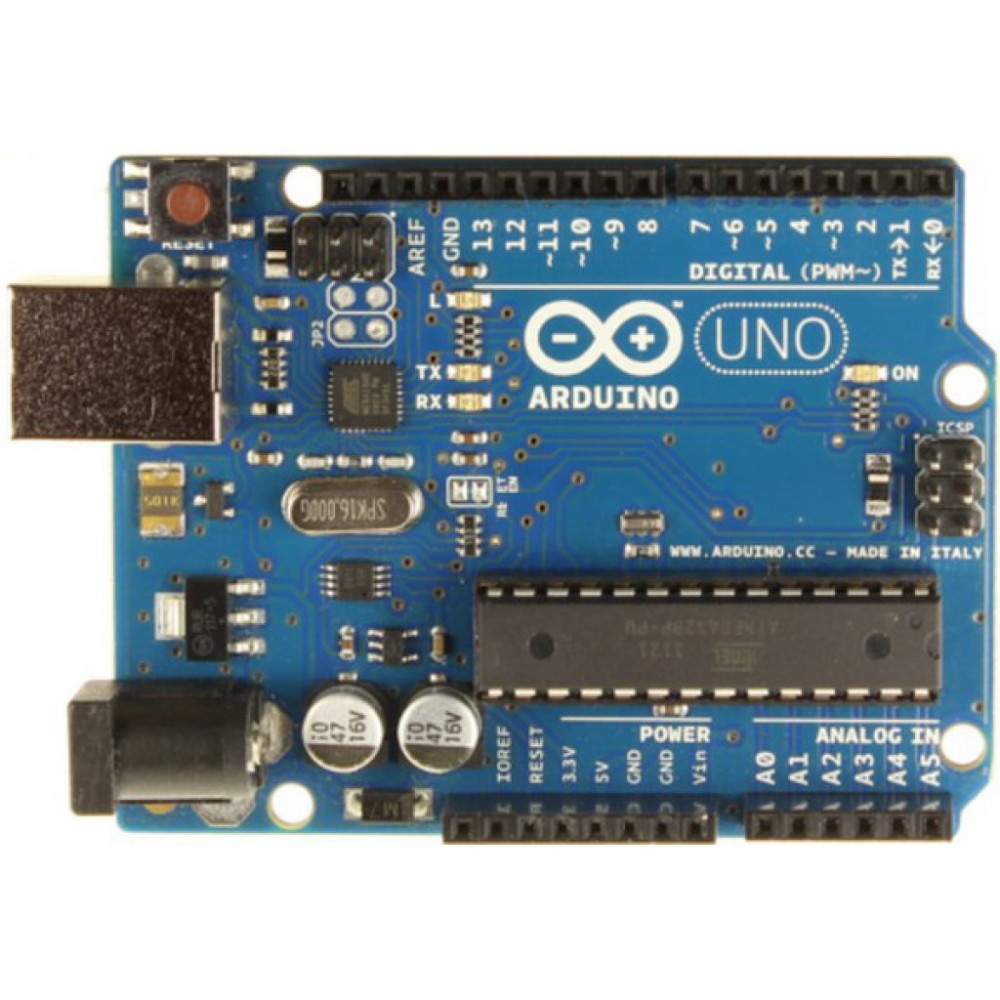

Arduino Uno R3, Программируемый контроллер на базе ATmega328

Описание Arduino Uno R3

Arduino Uno построена на базе микроконтроллера ATmega328. Платформа имеет 14 цифровых ввода/ выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, кварцевый генератор 16 МГц, разъем USB, силовой разъем, разъем ICSP и кнопку перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB или подать питание при помощи адаптера AC/DC, или аккумуляторной батареей.

Спецификация:
• Микроконтроллер ATmega328
• Напряжение питания 5В
• Входное напряжение (рекомендуемое) 7-12В
• Входное напряжение (предельное) 6-20В
• Цифровой ввод-вывод 14 линии (6 из них = ШИМ)
• Аналоговый ввод 6 линий
• Постоянный ток на линиях ввода-вывода 40мА
• Постоянный ток на линии 3.3В 50мА
• Flash-память 32кб, 0.5 кб из них использованы для загрузчика
• SRAM-память 2кб
• EEPROM-память 1кб
• Тактовая частота 16МГц
