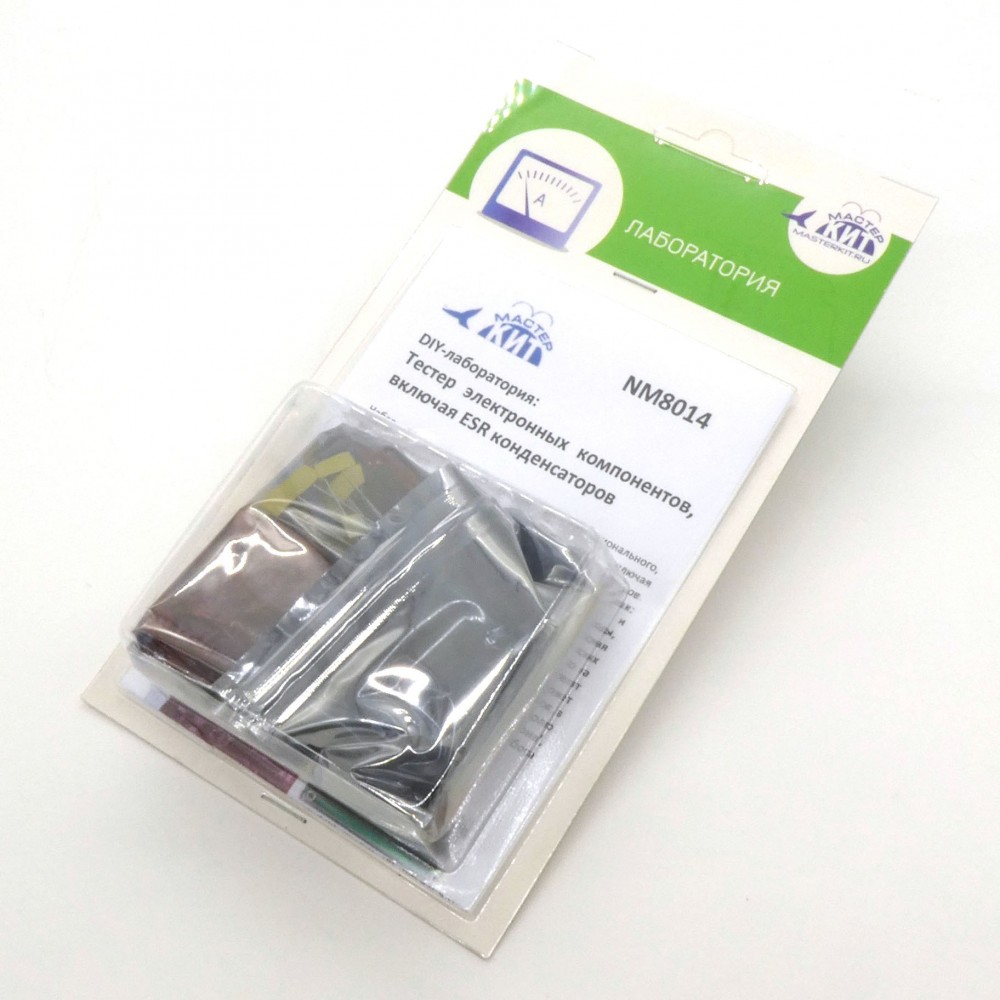

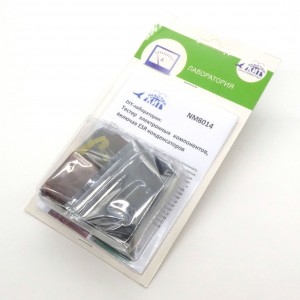

NM8014, DIY-лаборатория: Тестер электронных компонентов, включая ESR конденсаторов

Описание NM8014

Автоматически измеряет параметры таких компонентов как: резисторы, конденсаторы, индуктивности, полевые и биполярные транзисторы, тиристоры, диоды, сдвоенные диоды, потенциометры. Широкий диапазон измерения и высокая точность. Незаменим при измерении ESR электролитических конденсаторов, причем измерения можно проводить прямо на плате, без демонтажа конденсатора. Автоматически определят полярность компонентов и цоколевку. Кроме этого может выступать в роли частотомера, генератора тестовых сигналов, в том числе с широтно-импульсной модуляцией. Может долго работать автономно, с питанием от батарейки типа "Крона", либо через сетевой адаптер.

Технические характеристики:

• Диапазон напряжений питания (B) - 5,5…12
• Тип питания - постоянный
• Длина (мм) - 80
• Ширина (мм) - 80
• Высота (мм) - 22
• Вес - 106 г

Диапазон измерений:

• Резисторы: 0.5Ω ~ 50MΩ
• Конденсаторы: 30pF ~ 100 000uF
• Индуктивность: 0.01MH ~ 10H
• Рабочее напряжение: 6FF22 9V Батарейка типа "Крона", или DC 5.5V ~ 12V через разъем питания
• Микроконтроллер: ATmega328 (заранее прошитый)
• Ток в спящем режиме: 0.02uA
• Рабочий ток: 25mA
