ACM70V-701-2PL-TL, Синфазный дроссель двухобмоточный 700Ом 100мГц 4A 15мОм для поверхностного монтажа автомобильного применения лента на катушке

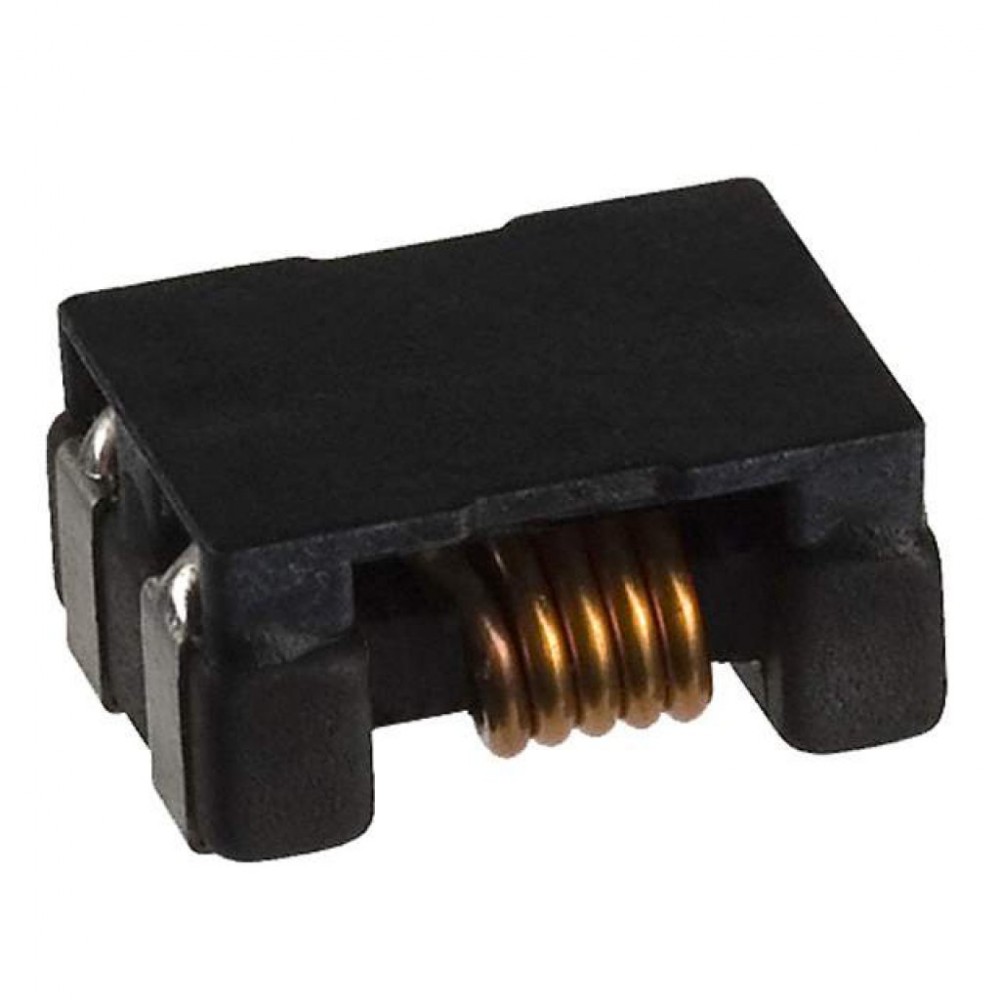

*Изображения служат только для ознакомления. См. DataSheet продукта

Синфазный дроссель двухобмоточный 700Ом 100мГц 4A 15мОм для поверхностного монтажа автомобильного применения лента на катушке
Код товара: 359649
Дата обновления: 03.08.2021 03:10
Цена от: 81,04 руб.
Адрес доставки
Для расчета срока и стоимости доставки, пожалуйста, выберите страну/регион/населенный пункт.
Доставка ACM70V-701-2PL-TL, Синфазный дроссель двухобмоточный 700Ом 100мГц 4A 15мОм для поверхностного монтажа автомобильного применения лента на катушке в Екатеринбург

Технические параметры

  • Тип упаковки
    Tape and Reel (лента в катушке)
  • Нормоупаковка
    1500 шт.
  • Вес брутто
    0.015 г.
  • Номинал
  • Максимальный ток
    4A
  • Номинальная частота
  • Сопротивление по постоянному току

Описание ACM70V-701-2PL-TL

Синфазный дроссель двухобмоточный 700Ом 100мГц 4A 15мОм для поверхностного монтажа автомобильного применения лента на катушке

The ACM70V-701-2PL-TL00 is a 2-pole 4A SMD Common Mode Filter with reflow iron soldering method for automotive power line. Exclusive square type closed magnetic core designed as an exclusive core is used, so it can be small while maintaining the same features. It has excellent impedance characteristics, making it great for suppressing common mode noise.

• 80VDC Rated voltage
• 10MR Minimum insulation resistance
• -40 to 125°C Operating temperature range

Длина7мм
ЭкранированныйYes
Глубина6мм
ПроизводительTDK
Конструкция индукционной катушкиС проволочной обмоткой
Размеры7 x 6 x 3.5мм
Корпус70V
Максимальная рабочая температура+125°C
Максимальное сопротивление пост. тока15мОм
Максимальный постоянный ток4A
Минимальная рабочая температура-40°C
СерияACM-V
Высота3.5мм
Материал сердечникаФеррит
Вес, г0.14
