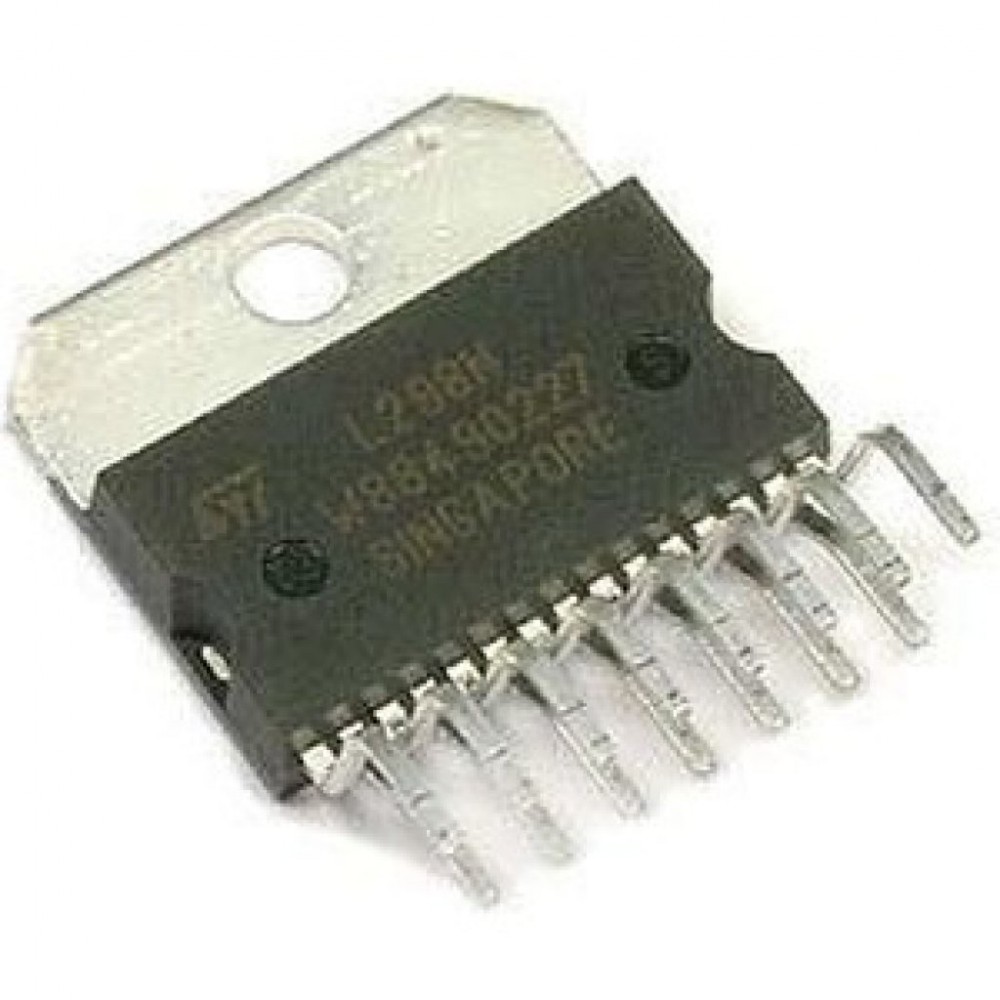

L298N, Драйвер двигателя мостовой сдвоенный 46В/4 А
Изображения служат только для ознакомления. См. документацию товара
Dual Full Bridge Motor Driver 15-Pin(15+Tab) MULTIWATT V Tube
Драйвер двигателя мостовой сдвоенный 46В/4 А
Драйвер двигателя мостовой сдвоенный 46В/4 А
Производитель:
ST Microelectronics
Артикул:
L298N
Документы:
Технические параметры
-
КорпусMultiwatt-15 (vertical)
-
Тип упаковкиTube (туба)
-
Нормоупаковка25 шт
-
Вес брутто8.6 г.
-
Функциональное назначение
-
Тип мотора
-
Выходная конфигурация
-
Интерфейс управления
-
Область применения
-
Выходной ток
-
Напряжение питания
Описание L298N
L298 Dual Bridge Motor Driver
The L298 from ST is an integrated high voltage, high current Dual Full-Bridge Driver. The device is designed to accept standard TTL logic and drive inductive loads in Relays, Solenoids, DC and Stepper Motors. Featured are two enable inputs that allow the L298 to be enabled or disabled independently of the input signals. The emitters of the lower transistors of each bridge are connected and the corresponding external terminal can be used to connect an external sensing resistor. In addition, a supply input is provided so that the logic works at a lower voltage.
| Конфигурация выхода | Dual Full-Bridge |
| Применение | DC/Stepper моторы, реле, соленоиды |
| Интерфейс | Logic |
| Тип нагрузки | Inductive |
| Технология | Bipolar |
| Пиковый выходной ток, А | 2 |
| Напряжение питания, В | 4.5…7 |
| Напряжение нагрузки, В | 4.8…46 |
| Рабочая температура, °C | -40…+150 (TJ) |
| Защита от отказов | Cur. Lim.,Over Temp. |
| Корпус | Multiwatt-15_Vertical |
| Вес, г | 8.8 |
