A000067, Программируемый контроллер на базе ATmega2560

*Изображения служат только для ознакомления. См. DataSheet продукта

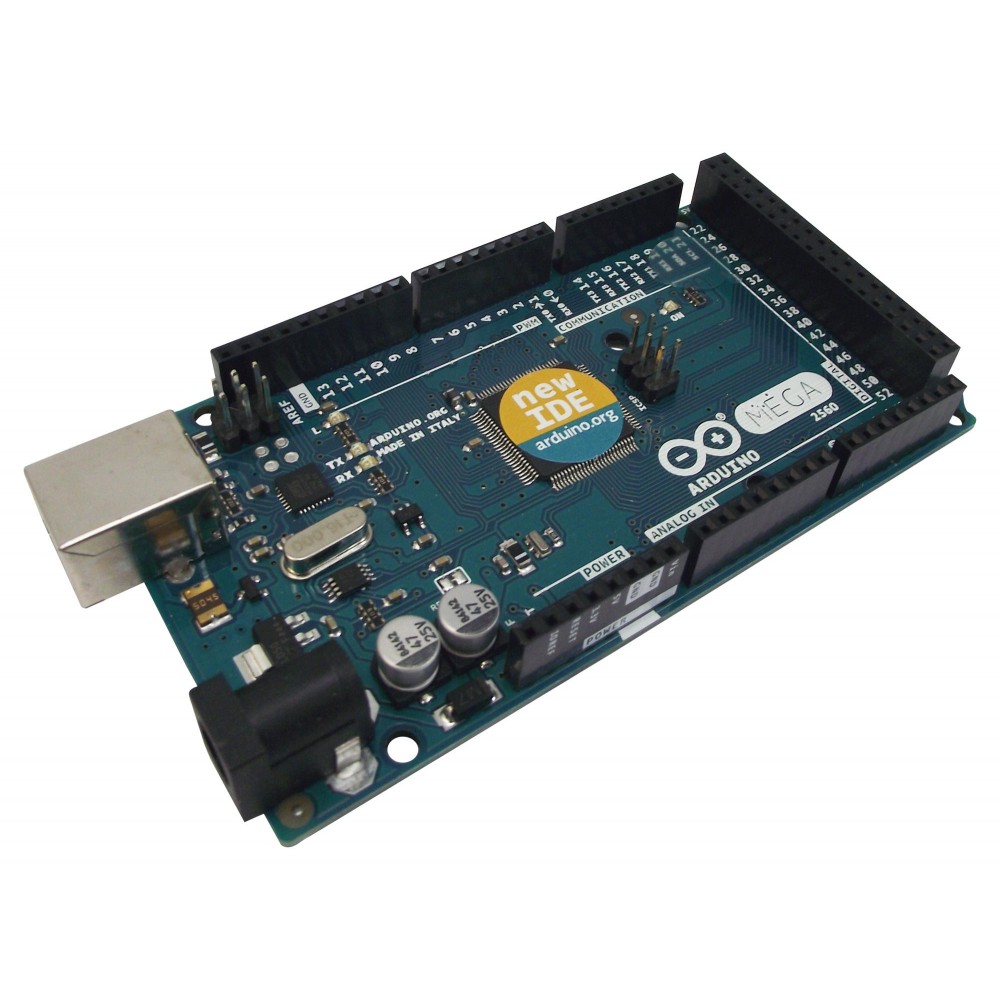

Программируемый контроллер на базе ATmega2560
Код товара: 416971
Дата обновления: 29.11.2021 13:05
Цена от: 5 826,57 руб.
Адрес доставки
Для расчета срока и стоимости доставки, пожалуйста, выберите страну/регион/населенный пункт.
Доставка A000067, Программируемый контроллер на базе ATmega2560 в Екатеринбург

Технические параметры

  • Нормоупаковка
    1 шт.

Описание A000067

Программируемый контроллер на базе ATmega2560

Arduino Mega 2560 — это расширенная версия Arduino Uno. Платформа выполнена на базе более продвинутого чипа ATmega2560, имеет больше контактов и большее количество аппаратных serial-портов для взаимодействия с компьютером и другими устройствами. Это самая последняя модель: Arduino Mega 2560 Rev3, пришедшая на смену предыдущим Mega 2560 и Mega 1280.

Платформа выполнена таким образом, чтобы быть максимально совместимой со своими младшими собратьями и модулями расширения (shields). Левая часть платы по конфигурации контактов идентична Arduino Uno, как по расположению, так и по назначению. Это означает, что Arduino Mega 2560 может просто подменить Arduino Uno, если её возможностей перестало хватать.

Исключение составляют 20-й и 21-й контакты, которые предназначены для коммуникации с другими устройствами по протоколу I2C. В базовой модели они совмещены с 4-м и 5-контактами.

Питание, распределение напряжений, защита USB и принципы взаимодействия аналогичны базовой модели.

Технические характеристики:
- Микроконтроллер ATmega2560;
- Напряжение питания 5В;
- Входное напряжение (рекомендуемое) 7-12В;
- Входное напряжение (предельное) 6-20В;
- Цифровой ввод-вывод 54 линии (14 из них = ШИМ);
- Аналоговый ввод 16 линий;
- Постоянный ток на линиях ввода-вывода 40мА;
- Постоянный ток на линии 3.3В 50мА;
- Flash-память 256КВ, 4 КВ из них использованы для загрузчика;
- SRAM-память 8КВ;
- EEPROM-память 4КВ;
- Тактовая частота 16МГц.

МикроконтроллерATmega2560
FLASH память, КБ256
EEPROM память, КБ4
SRAM память, КБ8
Цифровые входы/ выходы54(15 с шим)
Аналоговые входы16
Вес, г63.6
