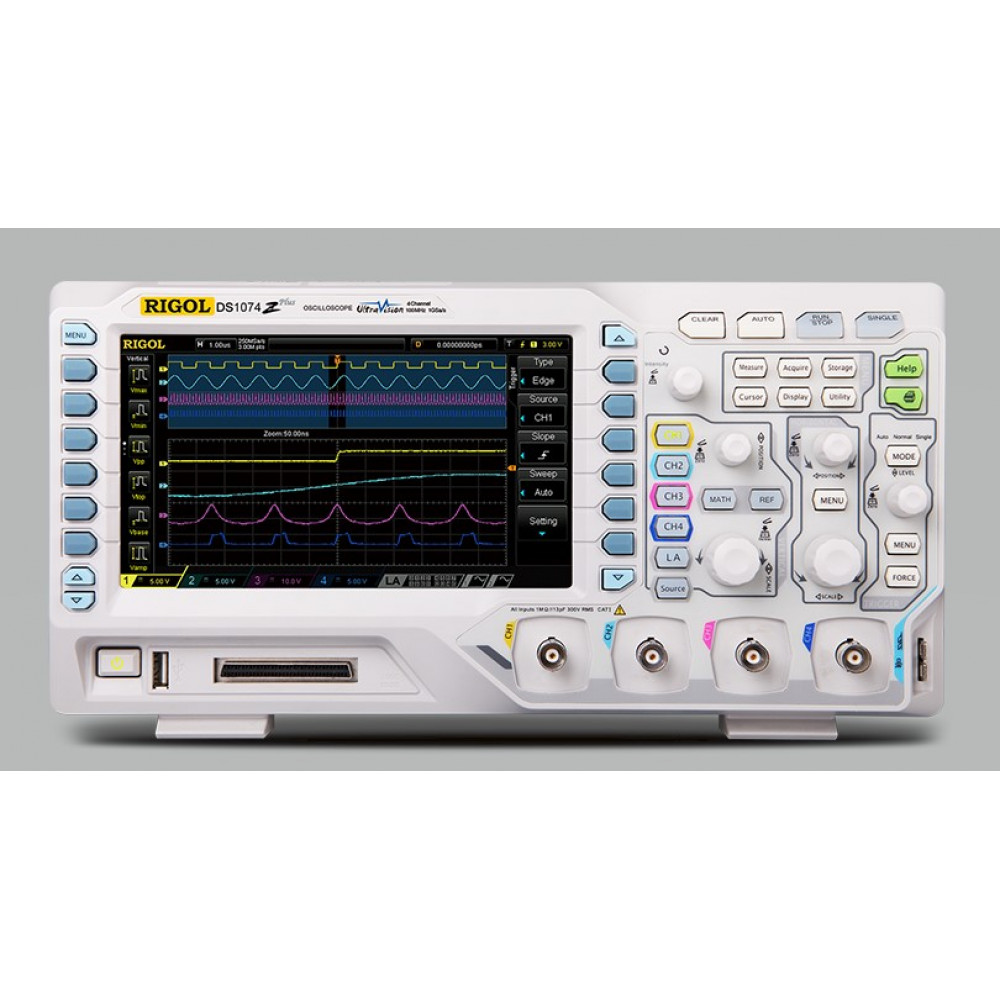

DS1074Z-S PLUS, Настольный цифровой 4-х канальный осциллограф 70 МГц + логический анализатор и генератор
Изображения служат только для ознакомления
Цена от:
87 266,52 руб.
-
2+ 7+88 897,67 ₽ 87 266,52 ₽Срок:7 днейНаличие:7Минимум:Мин: 2Количество в заказ
Технические параметры
Описание DS1074Z-S PLUS
DS1074Z-S Plus – улучшенная модификация цифрового осциллографа поколения DS1074Z. Работает в режиме реального времени. Это цифровой осциллограф на 4 аналоговых канала с полосой пропускания 70 МГц. При использовании дополнительной опции MSO1000Z к прибору можно подключить 16 цифровых каналов, расширив его функциональные возможности до осциллографа смешанных сигналов. Также особенностью модели является наличие встроенного источника сигнала на 2 канала. Осциллограф отличается небольшими размерами и простой в работе, благодаря продуманному до мелочей интерфейсу. Данная модель отлично покажет себя в процессе лабораторных исследований, отладки электронных устройств на производствах, в учебных целях и пр.
Особенности и преимущества
- наличие 4-х аналоговых каналов с пропускающей полосой 70 МГц;
- встроенный источник сигнала на 2 канала;
- частота дискретизации: 250 Мвыб/сек при работе 4-х каналов, 500 Мвыб/сек – двух и 1 Гвыб/сек – одного;
- высокая скорость захвата: 30 000 осциллограмм за 1 сек в стандартной комплектации с возможностью расширения до 60 000 осц./сек (опция);
- глубина памяти: 6 М точек – на 1 канал и 24 М точек – на 4 канала;
- наличие встроенного 2-х канального генератора сигналов с полосой 25 -100 МГц на 1 и 4 канала соответственно;
- использование передового аналогово-цифрового преобразователя с разрешением 12 бит;
- можно выполнять синхронизацию и декодирование сигналов последовательных шин, что актуально при анализе встраиваемых систем;
- возможность использования прибора для разработки и настройки схем со смешанными сигналами: достигается опциональным подключением цифрового пробника на 16-каналов;
- применение технологии UltraVision: ранее была доступна только в "премиум"-сегменте: 256 градаций яркости, система фильтрации шумов;
- много встроенных функций для измерения и записи параметров сигнала;
- большой (7 дюймов) жидкокристаллический дисплей.
| RIGOL DS1074Z-S Plus | |||||
|---|---|---|---|---|---|
|
Аналоговая полоса пропускания |
70 МГц |
||||
|
Кол-во аналоговых каналов |
4 | ||||
|
Частота дискретизации в реальном времени |
1 Гвыб/с (1 канал) 500 Мвыб/c (2 канала) 250 Мвыб/с (4 канала) |
||||
|
Макс. длина записи |
24 Мточек (1 канал) 12 Мточек (2 канала) 6 Мточек (4 канала) |
||||
|
Скорость захвата осциллограмм |
30,000 осц/с |
||||
|
Кол-во цифровых каналов |
16 (требуется опция MSO1000Z) |
||||
|
Встроенный источник сигнала |
2 канала |
||||
| Масса | 3,2 кг | ||||
|
Размеры |
313 х 161 х 122 мм | ||||
