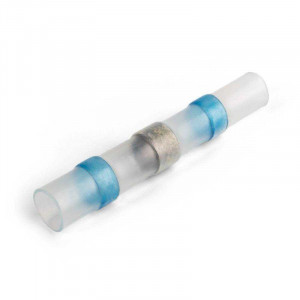

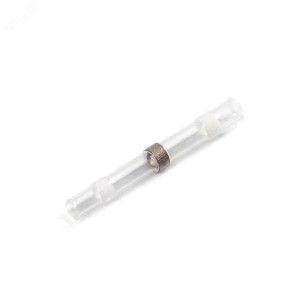

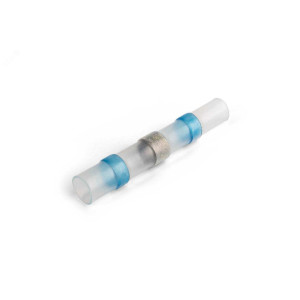

Cоединитель термоусаживаемый под пайку ПК-Т 2.5, Паяное соединение встык многопроволочных медных проводов сечениями от 1.5 до 2.5 мм2, не требует использования канифоли для монтажа
Изображения служат только для ознакомления
Есть технические вопросы по товару или производителю? Задайте их нашему инженеру.
Связаться с инженером по применению Заказать бесплатный образецЦена от:
19,02 руб.
-
5+23,76 ₽Срок:В наличииНаличие:400Минимум:5Количество в заказ
-
320+ 507+ 1014+ 5068+ 25860+21,36 ₽ 21,00 ₽ 19,74 ₽ 19,38 ₽ 19,02 ₽Срок:14 днейНаличие:25 860Минимум:Мин: 320Количество в заказ
-
5+23,76 ₽Срок:14 днейНаличие:434Минимум:Мин: 5Количество в заказ
Технические параметры
Описание Cоединитель термоусаживаемый под пайку ПК-Т 2.5
• Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
• Материал изоляции: сшитый полиэтилен. Не содержит галогенов
• Термостойкость изоляции: 125 °C
• Максимальное напряжение: 690 В
• Особенности конструкции:

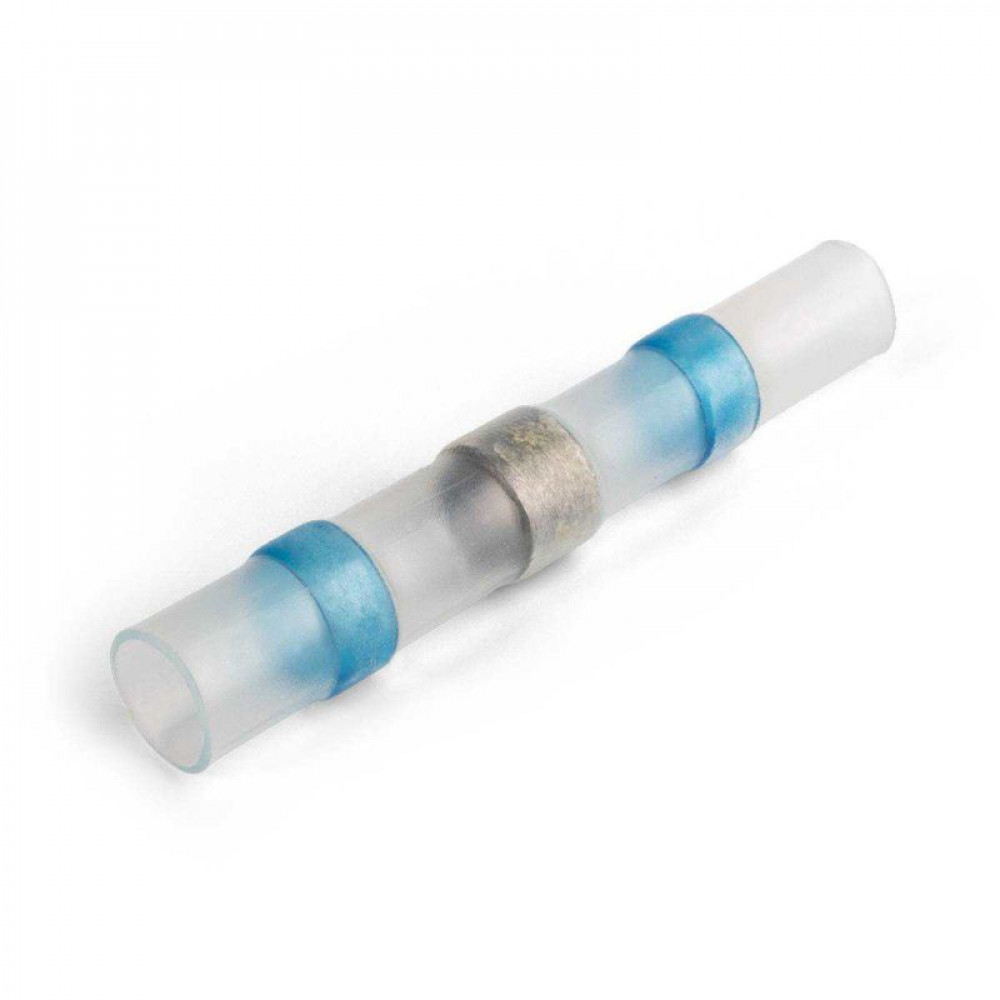

• в центре соединителя расположено кольцо низкотемпературного припоя
• по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки
• Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа

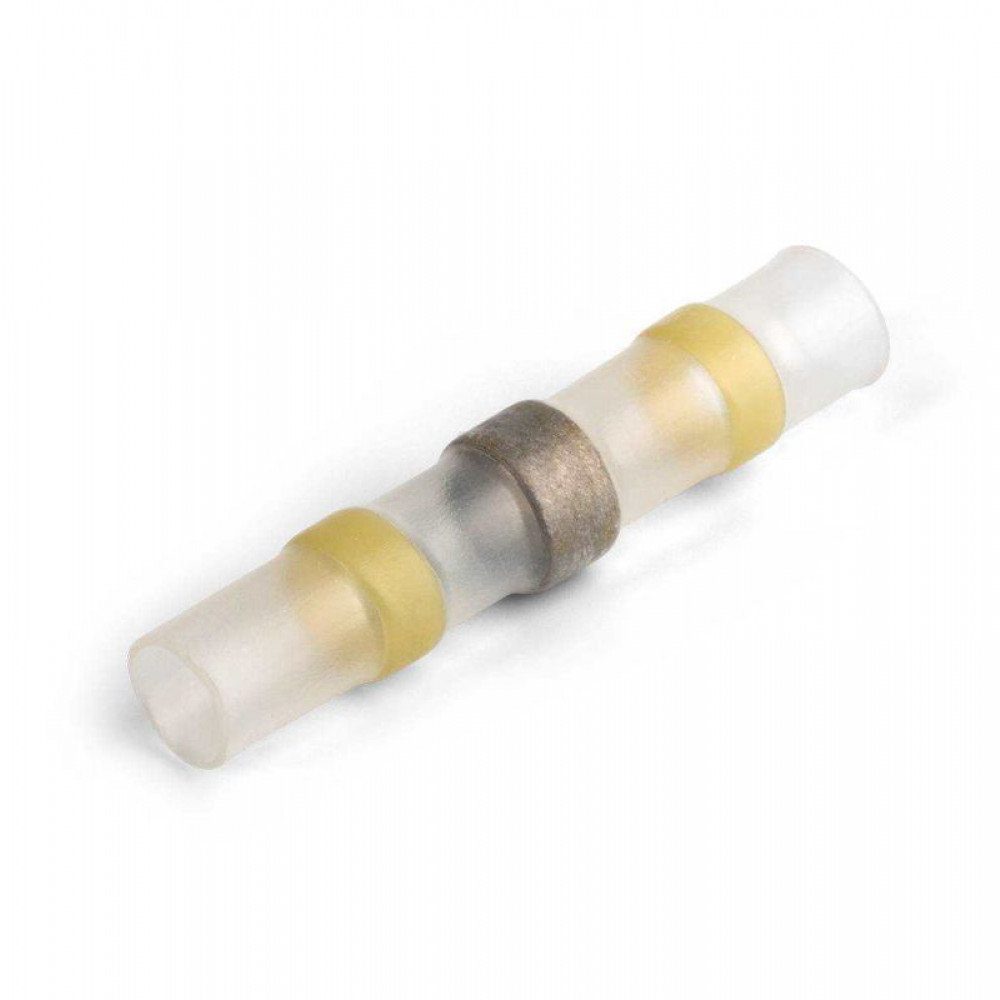

• Цвет поясков термоплавкого клея помогает идентифицировать размеры
• Порядок монтажа:
• разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
• распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
• обожмите руками выступающие проводники, сформировав место стыка
• сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
• используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
• дайте изделию остыть
• Инструмент для монтажа: высокотемпературный фен
