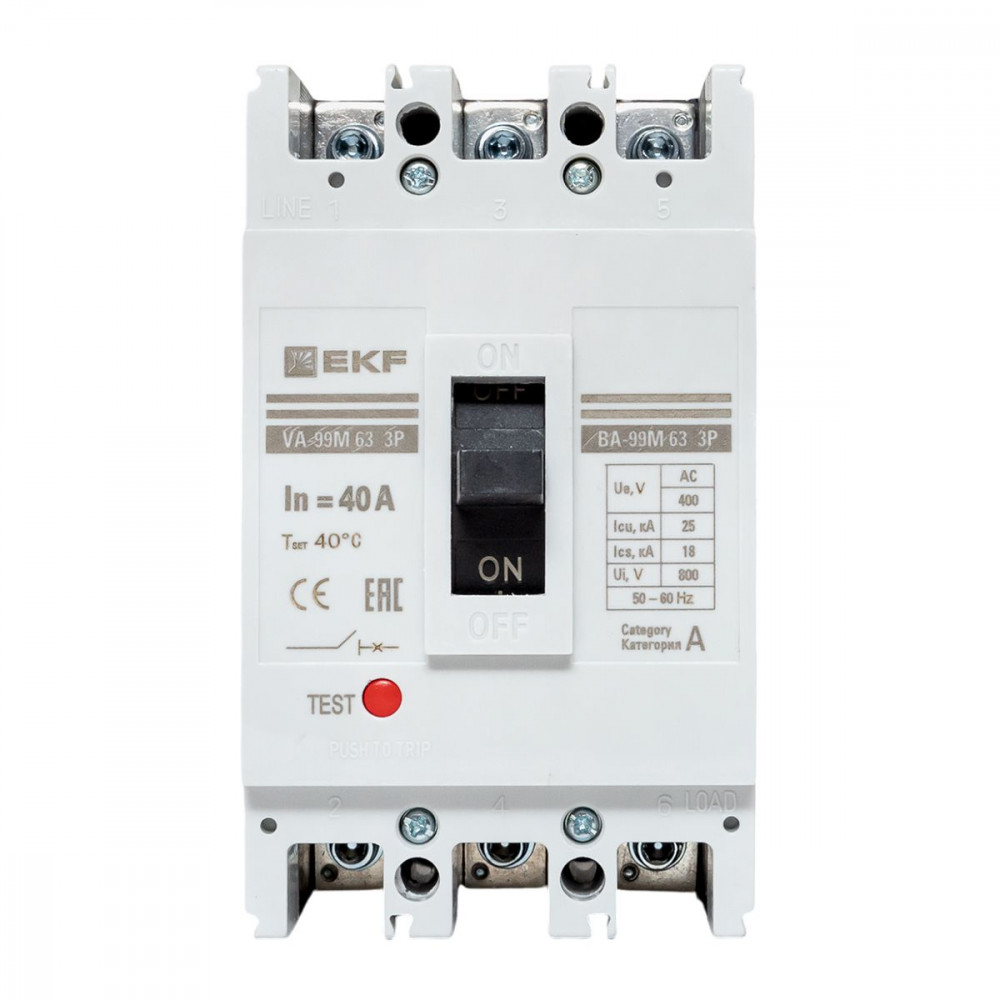

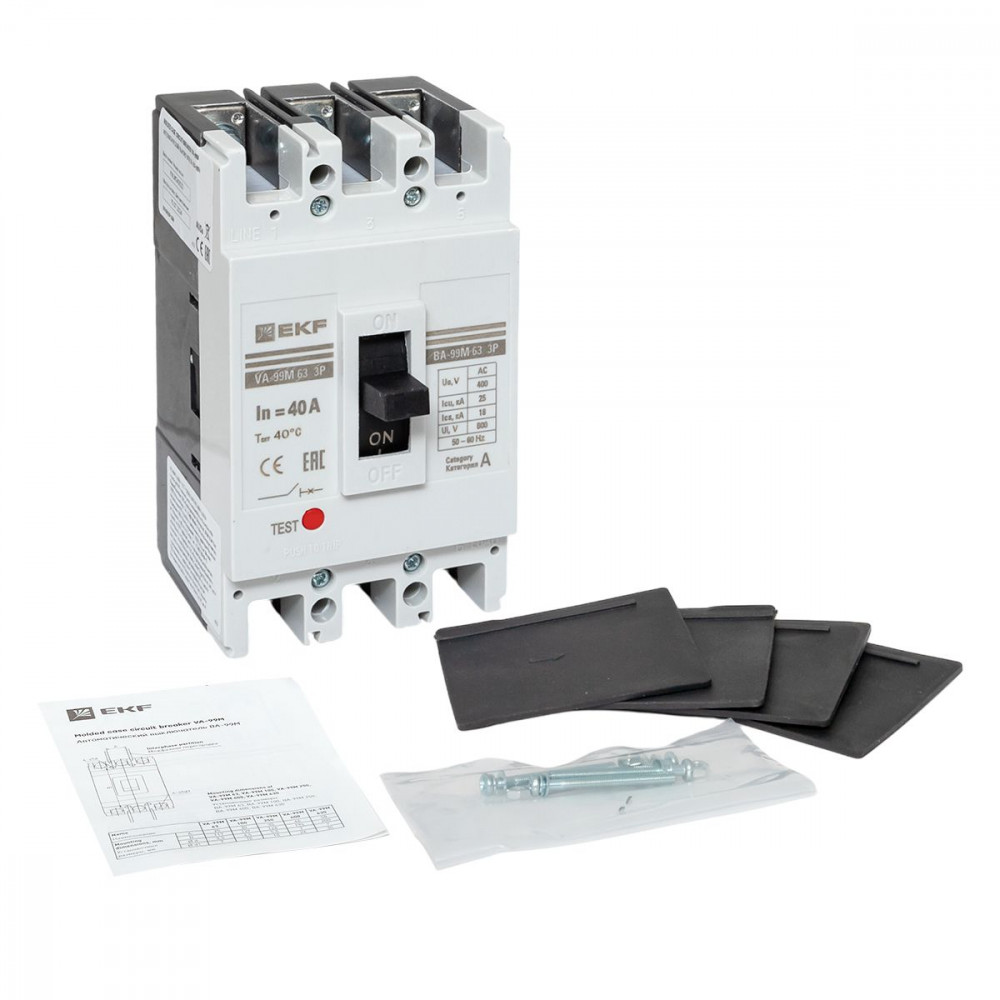

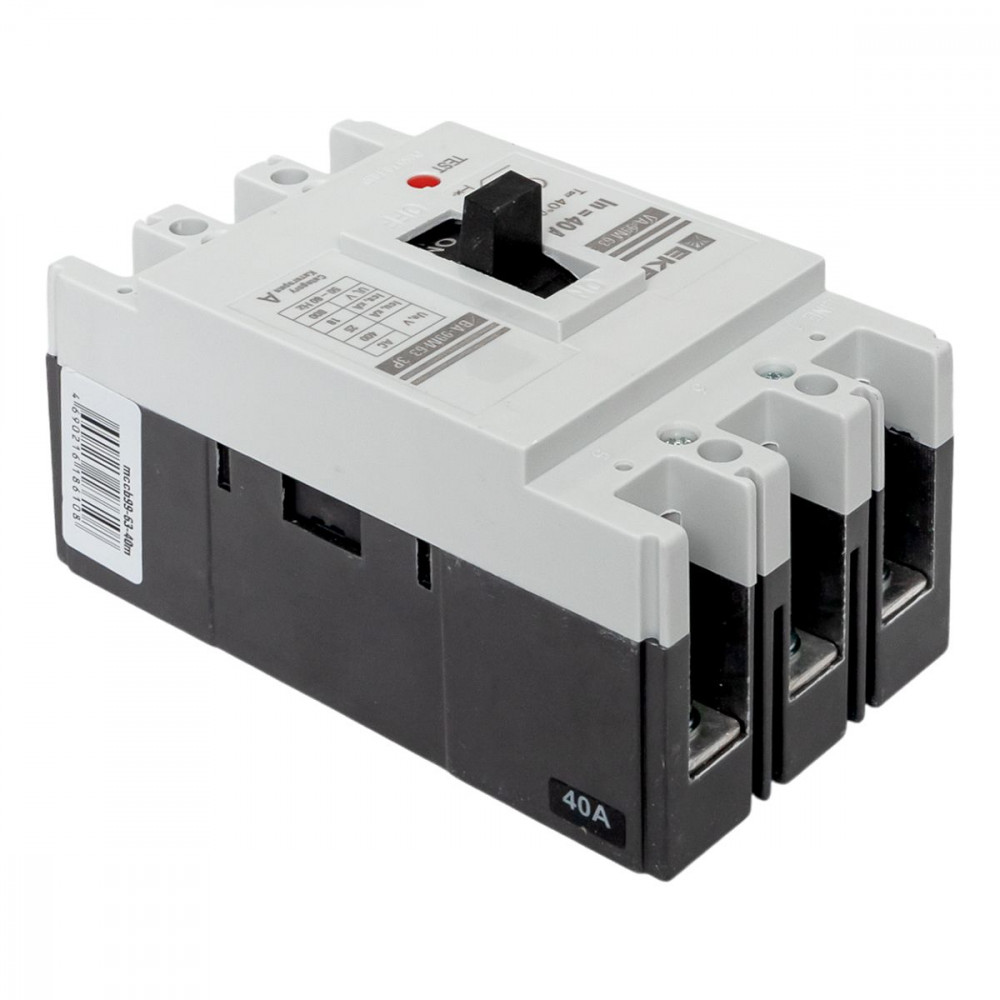

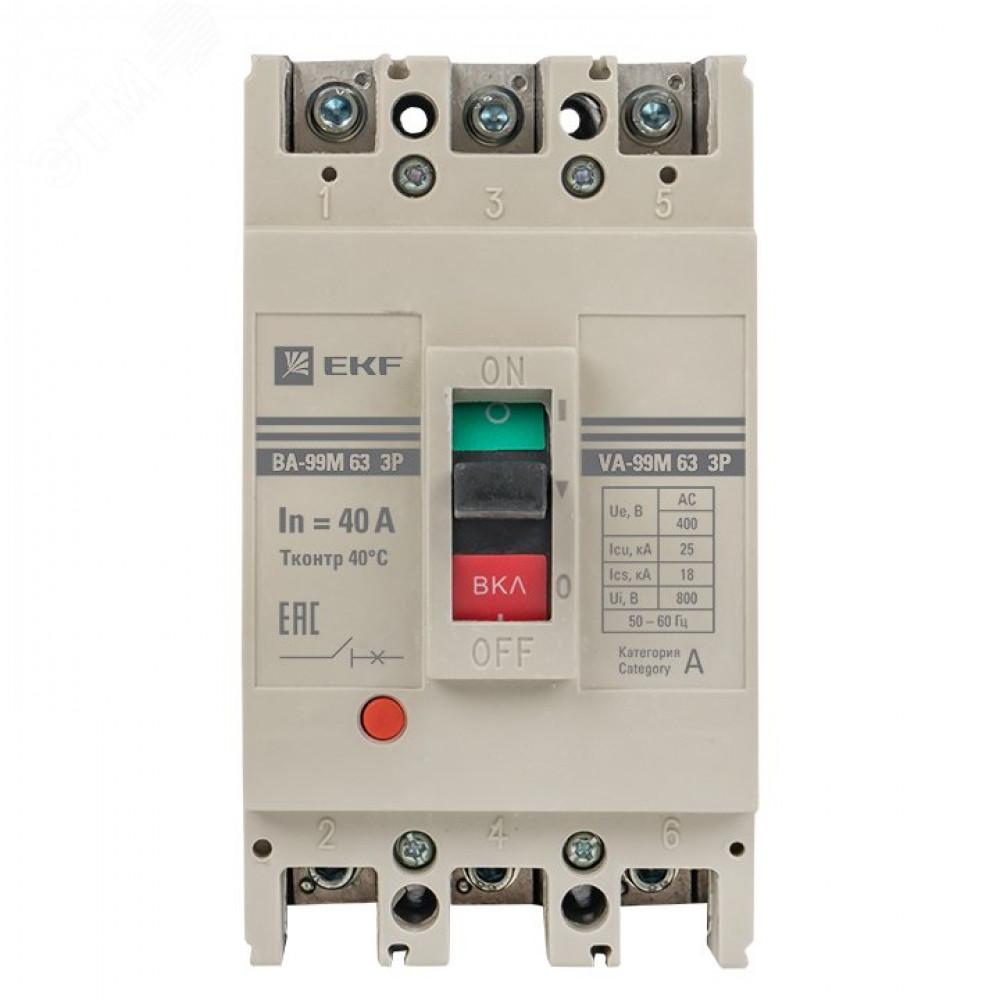

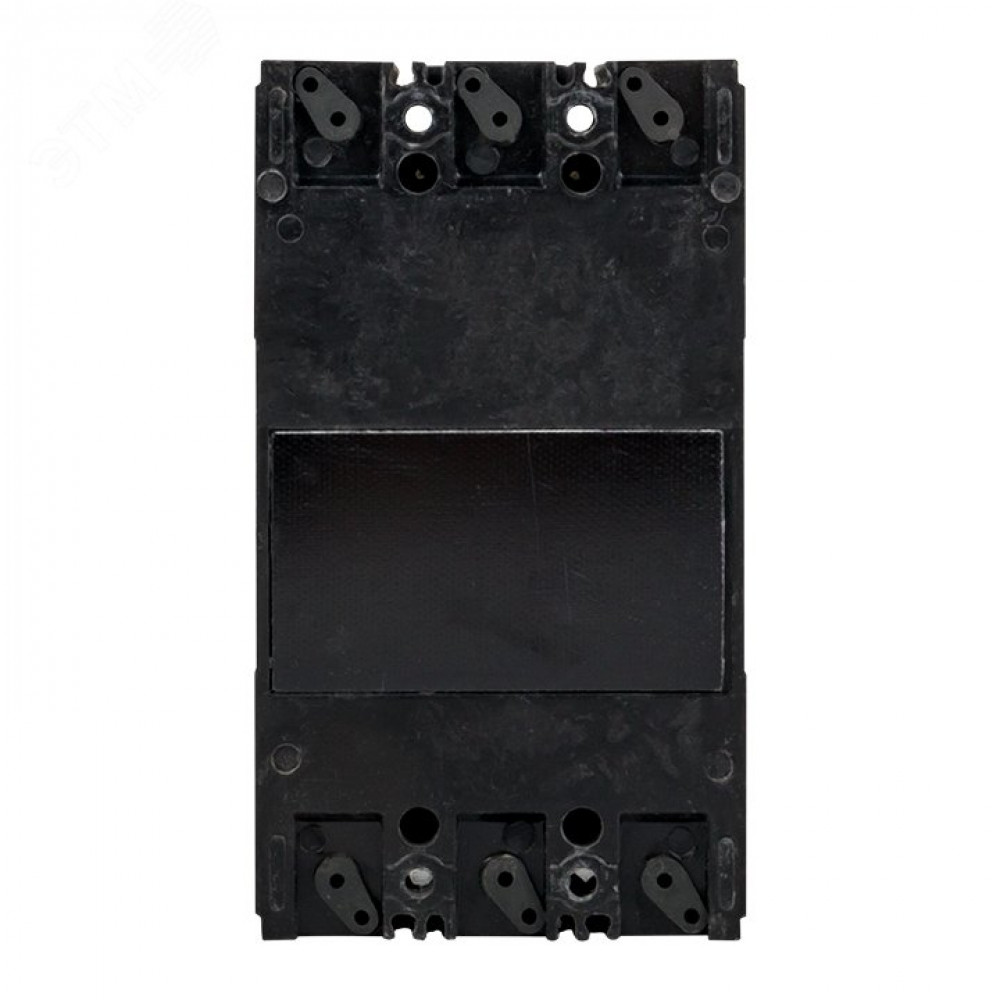

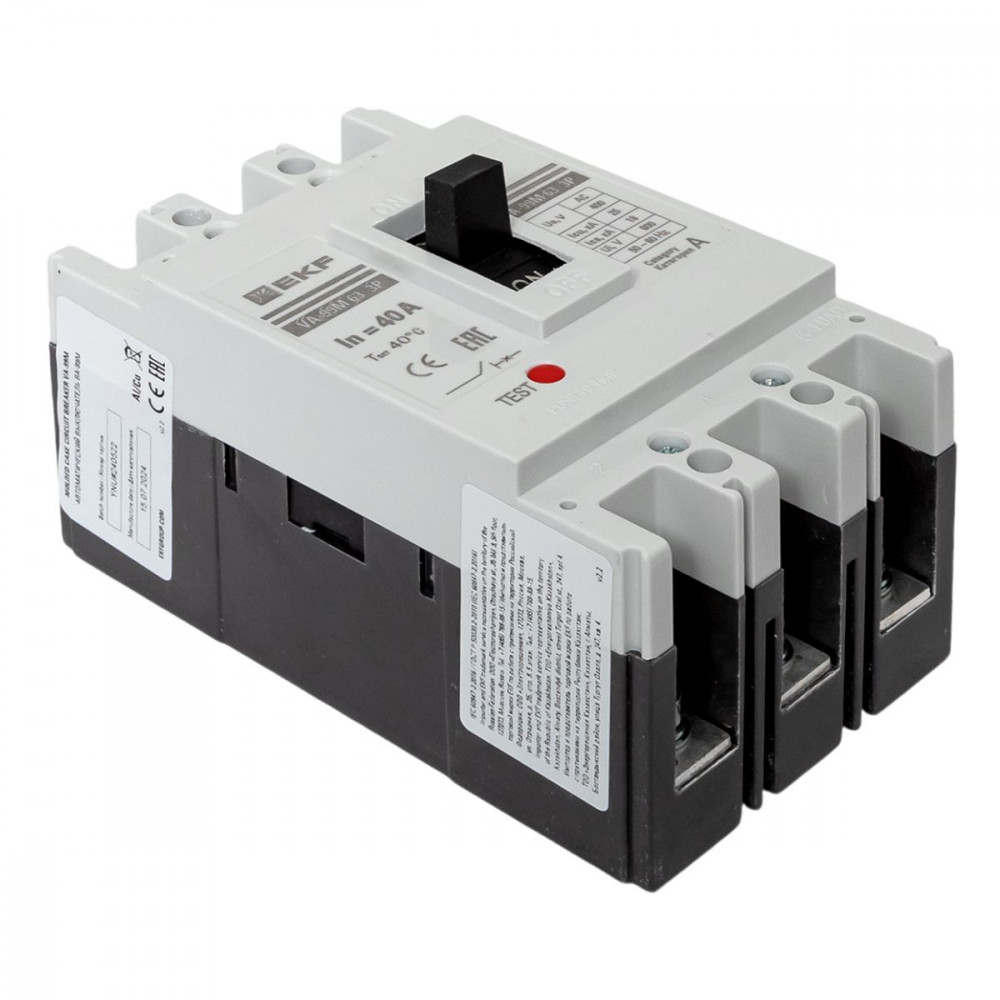

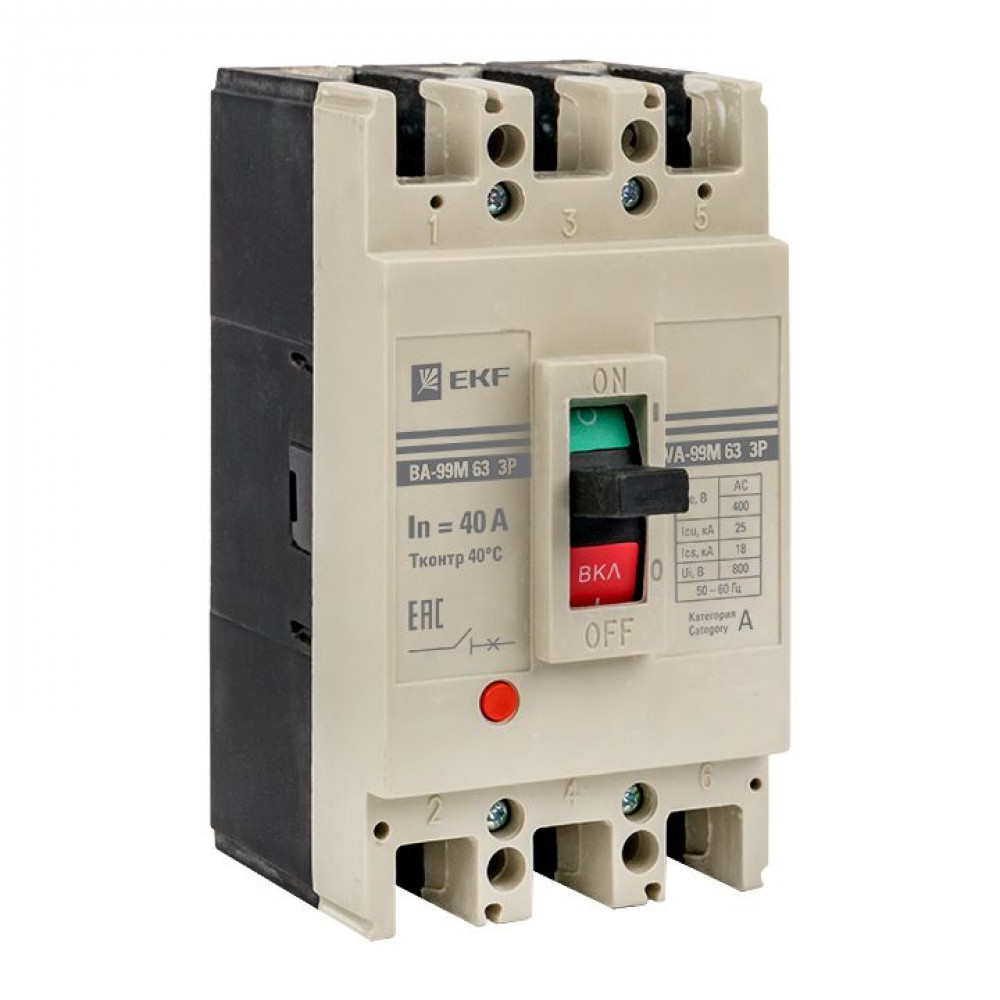

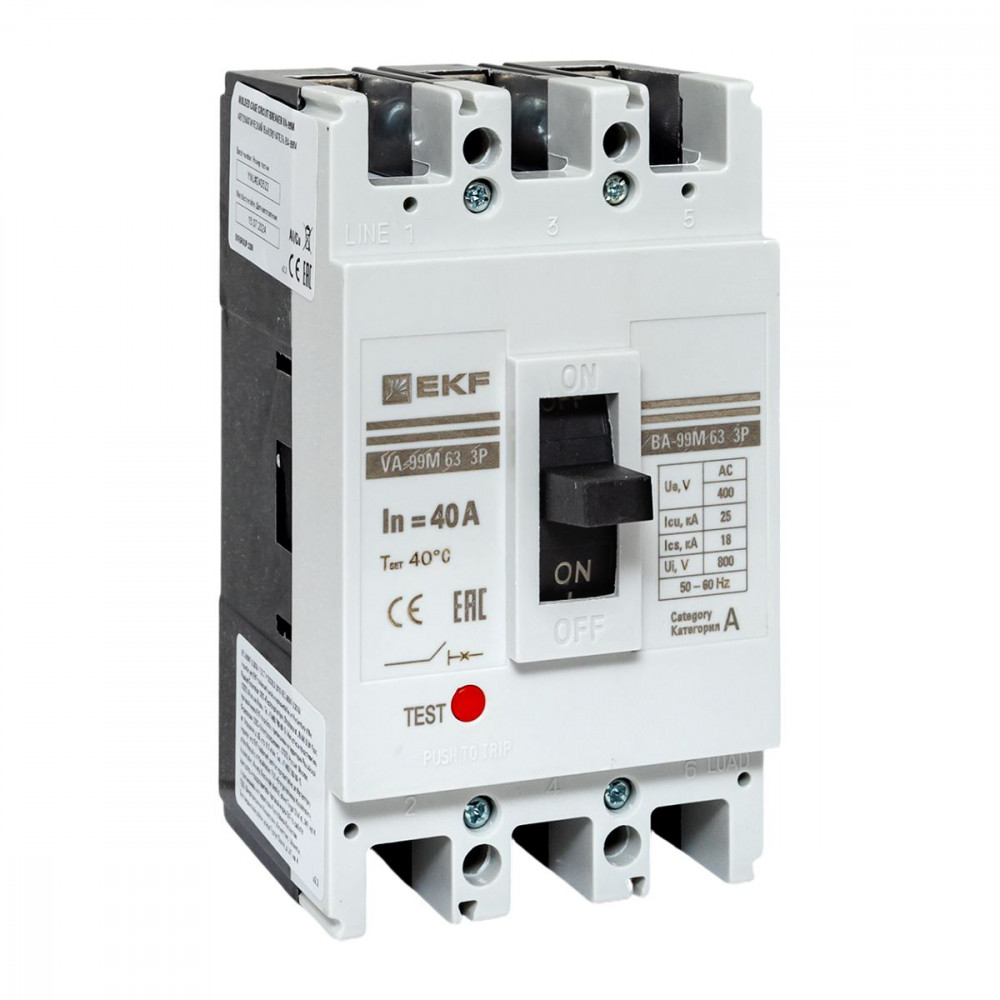

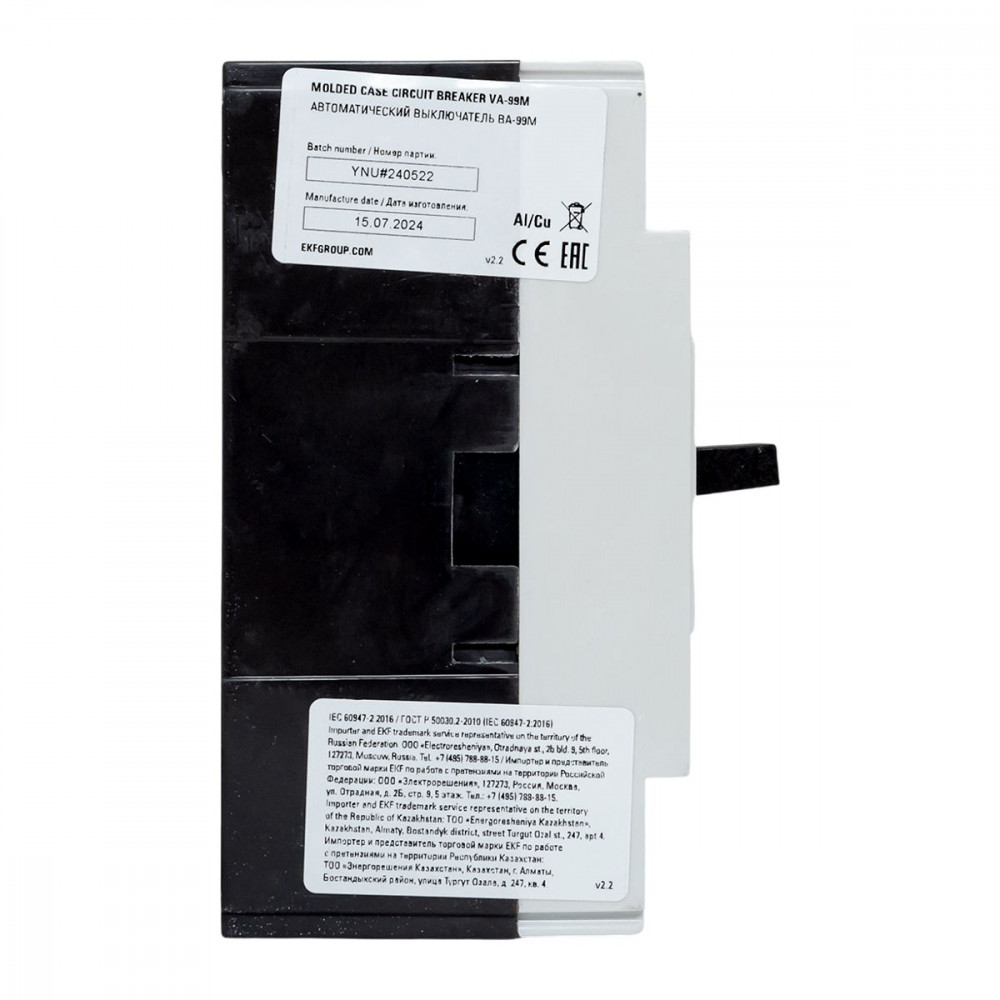

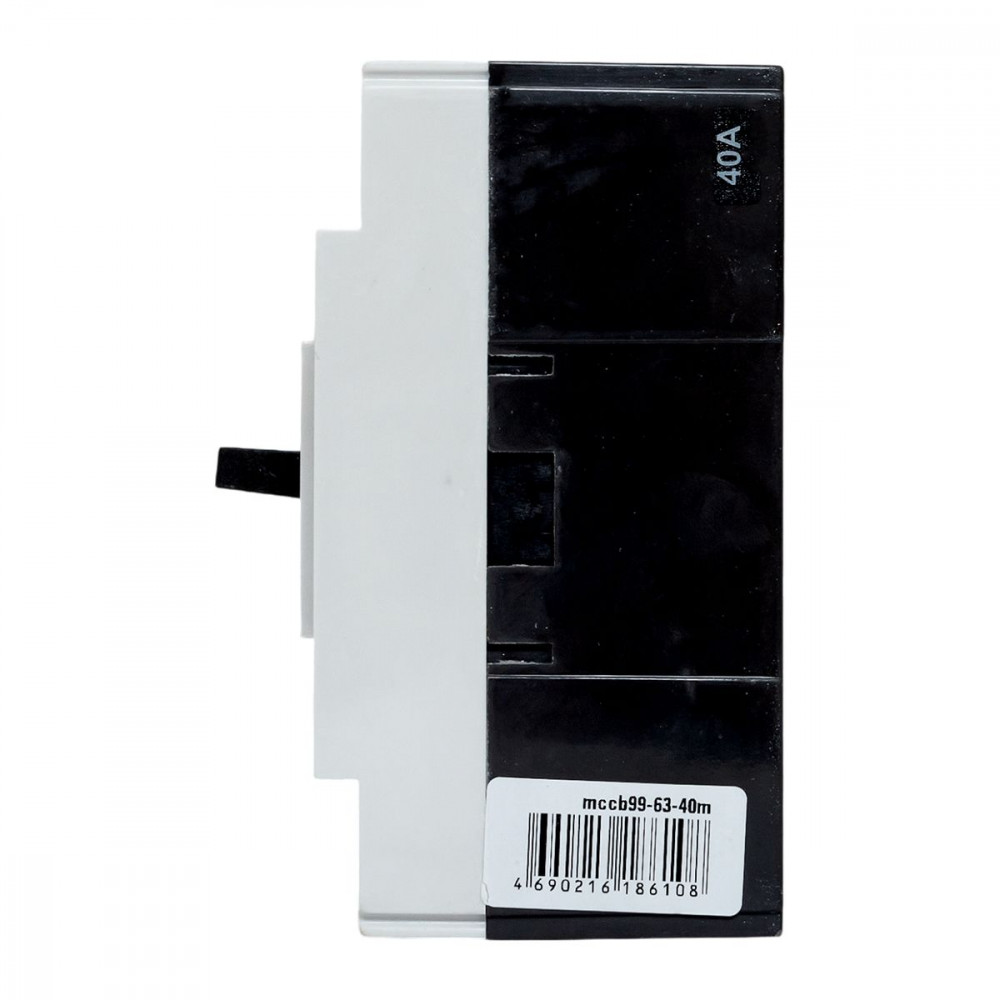

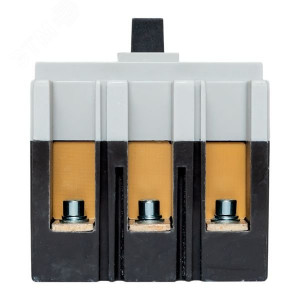

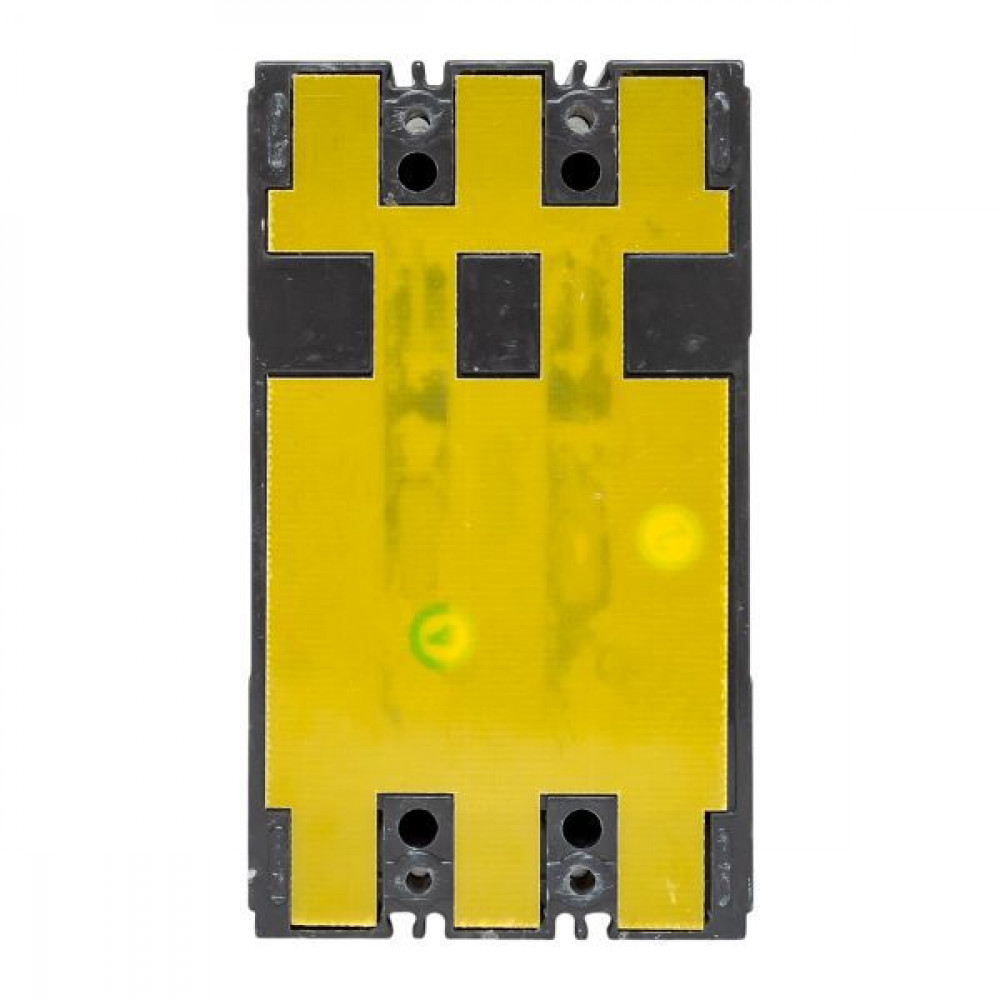

Выключатель автоматический 3п 63/40А 25кА ВА-99М PROxima mccb99-63-40m
Код товара: 656801
Изображения служат только для ознакомления
Есть технические вопросы по товару или производителю? Задайте их нашему инженеру.
Связаться с инженером по применению Заказать бесплатный образецЦена от:
5 033,13 руб.
-
1+5 033,13 ₽Срок:2 дняНаличие:22Минимум:Мин: 1Количество в заказ
-
1+5 033,13 ₽Срок:2 дняНаличие:7Минимум:Мин: 6Количество в заказ
-
1+5 033,13 ₽Срок:5 днейНаличие:66Минимум:Мин: 6Количество в заказ
-
1+5 033,13 ₽Срок:9 днейНаличие:1 030Минимум:Мин: 6Количество в заказ
-
1+5 033,13 ₽Срок:12 днейНаличие:1Минимум:Мин: 1Количество в заказ
-
1+5 033,13 ₽Срок:14 днейНаличие:3Минимум:Мин: 1Количество в заказ
Технические параметры
Описание Выключатель автоматический 3п 63/40А 25кА ВА-99М PROxima mccb99-63-40m

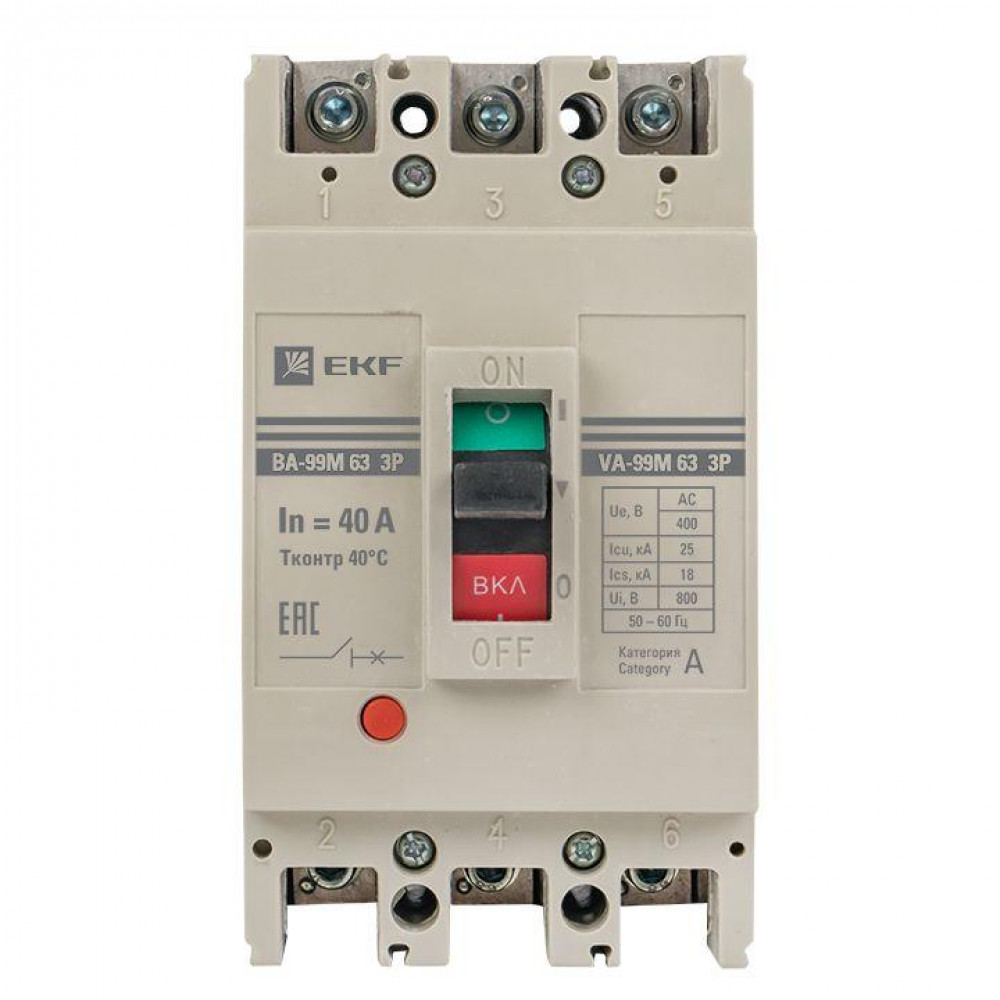

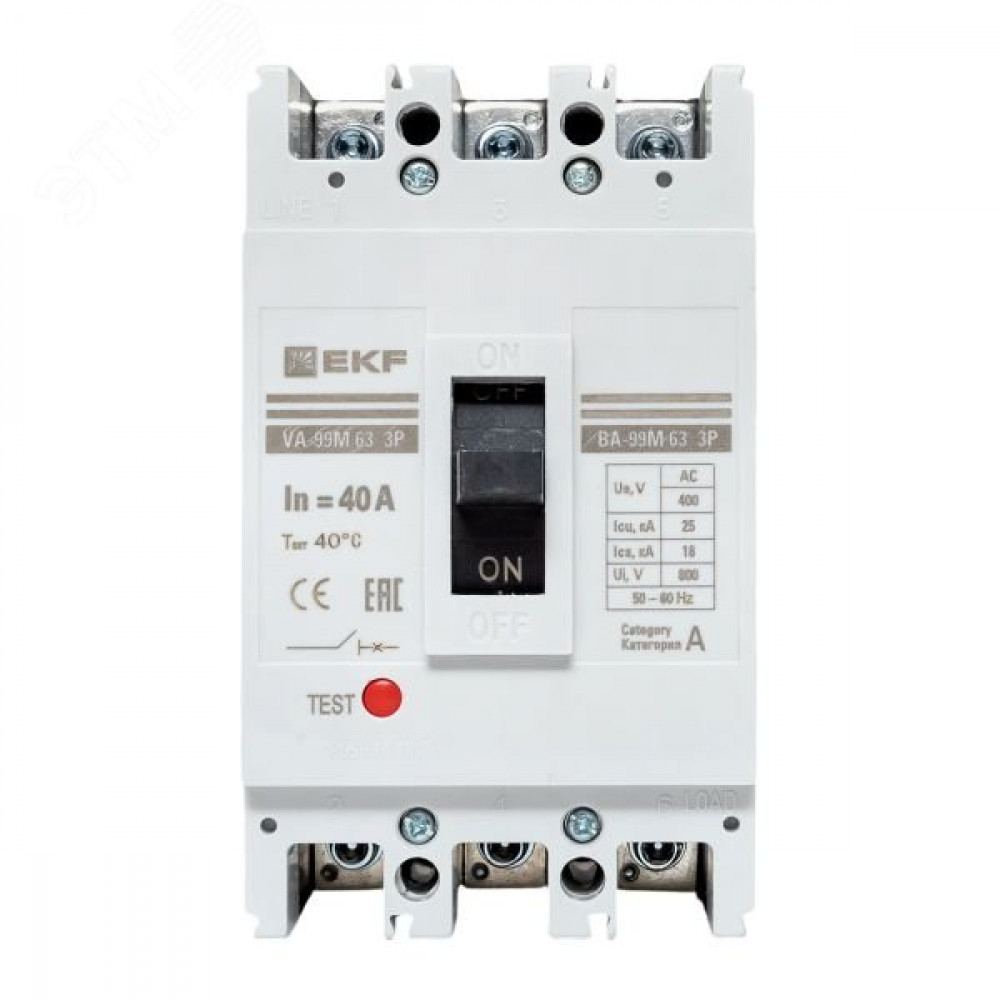

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя.

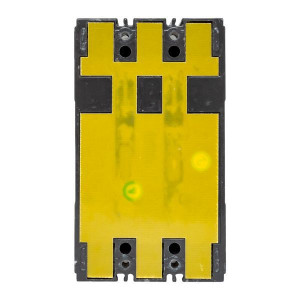

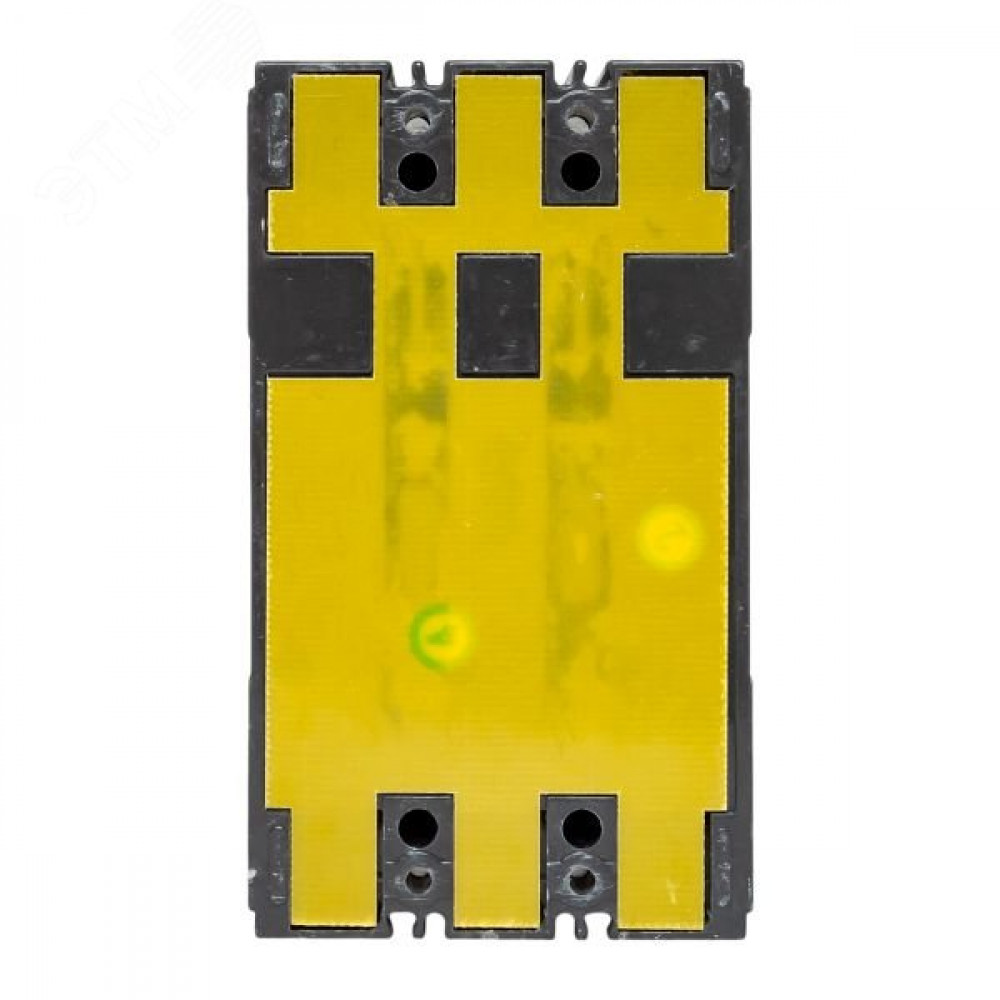

Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на cтр. 155-159.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем — «ВКЛ».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки (5), на которую воздействуют через регулировочные винты (6) толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока.

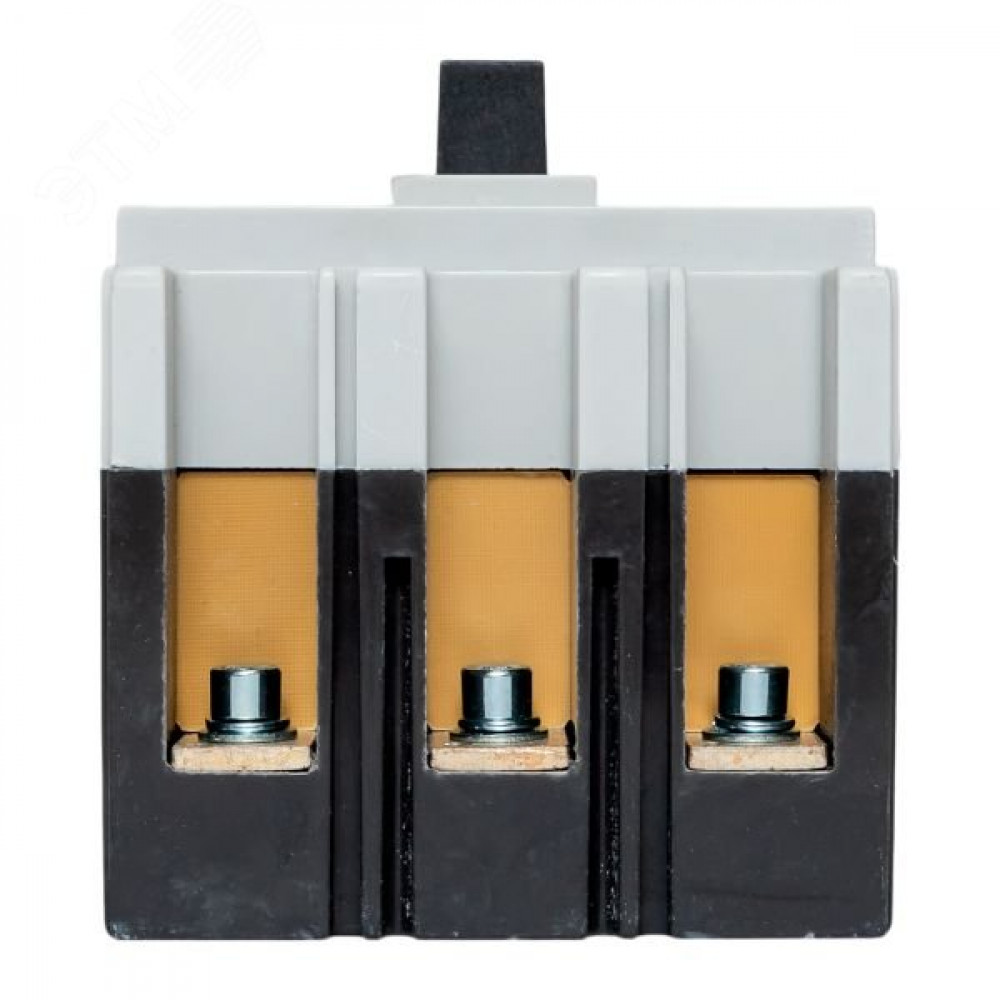

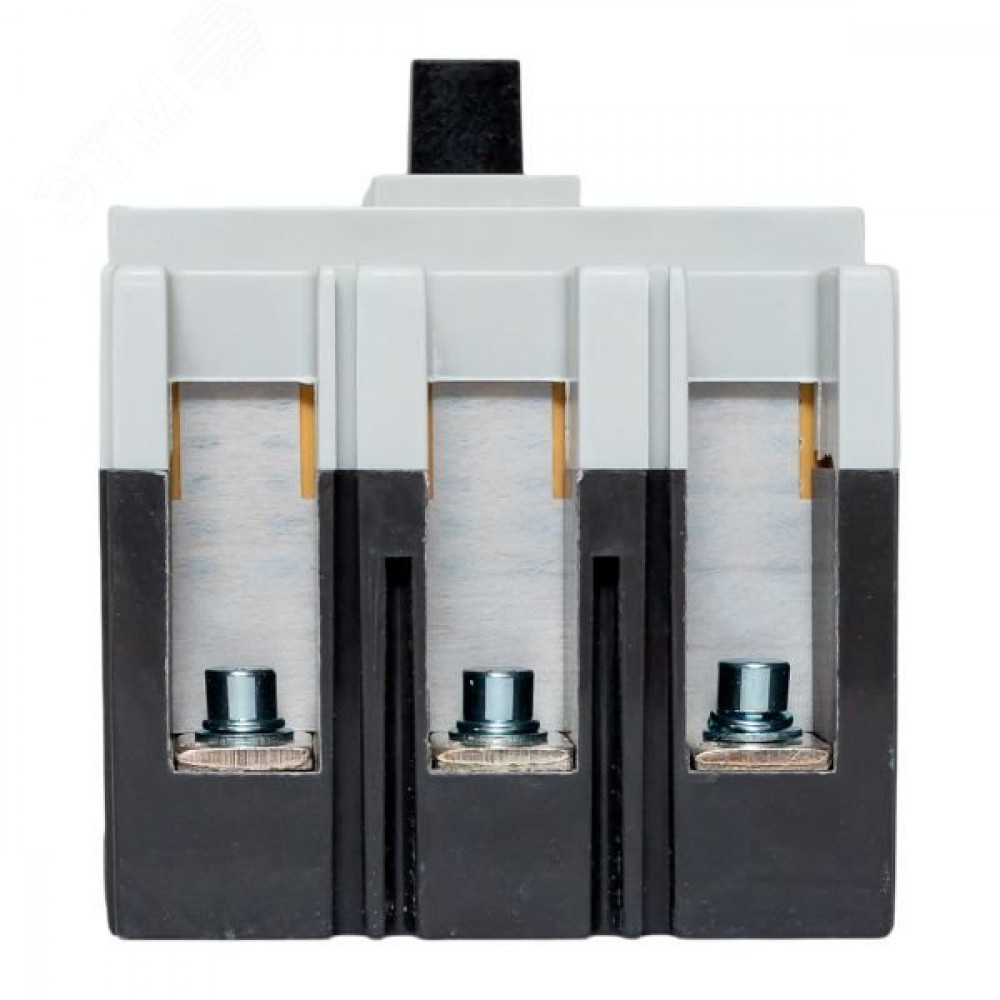

Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Возможна коммутация алюминиевым и медным проводником.
Паспорт
