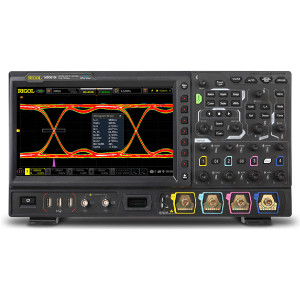

MSO8104, Осциллограф 1 GHz, 10 GSA/S, 500 MPTS, 4+16 CH MSO
Изображения служат только для ознакомления
Цена от:
794 368,20 руб.
Технические параметры
Описание MSO8104

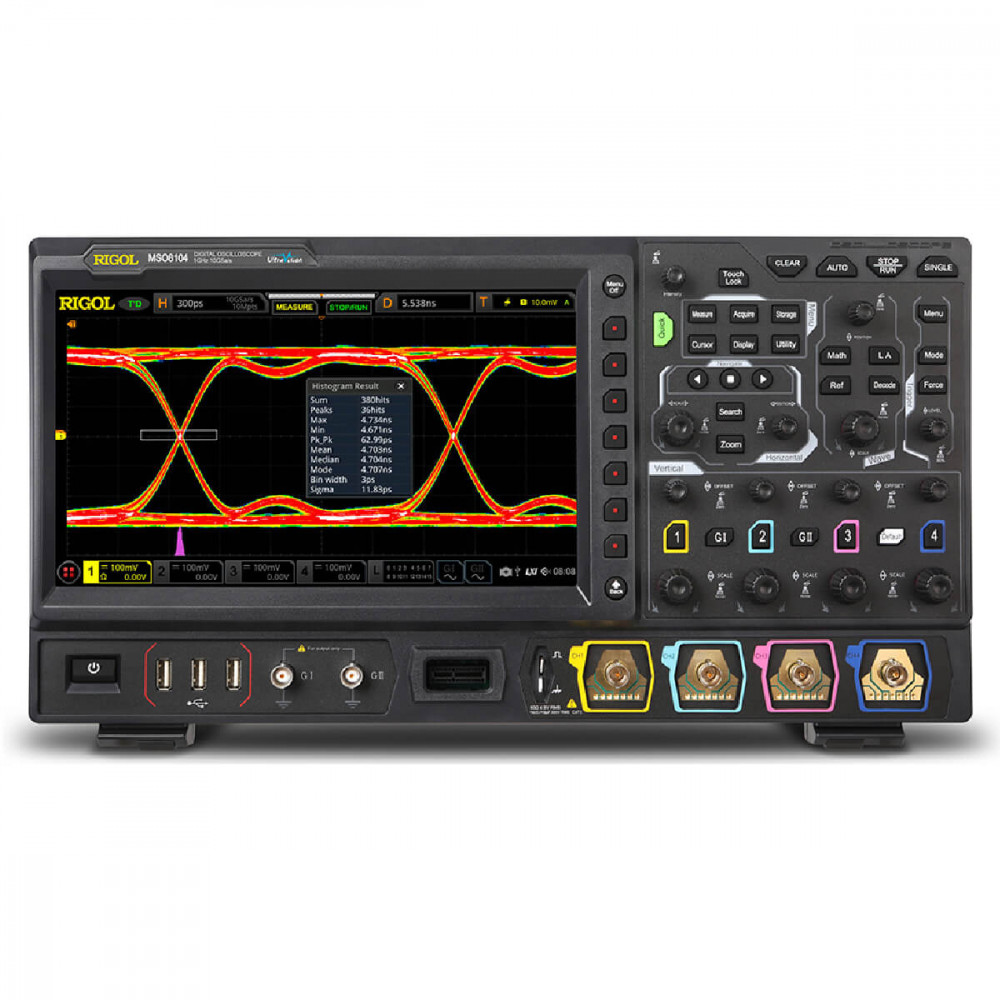

MSO8104 – настольный комбинированный цифровой осциллограф смешанных сигналов высокого класса. Модель имеет полосу пропускания 1 ГГц, 4 аналоговых и 16 цифровых каналов, большой цветной "мультитач" дисплей 10.1” и небольшие габариты: Д 410 мм *В 224 мм * Ш 135 мм; вес 4 кг.
Осциллографы серии построены на платформе RIGOL UltraVision II с использованием запатентованной разработки компании RIGOL - чипа ASIC®RIGOL, что обеспечивает возможность сбора данных с частотой дискретизации до 10 Гвыб/с (1 канал) и высокую интеграцию всех функций.
Прибор имеет формат 7-в-1 с комбинированным функционалом: осциллограф, логический анализатор, анализатор спектра, генератор сигналов, вольтметр, частотомер и анализатор протоколов.
Особенности и преимущества
- комбинированный прибор формата 7-в-1;
- 10.1” сенсорный цветной экран Touch-Screen;
- производительная аналоговая полоса 1 ГГц;
- поддержка программ расширенного анализа джиттера и глазковой диаграммы;
- оперативная память измерительного оборудования;
- запуск, декодирование и визуализация трафика;
- минимизация "мертвой зоны" между событиями запуска и усилением;
- поиск плохо выявляемых проблем в сложных цифровых потоках.
| RIGOL MSO8104 | |||||
|---|---|---|---|---|---|
|
Аналоговая полоса пропускания |
1 ГГц |
||||
|
Кол-во аналоговых каналов |
4 | ||||
|
Частота дискретизации в реальном времени |
10 Гвыб/с (1 канал) 5 Гвыб/с (2 канала) 2,5 Гвыб/с (4 канала) |
||||
|
Макс. длина записи |
500 Мточек (1 канала) 250 Мточек (2 канала) 125 Мточек (4 канала) |
||||
|
Скорость захвата осциллограмм |
600,000 осц/с |
||||
|
Кол-во цифровых каналов |
16 |
||||
|
Встроенный источник сигнала |
2 канала (опция) |
||||
| Масса | 4 кг | ||||
|
Размеры |
410 х 224 х 135 мм | ||||
