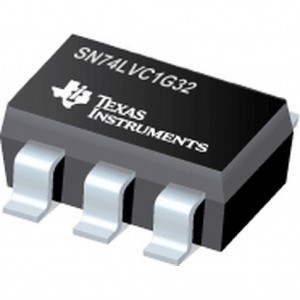

SN74LVC1G32DBVR, Логический элемент ИЛИ электропитание 1.65...5.5В, Iп=10мкА, Iвых=24мА, t=3.6нс(+3.3В), -40°С...85°С КМОП кристалл, SOT23-5
Изображения служат только для ознакомления. См. документацию товара
Логический элемент ИЛИ электропитание 1.65...5.5В, Iп=10мкА, Iвых=24мА, t=3.6нс(+3.3В), -40°С...85°С КМОП кристалл, SOT23-5
Технические параметры
-
КорпусSOT-23-5
-
Тип упаковкиTape and Reel (лента в катушке)
-
Нормоупаковка3000 шт
-
Вес брутто0.03 г.
-
Напряжение питания, В
Описание SN74LVC1G32DBVR
The SN74LVC1G32DBVR is a Single 2-input Positive-OR Gate, designed for 1.65 to 5.5V VCC operation. The SN74LVC1G32DBVR device performs the Boolean function Y = A + B or Y = A\ + B\ in positive logic. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range. ESD protection exceeds JESD 22, 2000V human body model (A114-A), 200V machine model (A115-A) and 1000V charged-device model (C101).
• Supports 5V VCC operation
• Inputs accept voltages to 5.5V
• Supports down translation to VCC
• Maximum TPD of 3.6ns at 3.3V
• Low power consumption, 10µA maximum ICC
• ±24mA Output drive at 3.3V
• Ioff supports live insertion, partial-power-down mode and back-drive protection
• Latch-up performance exceeds 100mA per JESD 78, class II
• Green product and no Sb/Br
| Серия | 74LVC |
| Тип логичекого элемента | 2или |
| Кол-во элементов | 1 |
| Напряжение питания, В | 1.65…5.5 |
| Максимальный выходной ток: High/Low, мА | -32/32 |
| Логический уровень - Low, В | 0.7…0.8 |
| Логический уровень - High, В | 1.7…2 |
| Максимальное время задержки при Max V и CL, нс | 4 |
| Рабочая температура, °C | -40…+125 |
| Корпус | sot-23-5 |
| Вес, г | 0.08 |
-
SN74LVC1G32DBVT GATE OR 1CH 2-INP SOT-23-5TexasSOT-23-5
