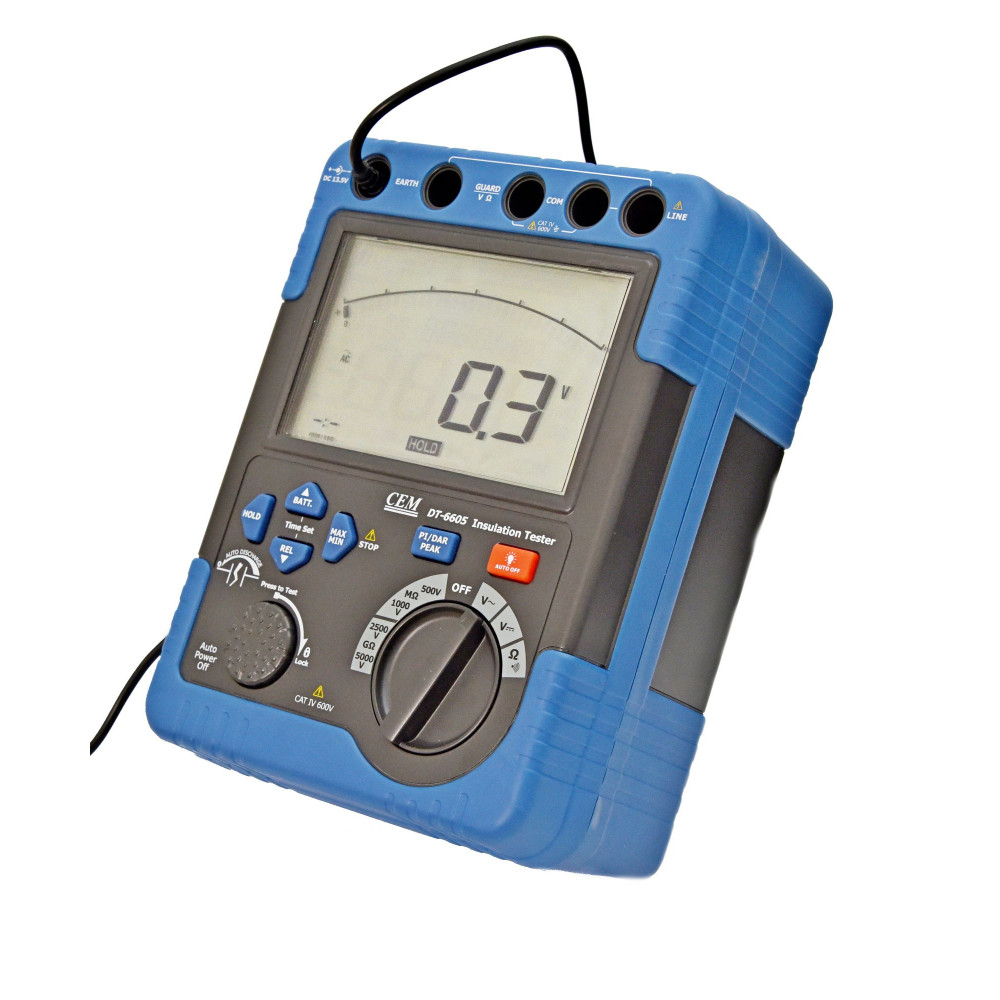

DT-6605 Мегаомметр, Измеритель сопротивления изоляции от 0,1 МОм до 60 ГОм ±2.5-4%, измерение напряжения и сопротивления
Изображения служат только для ознакомления
Цена от:
39 780,00 руб.
-
1+39 780,00 ₽Срок:5 днейНаличие:136Минимум:Мин: 1Количество в заказ
Описание DT-6605 Мегаомметр
Высоковольтный измеритель DT-6605 сопротивления изоляции представляет собой портативный прибор, предназначенный в первую очередь для измерения напряжения переменного/постоянного тока, сопротивления, прозвонки цепи / измерения сопротивления изоляции.
Данный мегаомметр представляет собой управляемый микрокомпьютер, 4-х диапазонный высоковольтный измеритель сопротивления изоляции, предназначенный для измерения сопротивления изоляции, напряжения переменного/постоянного тока, прозвонки цепи/ измерения сопротивления изоляции. Он разработан в соответствии со следующими стандартами безопасности: IEC 61010-1 (CAT IV 600 В Степень загрязнения 2) и IEC 61010-031 (требования безопасности к щупам электрическим ручным для электрических измерений и испытаний)
- Диапазон испытания изоляции: от 0,1 МОм до 60 ГОм
- Напряжение испытания изоляции: 500 В, 1000 В, 2500 В, 5000 В
- Напряжение переменного/постоянного тока: от 0,5 В до 600 В
- Тестирование электропроводности цепи при 200 мА
- Сопротивление: от 0,1 Ом до 6 кОм
- Функция автоматической разрядки и функция предупреждения о наличии испытательного высокого напряжения.
При измерении сопротивления изоляции цепей с ёмкостной составляющей происходит автоматическая разрядка этих цепей после окончания измерения. Разрядку можно увидеть на аналоговой гистограмме.
- Функция выбора уровней подсветки для облегчения работы в тускло освещённом месте или при работе в ночное время.
- Предупреждающие символы схемы под напряжением плюс звуковой аварийный сигнал.
- Если схема находится под напряжением, то проверка изоляции будет невозможна при напряжении выше 30 В для дополнительной защиты пользователя.
- Функция автоматического отключения питания прибора и проверки зарядки батареи.
- С помощью функции измерения по таймеру процесс измерения выполняется автоматически в заданное время.
- Измерение с учётом коэффициента поляризации (PI)
Коэффициент поляризации можно измерить с помощью функции автоматического измерения соотношения сопротивления в 1 мин. и 10 мин. двух моментов времени и автоматически (Pass/Fail). - С коэффициентом остаточной поляризации (DAR)
Коэффициент остаточной поляризации рассчитывается с помощью функции автоматического измерения соотношения сопротивления в 30 сек. и 1 мин. в двух моментах времени и автоматически (Pass/Fail). - Автоматическое ранжирование с максимальным индуцируемым числом 6000 на ЖК-дисплее и аналоговой гистограмме.
- Относительные значения МАКСИМУМА/МИНИМУМА, ПИКА и функции удержания данных для измерений напряжения постоянного/переменного тока.
- Источник питания: 8 батарей (LR14/R14) по 1,5 В
Характеристики DT-6605 Мегаомметр:
| Измерение сопротивления изоляции | ||||
| Номинальное напряжение | 500В | 1000В | 2500В | 5000В |
| Диапазон измерений (автоматически й выбор) | 0,005 - 6,000 МОм 6,01 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм | 0,005 - 6,000 МОм 6,01 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм | 0,05 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм 6,1 – 60,0 ГОм | 0,05 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм 6,1 – 60,0 ГОм |
| Напряжение холостого хода | Постоянный ток 500В +20%,-0% | Постоянный ток 1000В +20%,-0% | Постоянный ток 2500В +20%,-0% | Постоянный ток 5000В +20%,-0% |
| Номинальный ток | 1 - 1,2 мА (при нагрузке в 0,5 МОм) | 1 - 1,2 мА (при нагрузке в 1 МОм) | 1 - 1,2 мА (при нагрузке в 2,5 МОм) | 1 - 1,2 мА (при нагрузке в 5 МОм используйте сетевой адаптер) |
| Ток короткого замыкания | Около 1 мА | |||
| Погрешность | ±2,5% от снятия показаний ±15 число цифр (при 0,005 - 600,0 МОм) ±3% от снятия показаний ±15 число цифр (при 0,61 - 6,00 ГОм) ±4% от снятия показаний ±15 число цифр (при 6,1 - 60,0 ГОм) | |||
| Диапазон напряжений на мониторе | от 5 до 6000В постоянного тока (разрешение 1В) погрешность ±1,5% от снятия показаний ±5 число цифр Примечание: Этот монитор используется для проверки электрических зарядов, хранящихся на испытываемом оборудовании, с целью выявления разрядки. Измеренное значение напряжения, отображённое на ЖК-дисплее, является эталонной величиной. Прибор показывает неточные значения при напряжении более 30 В. | |||
|
Измерение напряжения постоянного/переменного тока |
|||
|
|
Диапазон |
Разрешение |
Погрешность |
|
Напряжение постоянного тока |
0,5 - 600,0 В |
0,1 В |
±1,0% от снятия показаний ±5 число цифр |
|
Напряжение переменного тока (от 40 до 400Гц) |
0,5 - 600,0 В |
0,1 В |
±1,0% от снятия показаний ±5 число цифр (от 40 до 60Гц) ±2,5% от снятия показаний ±10 число цифр (от 61 до 400Гц) |
|
Измерение низкого сопротивления и прозвонка цепи |
|||
|
|
Диапазон |
Разрешение |
Погрешность |
|
Сопротивление (автоматический выбор) |
0,1 - 600,0 Ом |
0,1 Ом |
±1,5% от снятия показаний ±10 число цифр |
|
601 - 6,000 кОм |
0,001 кОм |
±1,5% от снятия показаний ±15 число цифр |
|
|
Звуковой сигнал при прозвонке цепи: 50 Ом |
|||
|
Ток короткого замыкания: 200 мА |
|||
|
Напряжение испытания холостого хода: 4,5 В |
|||
Комплектация Мегомметра DT-6605
|
№ |
Описание |
Количество |
|
1. |
Руководство по эксплуатации. Паспорт |
1 шт. |
|
2. |
Один щуп чёрного тестового провода с одним зажимом «крокодил» |
1 шт. |
|
3. |
Один щуп зелёного тестового провода с одним зажимом «крокодил» |
1 шт. |
|
4. |
Один щуп красного тестового провода с одним зажимом «крокодил» |
1 шт. |
|
5. |
Два щупа красного тестового провода с одним зажимом «крокодил» |
1 шт. |
|
6. |
Батареи R14 по 1,5В |
8 шт. |
|
7. |
Кейс для хранения |
1 шт. |
|
8. |
Сетевой адаптер (входное напряжение от 110 до 230 В, частотный диапазон 50/60 Гц, выходное напряжение постоянного тока 1,5 В, сила тока 1,0 А) |
1 шт. |
