Boost - Драйвер с конвертером напряжения (Boost)
ΔIвых. - Точность установки выходного тока
N - Количество светодиодов (СД)
Iмакс. - Максимальный ток управления СД
Uвх. - Входное напряжение
Iвозвр. - Ток возврата
Iвозвр.откл. - Ток возврата в отключенном режиме
ПП - Драйвер последовательного порта
ПарД - Параллельный драйвер
| Наименование | Краткое описание | Корпус | Только драйвер | Boost | ΔIвых. | N | Iмакс. | Uвх. | ПП | Контроль яркости | ПарД |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FAN5340 | Синхронный повышающий драйвер постоянного тока для последовательного включения светодиодов с регулировкой яркости и отключением нагрузки | WL-CSP, MLP | да | индуктивный | 0 | 4 | 25 мА | 2,7…5,5 | да | ШИМ | нет |
| FAN5341 | Асинхронный драйвер постоянного тока для 4-х последовательно включенных светодиодов с интегрированным диодом Шоттки и цифровым однопроводным интерфейсом управления | UMLP | да | индуктивный | 0 | 4 | 25 мА | 2,7…5,5 | да | цифровой | нет |
| FAN5343 | Драйвер 6-ти последовательно включенных светодиодов с интегрированным диодом Шоттки и цифровым однопроводным интерфейсом управления | UMLP | да | индуктивный | 0 | 6 | 25 мА | 2,7…5,5 | да | цифровой | нет |
| FAN5602 | Универсальный понижающий-повышающий DC/DC преобразователь | MLP | нет | на переключаемых конденсаторах | 3% | 150 мА | 2,7…5,5 | нет | нет | нет | |
| FAN5607 | Драйвер СИД постоянного тока с автонастраивающимся преобразователем и DC/DC конвертером | MLP | нет | на переключаемых конденсаторах | 3% | 4 | 30 мА | 2,7-5,5 | нет | аналоговый, ШИМ | да |
| FAN5622 | Линейный драйвер светодиодов с однопроводным цифровым интерфейсом управления | SSOT-23 | да | 3% | 2 | 60 мА | 2,7…5,5 | да | цифровой | да | |
| FAN5624 | Линейный драйвер светодиодов с однопроводным цифровым интерфейсом управления | UMLP | да | 3% | 4 | 120 мА | 2,7…5,5 | да | цифровой | да | |
| FAN5626 | Линейный драйвер светодиодов с однопроводным цифровым интерфейсом управления | MLP | да | 3% | 6 | 180 мА | 2,7…5,5 | да | цифровой | да | |
| FAN5646 | Программируемый драйвер «мягкого» мигания светодиодов с однопроводным интерфейсом управления TinyWire | WLCSP, SC-70, | нет | - | 1 | 20 мА | 2,7…5,5 | да | цифровой | нет | |
| FAN5665 | Высокоэффективный повышающий преобразователь | WLCSP | нет | на переключаемых конденсаторах | 3% | 30 мА | 2,9…5,5 | нет | нет | нет | |
| FAN5701 | Компактный драйвер 6-ти светодиодов для мобильных приложений | WLCSP, UMLP | да | на переключаемых конденсаторах | 3% | 6 | 180 мА | 2,7…5,5 | да | цифровой | да |
| FAN5702 | Компактный драйвер 6-ти светодиодов с I2C интерфейсом управления | WLCSP, UMLP | да | на переключаемых конденсаторах | 3% | 6 | 180 мА | 2,7…5,5 | да | цифровой | да |
| FAN5611 | Драйвер СИД с низким падением напряжения для белых, синих и любых многоцветных СИД | MLP, SC70 | да | 3,0% | 4 | 40 мА | 3,3-5,5 | нет | аналоговый, ШИМ | да | |
| FAN5617 | Высокоэффективный драйвер СИД постоянного тока с автонастраивающимся преобразователем и однопроводным контролем | MLP | да | на переключаемых конденсаторах | 3,0% | 3 | 90 мА | 2,5 | нет | цифровой | да |
| FAN5616 | Высокоэффективный драйвер СИД постоянного тока с автонастраивающимся преобразователем | MLP | нет | на переключаемых конденсаторах | 3,0% | 3 | 40 мА | 2,5-5,5 | нет | аналоговый, ШИМ, цифровой | да |
| FAN5607 | Драйвер СИД постоянного тока с автонастраивающимся преобразователем и DC/DC конвертером | MLP | нет | на переключаемых конденсаторах | 3,0% | 4 | 30 мА | 2,7-5,5 | нет | аналоговый, ШИМ | да |
| FAN5608 | параллельный/последовательный драйвер СИД с регулировкой тока, повышающим DC/DC конвертером | MLP | нет | с индуктивностью в роли накопителя | 3,0% | 12 | 20 мА | 2,7-5 | да | аналоговый, ШИМ, цифровой | да |
| FAN5610 | Драйвер СИД для белых, синих и любых многоцветных СИД | MLP | да | 7,5% | 4 | 20 мА | 2,7-5,5 | нет | ШИМ, цифровой | да | |
| FAN5614 | Драйвер СИД с низким падением напряжения для белых, синих и любых многоцветных СИД | SC70 | да | 3,0% | 2 | 80 мА | 3,3-5,5 | нет | аналоговый, ШИМ | да | |
| FAN5613 | Драйвер СИД с низким падением напряжения для белых, синих и любых многоцветных СИД | MLP | да | 3,0% | 4 | 40 мА | 3,3-5,5 | нет | аналоговый, ШИМ | да | |
| FAN5612 | Драйвер СИД с низким падением напряжения для белых, синих и любых многоцветных СИД | SC70 | да | 3,0% | 3 | 40 мА | 3,3-5,5 | нет | аналоговый, ШИМ | да | |
| FAN5609 | Драйвер СИД постоянного тока с автонастраивающимся преобразователем и DC/DC конвертером | MLP | нет | на переключаемых конденсаторах | 5,0% | 4 | 20 мА | 2,7-5,5 | нет | ШИМ, цифровой | да |

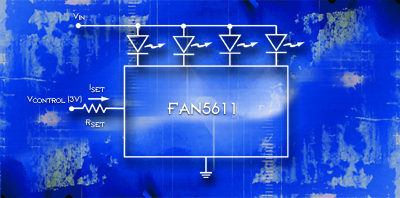

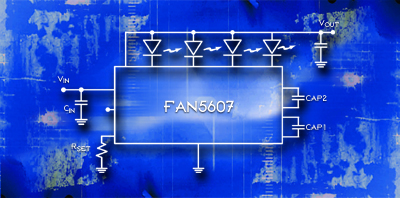

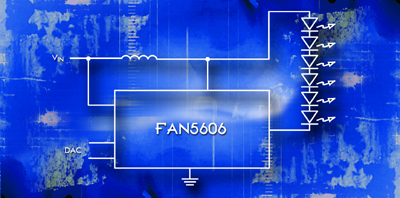

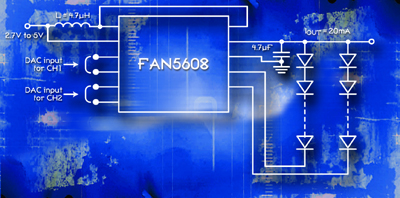

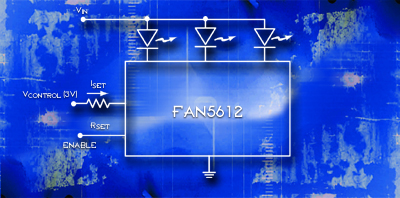

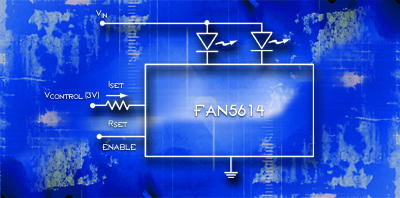

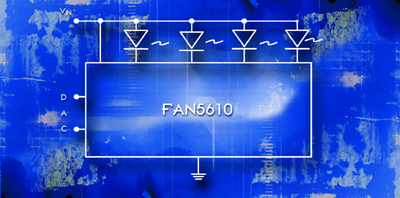

Схемы подключения и демонстрационные платы:
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
