Вашему вниманию предлагается обзор малогабаритных цилиндрических электрических соединителей серий 2РМх зарубежных и отечественных производителей.
Соединители серии 2РМ предназначены для применения в цепях с напряжением до 700 В постоянного или переменного (с частотой до 3 Мгц) тока. Соединители состоят из корпуса, изолятора и контактов. Блочные части соединителей имеют гайки под экранированный или неэкранированный кабель. Сочленение приборных и кабельных частей соединителей производится резьбовой гайкой на кабельной части соединителя. В сочлененном состоянии соединители обеспечивают пылезащищенность контактов и мест подсоединения проводов к контактам.
Изделия производителя Dafa
Партнамбер (наименование) изделий данных серий компании таков:

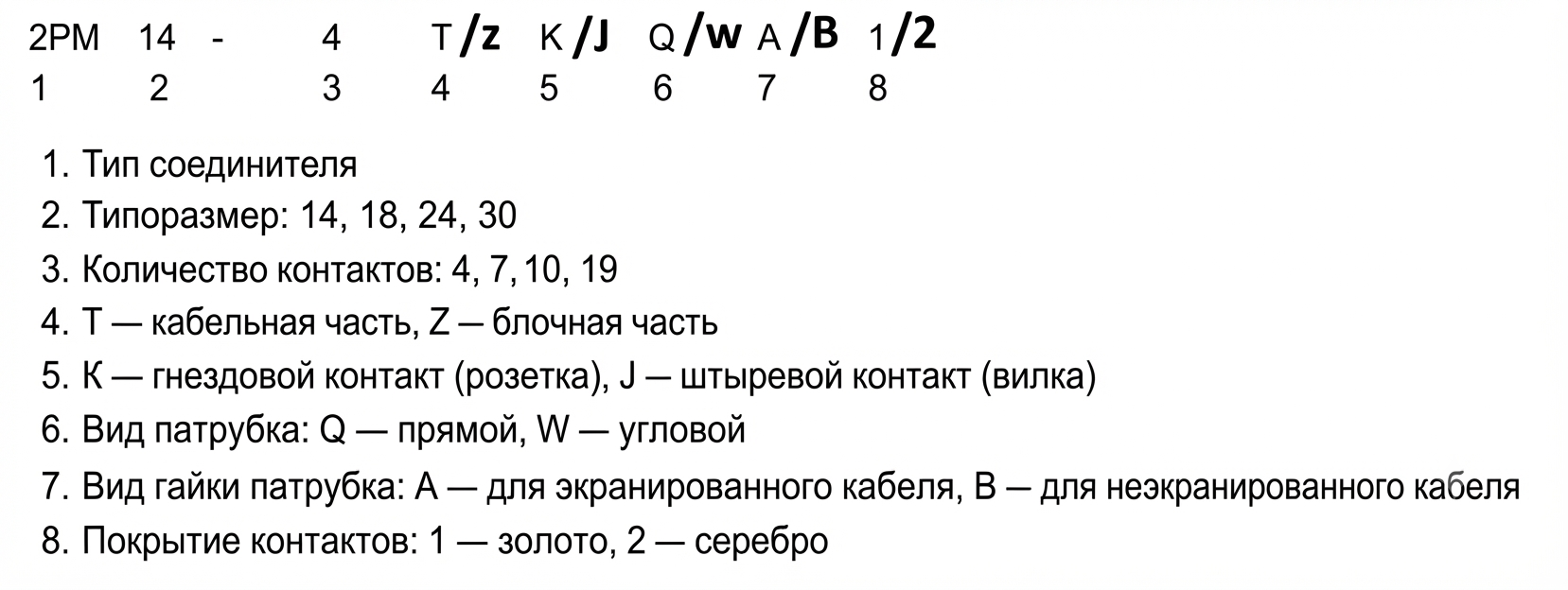

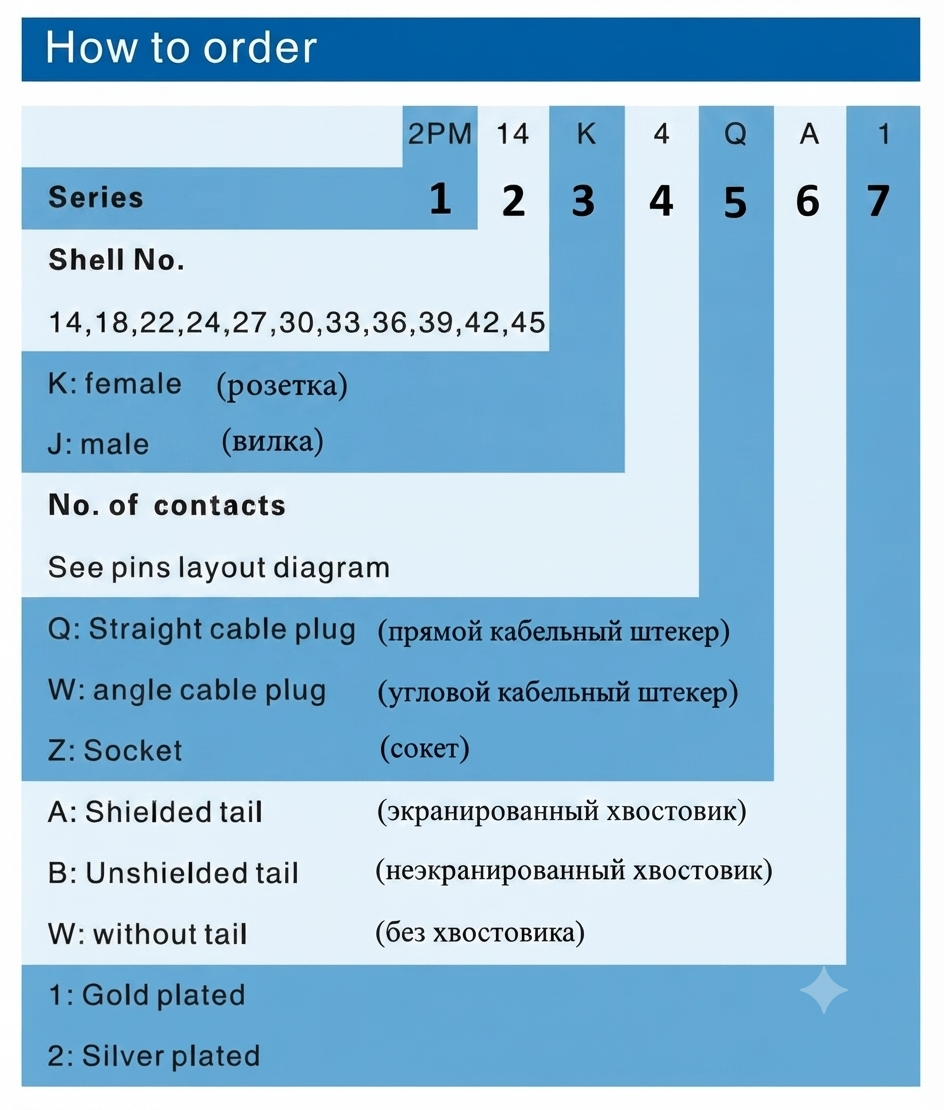

Пример расшифровки партнамбера (наименования) производителя DAFA 2PM18J7ZW2
- 2РМ - тип соединителя
- 18 – условный размер
- J - часть соединителя вилка
- 7 – количество контактов
- Z - сокет
- W – изделие без хвостовика
- 2 - серебряное покрытие контактов
Изделия производителя Pol-Sun
Партнамбер (наименование) изделий данных серий компании таков:
Пример расшифровки партнамбера (наименования) производителя Pol-sun 2PM18-7ZJ2
- 2РМ - тип соединителя
- 18 – условный размер
- 7 – количество контактов
- Z - блочное исполнение корпуса
- J – часть соединителя вилка
- позиции 6 и 7 наименования отсутствуют, т.к. изделие без патрубка
- 2 - серебряное покрытие контактов
Изделия отечественных производителей.
Основными отечественными производителями электрических соединителей серий 2РМх являются предприятия "Исеть", "ПО Октябрь" и "Элекон".
Все изделия серии 2РМх этих предприятий имеют одну и ту же систему партнамберов или наименований.

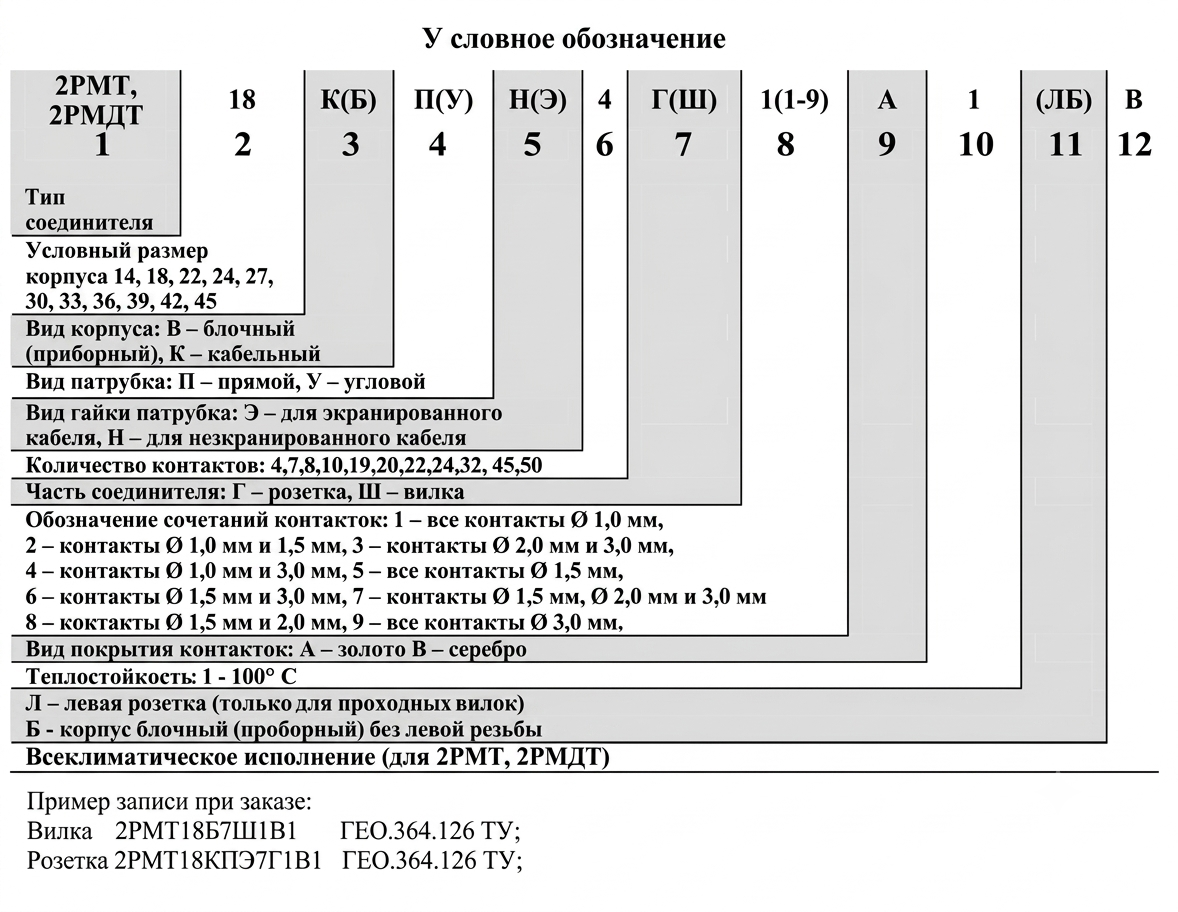

Пример расшифровки партнамбера (наименования) отечественных производителей 2РМТ18Б7Ш1В1В
- 2РМТ - тип соединителя
- 18 - условный размер
- Б - блочное исполнение корпуса
- позиции 4 и 5 наименования отсутствуют, т.к. изделие без патрубка
- 7- количество контактов
- Ш – часть соединителя вилка
- 1 – контакт сочетания диаметром 1.0 мм
- В – серебряное покрытие контактов
- 1 – теплостойкость +1°С…+100°С
- позиция наименования 11 отсутствует
- В – всеклиматическое исполнение.
Более подробная информация о соединителях серий 2РМх отечественных производителей - здесь.
Там же можно ознакомиться с сочетанием контактов соединителей по диаметрам, а так же с конструкцией и размерами.
-
