17.03.2017

Семисегментный индикатор - устройство отображения информации. Это - наиболее простая реализация индикатора, который может показывать упрощённые изображения арабских цифр, а также некоторых букв.



Сегментный индикатор был изобретён и запатентован в 1910 году Фрэнком Вудом. Его вариант был восьмисегментным - дополнительным был косой сегмент для отображения четвёрки. Патент практически не использовался - вплоть до 1960-х годов для отображения цифр применялись знаковые индикаторы тлеющего разряда или просто десять лампочек.



Семисегментный индикатор состоит из семи элементов индикации (сегментов), которые могут включаться независимо друг от друга. Всего индикатор имеет 128 вариантов состояния сегментов. Часто такие индикаторы делают в курсивном (наклонном) начертании. Сегменты обозначаются буквами от A до G; восьмой сегмент - десятичная точка, которой отображается дробный разделитель. Несмотря на наличие этого восьмого сегмента практически во всех типах таких индикаторов, их всё равно называют семисегментными.

Светодиоды достаточно легко изготавливать в форме сегментов, поэтому светодиодные индикаторы имеют предельно простую, унифицированную форму, небольшую стоимость и получили широкое распространение для индикации режимов работы различных устройств. В одном корпусе могут размещаться сразу несколько цифр (разрядов), такой индикатор называют многоразрядным.

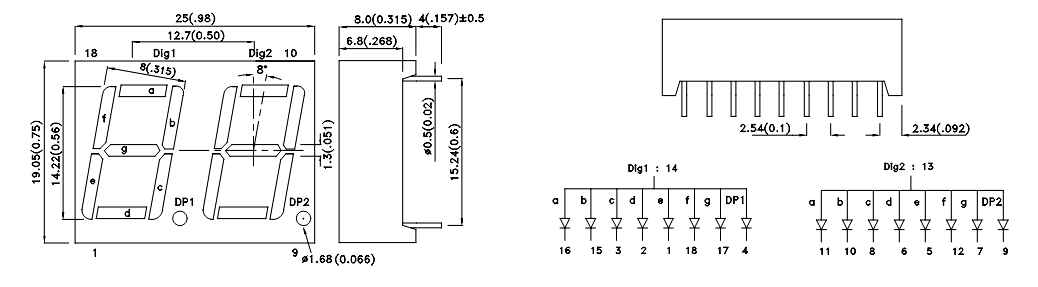

Вместе с другими элементами производства KingBright в продажу поступили двухразрядные светодиодные семисегментные индикаторы DA56-11GWA с высотой символа 14.22мм (0.56 дюйма).



Технические параметры индикаторов

  • Дополнительный символ: точка
  • Материал: gap
  • Цвет свечения: зеленый
  • Длина волны, нм: 568
  • Минимальная сила света Iv мин., мКд: 3
  • Максимальная сила света Iv макс., мКд: 10.5
  • При токе Iпр., мА: 10
  • Количество сегментов: 7
  • Количество разрядов: 2
  • Схема включения: общий анод
  • Высота знака, мм: 14.2
  • Максимальное прямое напряжение, В: 2.5
  • Максимальное обратное напряжение, В: 5
  • Максимальный прямой ток, мА: 25
  • Максимальный импульсный прямой ток, мА: 140
  • Рабочая температура, ºС: -40…85





Индикаторы имеют схему включения сегментов с общим анодом и могут работать в паре с дешифраторами соответствующего типа.
