Одноэлементная логика Fairchild Semiconductor
Семейство микросхем TinyLogic® компании Fairchild Semiconductor – это широкий спектр отдельных элементов высокоскоростной, малопотребляющей КМОП логики. Семейство выпускается в малогабаритных корпусах, благодаря чему возможна значительная экономия места на печатной плате, снижение задержки распространения сигнала, вследствие лучшей трассировки печатной платы, снижение помех и отсутствие паразитного энергопотребления от неиспользуемых элементов по сравнению с обычными микросхемами логики.
Семейство включает следующие типы микросхем-элементов, аналогичных по электрическим и временным характеристикам стандартным ИС логики:
- Элементы:
- элементы с двумя входами
- элементы с тремя входами
- элементы с гибкой логикой (многофункциональные элементы)
- Буферы:
- буферные элементы с выходом на триггерах Шмитта
- буферные элементы с открытым стоком на выходе
- буферные элементы с тремя состояниями на выходе
- два буфера/три буфера в одном корпусе
- Инверторы:
- инверторы со входом на триггерах Шмитта
- два/три инвертора в одном корпусе
- Ключи:
- коммутаторы нагрузки Accu Power™ для устройств с батарейным питанием
- ключи для однопроводных шин с ультрамалым сопротивлением в открытом состоянии
- ключи для аналоговых сигналов
- ключи для аудиоприложений с малым уровнем шума
- ключи для мультимедиа приложений
- USB ключи, шинные формирователи
- высокоскоростные ключи для видеоприложений
- Специализированные ИС:
- логические мультиплексоры
- логические декодеры
- триггеры
Сравнение серий микросхем семейства TinyLogic™
| Серия TinyLogic™ | Аналогичная стандартная серия | Ток потребления Icc, мкА | Напряжение питания Ucc, В | Управление, мА | Максимальная задержка распространения сигнала или максимальное время переходного процесса, нс |
|---|---|---|---|---|---|
| HS | HC | 10 | 2-6 | ±1,1 при 3,0В; ±2,0 при 4,5В | 20 при 2,0В |
| HST | HCT | 10 | 4,5-5,5 | ±2,0 при 4,5В | 25 при 4,5В |
| UHS | LVX/LVC | 20 | 1,8-5,5 | ±4,0 при 1,65В; ±24,0 при 3,3В | 4,7 при 3,3В |
| ULP | 0,9 | 0,9-3,6 | ±1,0 при 1,5В; ±2,6 при 3,0В | 16 при 1,5В 7,0 при 3,3В |
|
| ULP-A | VCX | 0,9 | 0,9-3,6 | ±4,0 при 1,5В; ±24,0 при 3,3В | 7,2 при 1,5В |
В настоящее время компанией Fairchild Semiconductor выпускается широкий ряд микросхем семейства TinyLogic с одним (S), двумя (W) и тремя (N) элементами в одном.

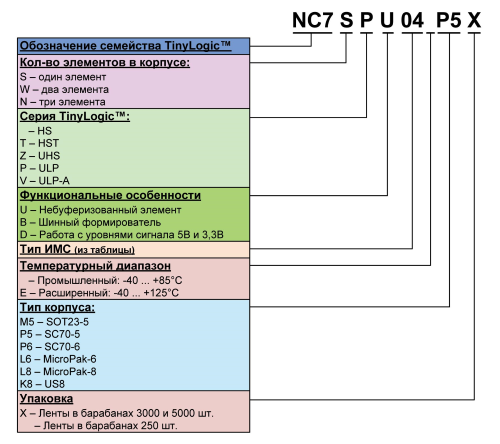

Пример обозначения:
NC7SZ125M5X
Одиночный быстродействующий повторитель и выходом с 3 состоянием, SOT-23-5
NC7SV126P5X
Одиночный повторитель с выходом с 3 состоянием, SC-70-5
NC7SP126P5X
Одиночный повторитель с выходом с 3 состоянием, SC-70-5
NC7SZ00M5X
Логический элемент 2-И-НЕ, SOT-23-5
NC7SP125P5X
Одиночный повторитель с выходом с 3 состоянием, SC-70-5
NC7SZ14M5X
Одиночный инвертор с триггером Шмитта, SOT-23-5
NC7SZ125P5X
Одиночный быстродействующий повторитель и выходом с 3 состоянием, SC-70-5
NC7WZ16P6X
Сдвоенный повторитель, SC-70-6
NC7WZ17P6X
Сдвоенный триггер Шмитта, SC-70-6
NC7S32M5X
Логический элемент 2-ИЛИ, SOT-23-5
NC7SZ14P5X
Одиночный инвертор с триггером Шмитта, SC-70-5
NC7WZ04P6X
Сдвоенный инвертор, SC-70-6
NC7SZ08P5X
Логический элемент 2-И, SC-70-5
NC7SZ04P5X
Одиночный инвертор, SC-70-5
