Танталовые конденсаторы широкого применения AVX (Япония) для поверхностного монтажа уже на складе

Танталовые конденсаторы широкого применения AVX (Япония) для поверхностного монтажа уже на складе

22 января 2018 г.

Танталовые конденсаторы для поверхностного монтажа производства фирмы AVX – это высокотехнологичные элементы, применяемые во множестве современных электронных устройств. Они встроены в корпус из эпоксидной смолы. Анод конденсатора изготовлен из спеченного танталового порошка, твердый полупроводник (окисел марганца) используется для формирования электролита. Он же, собственно, и является катодом, и электрическое подключение к нему обеспечивается серебряным покрытием. Конденсаторы, имеющие такую конструкцию, в англоязычной литературе называются Solid Tantalum Capacitors.

Танталовые конденсаторы имеют высокую надежность, их наработка на отказ составляет свыше 500 000 часов.

Несомненным достоинством танталовых конденсаторов является низкая собственная индуктивность, малый ток утечки и тангенс угла потерь в диэлектрике, а также стабильность параметров в широком температурном диапазоне (-55°С... +85°С).

Отличают танталовые конденсаторы для поверхностного монтажа с малым значением эквивалентного последовательного сопротивления - Low ESR танталовые конденсаторы. Низкое последовательное сопротивление позволяет работать с большим током пульсаций.

Использования танталового порошка при изготовлении конденсаторов определяет их достаточно высокую цену.

TAJ серия - стандартная широкого применения

Для широкого применения фирма AVX выпускает танталовые чип-конденсаторы TAJ-серии в корпусах стандартных размеров.

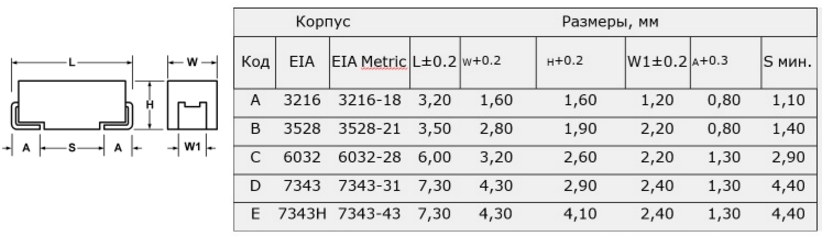

Стандартный ряд TAJ охватывает пять основных размеров, принятых разработчиками радиоаппаратуры во всем мире. Корпус V, добавленный к диапазону TAJ, позволяет увеличить рабочее напряжение.

Эксплуатационная температура от -55 °C до +85 °C при номинальном напряжении и до +125 °C при уменьшенном напряжении.
Диапазон емкостей: 0,1...2200 мкФ
Диапазон температур: -55 °C...+125 °C
Ток утечки: 1 мкА и 0,5 мкА
Допуск: ±10%(K) и ±20% (M)

Система обозначений:

Тип
См. таблицу выше
Код емкости: первые две цифры значащие в пикофарадах, третья цифра множитель (добавочное количество нулей)
Допуск: K= ±10%; M ±20%
Номинальное напряжение:
002= 2,5V
004= 4,0V
006= 6,3V
010= 10V
016= 16V
020= 20V
025= 25V
035= 35V
050= 50V
Упаковка: R = 7" T/R (стандартная); S = 13" T/R; A = золочение 7" T/R; B= золочение 13" T/R; H = лужение оловом 7"
T/R; K= лужение оловом 13" T/R;
Суффикс спецификации
Дополнительные характеристики могут быть добавлены по запросу

Полный список танталовых конденсаторов в каталоге на сайте

TAJD336K016RNJ ЧИП-конденсатор танталовый 33мкФ ±10% 16В типоразмер D лента на катушке Производитель: KYOCERA-AVX Корпус: 7343-28

Наличие:

5 166 шт

Внешние склады:

995 шт

Аналоги:

10 689 шт

Цена от:

от 23,68₽

TAJA105K016RNJ ЧИП-конденсатор танталовый 1мкФ 16В типоразмер A ±10% (3.2х1.6х1.6мм) SMD 3216-18 11Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3216-18

Наличие:

12 633 шт

Внешние склады:

155 576 шт

Аналоги:

42 531 шт

Цена от:

от 5,82₽

TAJB106M016SNJ ЧИП-конденсатор танталовый 10мкФ 16В типоразмер B ±20% (3.5х2.8х1.9мм) выводы внутрь SMD 3528-21 2.8Ом 125°С Производитель: KYOCERA-AVX Корпус: 3528-21

Наличие:

818 шт

Аналоги:

622 955 шт

Цена от:

от 9,39₽

TAJD107K020RNJ ЧИП-конденсатор танталовый 100мкФ 20В типоразмер D ±10% (7.3х4.3х2.9мм) SMD 7343-31 0.5Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 7343-28

Наличие:

1 609 шт

Внешние склады:

16 377 шт

Аналоги:

76 898 шт

Цена от:

от 37,21₽

TAJB107M010RNJ ЧИП-конденсатор танталовый 100мкФ 10В типоразмер B ±20% (3.5х2.8х1.9мм) выводы внутрь SMD 3528-21 1.4Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3528-21

Наличие:

1 287 шт

Внешние склады:

141 647 шт

Аналоги:

57 920 шт

Цена от:

от 15,97₽

TPSB476K010R0250 ЧИП-конденсатор танталовый 47мкФ 10В типоразмер B ±10% (3.5х2.8х1.9мм) выводы внутрь SMD 3528-21 0.25Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3528-21

Наличие:

10 551 шт

Внешние склады:

6 000 шт

Аналоги:

57 503 шт

Цена от:

от 15,81₽

TAJB336K010RNJ ЧИП-конденсатор танталовый 33мкФ 10В типоразмер B ±10% (3.5х2.8х1.9мм) выводы внутрь SMD 3528-21 1.8Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3528-21

Наличие:

5 944 шт

Внешние склады:

8 000 шт

Аналоги:

17 650 шт

Цена от:

от 10,64₽

TAJC106K020RNJ ЧИП-конденсатор танталовый 10мкФ 20В типоразмер C ±10% (6х3.2х2.6мм) выводы внутрь SMD 6032-28 1.2Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 6032-28

Наличие:

2 434 шт

Внешние склады:

3 859 шт

Аналоги:

25 094 шт

Цена от:

от 12,06₽

TPSA106K010R0900 ЧИП-конденсатор танталовый 10мкФ 10В типоразмер A ±10% (3.2х1.6х1.6мм) выводы внутрь SMD 3216-18 0.9Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3216-18

Наличие:

7 432 шт

Внешние склады:

12 000 шт

Аналоги:

44 233 шт

Цена от:

от 7,91₽

TAJA156K010RNJ ЧИП-конденсатор танталовый 15мкФ 10В типоразмер A ±10% (3.2х1.6х1.6мм) выводы внутрь SMD 3216-18 3.2Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3216-18

Наличие:

5 236 шт

Внешние склады:

12 000 шт

Аналоги:

10 931 шт

Цена от:

от 4,64₽

TAJD337K010RNJ ЧИП-конденсатор танталовый 330мкФ 10В типоразмер D ±10% (7.3х4.3х2.9мм) SMD 7343-31 0.9Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 7343-28

Наличие:

8 596 шт

Внешние склады:

107 070 шт

Аналоги:

51 287 шт

Цена от:

от 32,32₽

TAJB106K010RNJ ЧИП-конденсатор танталовый 10мкФ 10В типоразмер B ±10% (3.5х2.8х1.9мм) SMD 3528-21 2.5Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3528-21

Наличие:

39 614 шт

Внешние склады:

27 530 шт

Аналоги:

144 762 шт

Цена от:

от 6,96₽

TAJB226K020RNJ ЧИП-конденсатор танталовый 22мкФ 20В типоразмер B ±10% (3.5х2.8х1.9мм) SMD 3528-21 1.8Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3528-21

Наличие:

50 149 шт

Внешние склады:

45 756 шт

Аналоги:

93 089 шт

Цена от:

от 9,71₽

TAJA155K025RNJ ЧИП-конденсатор танталовый 1.5мкФ 25В типоразмер A ±10% (3.2х1.6х1.6мм) SMD 3216-18 7.5Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3216-18

Наличие:

4 215 шт

Внешние склады:

12 000 шт

Аналоги:

4 157 шт

Цена от:

от 8,27₽

TAJA106K010RNJ ЧИП-конденсатор танталовый 10мкФ 10В типоразмер A ±10% (3.2х1.6х1.6мм) SMD 3216-18 3Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3216-18

Наличие:

48 830 шт

Внешние склады:

269 970 шт

Аналоги:

1 043 335 шт

Цена от:

от 5,64₽

TAJA475K020RNJ ЧИП-конденсатор танталовый 4.7мкФ 20В типоразмер A ±10% (3.2х1.6х1.6мм) SMD 3216-18 4Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3216-18

Наличие:

4 389 шт

Внешние склады:

23 504 шт

Аналоги:

31 624 шт

Цена от:

от 5,95₽

TAJB475K016RNJ ЧИП-конденсатор танталовый 4.7мкФ ±10% 16В типоразмер B лента на катушке Производитель: KYOCERA-AVX Корпус: 3528-21

Наличие:

6 128 шт

Внешние склады:

60 042 шт

Аналоги:

81 786 шт

Цена от:

от 6,10₽

TAJC227K006RNJ ЧИП-конденсатор танталовый 220мкФ 6.3В типоразмер C ±10% (6х3.2х2.6мм) SMD 6032-28 1.2Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 6032-28

Наличие:

13 092 шт

Внешние склады:

4 000 шт

Аналоги:

15 090 шт

Цена от:

от 21,90₽

TAJA475K016RNJ ЧИП-конденсатор танталовый 4.7мкФ 16В типоразмер A ±10% (3.2х1.6х1.6мм) SMD 3216-18 4Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3216-18

Наличие:

13 771 шт

Внешние склады:

204 235 шт

Аналоги:

134 541 шт

Цена от:

от 6,36₽

TAJC476K010RNJ ЧИП-конденсатор танталовый 47мкФ 10В типоразмер C ±10% (6х3.2х2.6мм) выводы внутрь SMD 6032-28 1.2Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 6032-28

Наличие:

2 042 шт

Аналоги:

68 577 шт

Цена от:

от 20,38₽

TAJC475K035RNJ ЧИП-конденсатор танталовый 4.7мкФ 35В типоразмер C ±10% (6х3.2х2.6мм) SMD 6032-28 2.2Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 6032-28

Наличие:

3 403 шт

Внешние склады:

23 751 шт

Аналоги:

35 107 шт

Цена от:

от 15,61₽

TAJA105K020RNJ ЧИП-конденсатор танталовый 1мкФ 20В типоразмер A ±10% (3.2х1.6х1.6мм) выводы внутрь SMD 3216-18 9Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3216-18

Наличие:

179 шт

Внешние склады:

8 000 шт

Аналоги:

29 916 шт

Цена от:

от 11,39₽

TAJA106K006RNJ ЧИП-конденсатор танталовый 10мкФ 6.3В типоразмер A ±10% (3.2х1.6х1.6мм) SMD 3216-18 4Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3216-18

Наличие:

18 120 шт

Внешние склады:

12 000 шт

Аналоги:

48 624 шт

Цена от:

от 7,85₽

TAJD107K016RNJ ЧИП-конденсатор танталовый 100мкФ 16В типоразмер D ±10% (7.3х4.3х2.9мм) выводы внутрь SMD 7343-31 0.6Ом 125°С Производитель: KYOCERA-AVX Корпус: 7343-28

Наличие:

13 077 шт

Внешние склады:

11 594 шт

Аналоги:

110 040 шт

Цена от:

от 23,96₽

TAJA105K025RNJ ЧИП-конденсатор танталовый 1мкФ 25В типоразмер A ±10% (3.2х1.6х1.6мм) выводы внутрь SMD 3216-18 8Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3216-18

Наличие:

2 000 шт

Внешние склады:

12 000 шт

Аналоги:

27 466 шт

Цена от:

от 8,49₽

TAJB685K016RNJ ЧИП-конденсатор танталовый 6.8мкФ 16В типоразмер B ±10% (3.5х2.8х1.9мм) выводы внутрь SMD 3528-21 2.5Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3528-21

Наличие:

1 032 шт

Внешние склады:

12 000 шт

Аналоги:

13 818 шт

Цена от:

от 7,49₽

TAJB106K016RNJ ЧИП-конденсатор танталовый 10мкФ 16В типоразмер B ±10% (3.5х2.8х1.9мм) SMD 3528-21 2.8Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3528-21

Наличие:

60 449 шт

Внешние склады:

296 484 шт

Аналоги:

473 583 шт

Цена от:

от 7,90₽

TAJC476K016RNJ ЧИП-конденсатор танталовый 47мкФ 16В типоразмер C ±10% (6х3.2х2.6мм) SMD 6032-28 0.5Ом 125°С Производитель: KYOCERA-AVX Корпус: 6032-28

Наличие:

12 964 шт

Внешние склады:

35 157 шт

Аналоги:

131 663 шт

Цена от:

от 15,50₽

TAJA226K010RNJ ЧИП-конденсатор танталовый 22мкФ 10В типоразмер A ±10% (3.2х1.6х1.6мм) SMD 3216-18 3Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3216-18

Наличие:

90 241 шт

Внешние склады:

177 478 шт

Аналоги:

174 283 шт

Цена от:

от 9,40₽

TAJB335K025RNJ ЧИП-конденсатор танталовый 3.3мкФ 25В типоразмер B ±10% (3.5х2.8х1.9мм) SMD 3528-21 3.5Ом 125°С лента на катушке Производитель: KYOCERA-AVX Корпус: 3528-21

Наличие:

1 505 шт

Аналоги:

23 686 шт

Цена от:

от 29,82₽

TAJC106K016RNJ ЧИП-конденсатор танталовый 10мкФ ±10% 16В типоразмер C лента на катушке Производитель: KYOCERA-AVX Корпус: 6032-28

Наличие:

4 793 шт

Внешние склады:

110 200 шт

Аналоги:

106 998 шт

Цена от:

от 9,83₽

TAJB475K010RNJ ЧИП-конденсатор танталовый 4.7мкФ 10В типоразмер B ±10% (3.5х2.8х1.9мм) SMD 3528-21 4Ом 125°C лента на катушке Производитель: KYOCERA-AVX Корпус: 3528-21

Наличие:

4 106 шт

Внешние склады:

8 000 шт

Аналоги:

29 912 шт

Цена от:

от 11,10₽
