SPW17N80C3FKSA1, Полевой транзистор, N-канальный, 800 В, 17 А

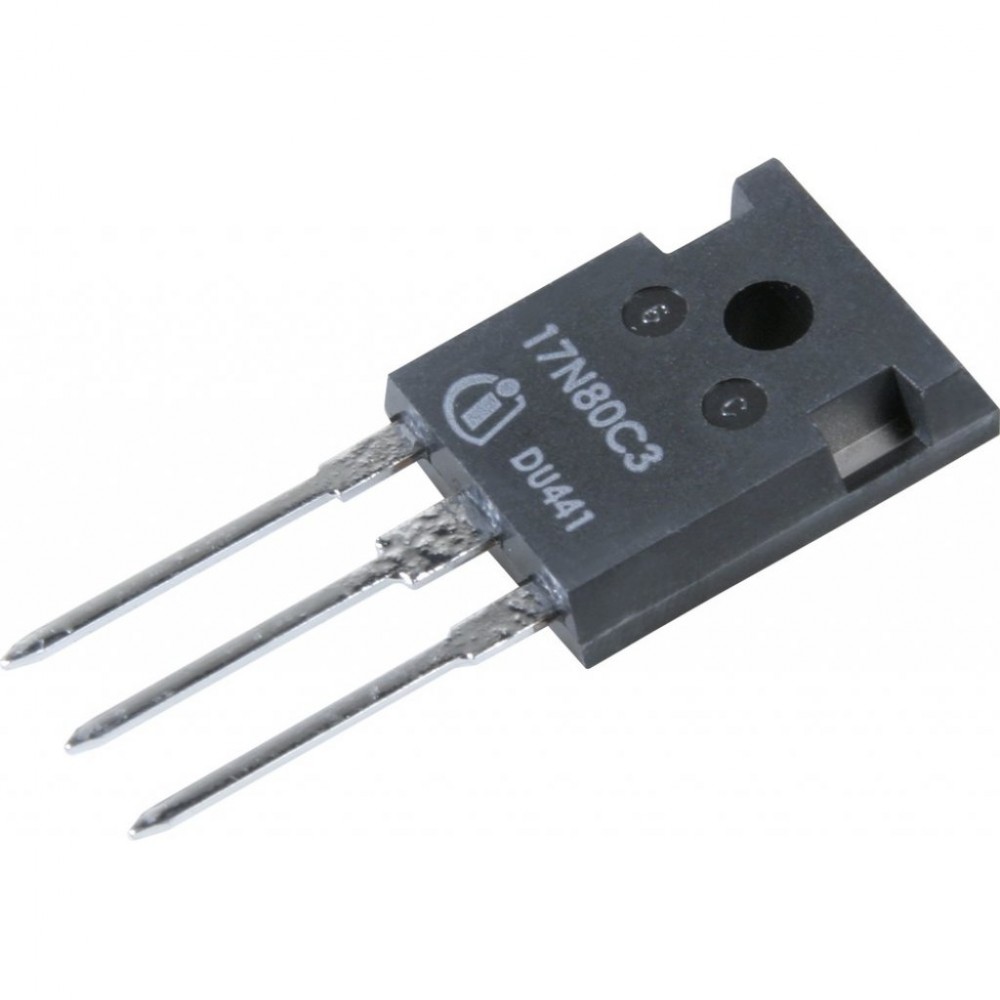

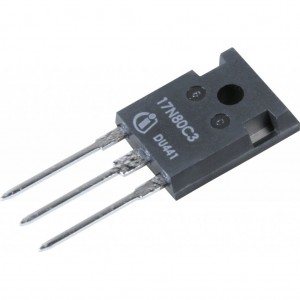

*Изображения служат только для ознакомления. См. DataSheet продукта

Полевой транзистор, N-канальный, 800 В, 17 А
Код товара: 239643
Дата обновления: 19.09.2021 18:10
Цена от: 279,70 руб.
Адрес доставки
Для расчета срока и стоимости доставки, пожалуйста, выберите страну/регион/населенный пункт.
Доставка SPW17N80C3FKSA1, Полевой транзистор, N-канальный, 800 В, 17 А в Екатеринбург

Технические параметры

  • Корпус
    TO-247
  • Тип упаковки
    Tube (туба)
  • Нормоупаковка
    30 шт.
  • Вес брутто
    8.48 г.
  • Напряжение исток-сток макс.
  • Ток стока макс.
    17A
  • Сопротивление открытого канала
  • Мощность макс.
  • Тип транзистора
  • Пороговое напряжение включения макс.
  • Заряд затвора
  • Входная емкость
  • Тип монтажа

Описание SPW17N80C3FKSA1

Полевой транзистор, N-канальный, 800 В, 17 А

MOSFET, N, COOLMOS, TO-247; Transistor Type: MOSFET; Transistor Polarity: N; Voltage, Vds Typ: 800V; Current, Id Cont: 17A; Resistance, Rds On: 0.29ohm; Voltage, Vgs Rds on Measurement: 10V; Voltage, Vgs th Typ: 3V; Case Style: TO-247; Termination Type: Through Hole; Temperature, Operating Range: -55°C to +150°C; Current, Id Cont @ 25°C: 17A; Current, Idm Pulse: 51A; Pins, No. of: 3; Power Dissipation: 208W; Power, Pd: 208W; Power, Ptot: 208W; Temperature, Current: 25°C; Temperature, Full Power Rating: 25°C; Temperature, Tj Max: 150°C; Temperature, Tj Min: -55°C; Transistors, No. of: 1; Voltage, Vds: 800V; Voltage, Vds Max: 800V; Voltage, Vgs th Max: 3.9V
Корпус TO-247-3, Конфигурация и полярность N, Максимальное напряжение сток-исток 800 В, Ток стока номинальный при 25°C, без учета ограничений корпуса 17 А, Сопротивление открытого канала (мин) 290 мОм

Структураn-канал
Максимальное напряжение сток-исток Uси,В800
Максимальный ток сток-исток при 25 С Iси макс..А17
Максимальное напряжение затвор-исток Uзи макс.,В±30
Сопротивление канала в открытом состоянии Rси вкл. (Max) при Id, Rds (on)0.29 ом при 11a, 10в
Максимальная рассеиваемая мощность Pси макс..Вт208
Крутизна характеристики, S15
Корпусto247ac
Пороговое напряжение на затворе3.9
Вес, г7.5
