МИКРОСБОРКИ СПЕЦ.НАЗНАЧЕНИЯ

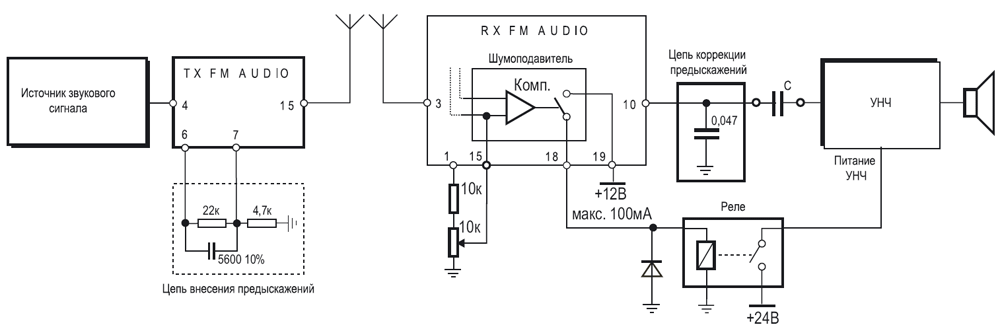

Специализированные микросборки TX FM AUDIO (радиопередатчик) и RX FM AUDIO (супергетеродинный радиоприемник) предназначены для высококачественной передачи звука в расширенном диапазоне низких частот - от 20 Гц до 30 кГц с использованием широкополосной частотной модуляции - девиация частоты ±75 кГц. Для улучшения качества звука в передатчике предусмотрено подключение цепей для изменения частотной характеристики (внесения предыскажений). Радиопередача и радиоприем происходит на частоте 433,80 МГц. Эти микросборки могут применяться в радиомикрофонах, аппаратуре селекторной связи, системах дистанционного управления (например на основе DTMF) и во множестве других приложений. Пример применения: |
 |
Общие технические характеристики TX FM AUDIO:
- Несущая частота 433,80 МГц, формируется от высокостабильного источника - резонатора ПАВ
- Импеданс по входу НЧ: 10 кОм, чувствительность входа: 100 мВ для девиации частоты ±75 кГц.
- Выходной импеданс ВЧ: 50 Ом
- Выходная ВЧ мощность на нагрузке 50 Ом: <10 мВт (+10 дБм) ;
- Электронное включение/выключение радиопередающей части логическими уровнями ТТЛ/КМОП. Время включения/выключения: не более 100 мкс;
- Габариты: 40,6x26x4,5 мм. Шаг выводов 2,54 мм
- Напряжение питания: +12В ± 10%
- Потребляемый ток в режиме передачи: 15 мА
Описание в формате PDF:

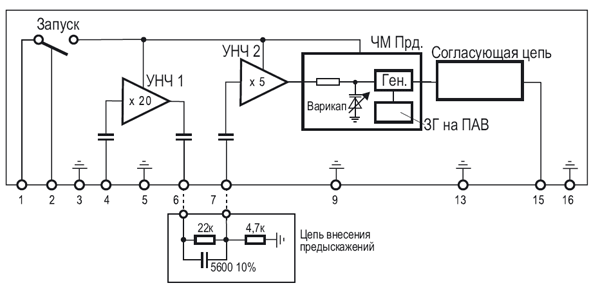

Назначение выводов и блок схема:
| 1) + Uпит. (12В) 2) Управление вкл./выкл. (5…12В) 3) Общий 4) Вход НЧ 1 5) Общий 6) Выход НЧ 1 7) Вход НЧ 2 9) Общий 13) Общий 15) Выход ВЧ 16) Общий |
 |
Основные технические характеристики RX FM AUDIO:
- Радиоприем с однократным преобразованием частоты, промежуточная частота формируется от высокостабильного источника - резонатора ПАВ
- Рабочая частота: 433,80 МГц ± 75 кГц
- Импеданс антенного входа: 50 Ом
- Чувствительность ВЧ: -100 дБм
- Напряжение питания : +3 В, типовой потребляемый ток: 13 мА
- Габариты: 50,8x20x4 мм. Шаг выводов 2,54 мм
- Размах напряжения на выходе НЧ: 100 мВ ± 20 % (среднеквадратичное значение на частоте 1 кГц при девиации несущей частоты ± 75 кГц, в сигнале присутствует постоянная составляющая 1,2 В)
- Порог срабатывания шумоподавителя может регулироваться внешними элементами в пределах от -50 дБм до -100 дБм, также имеется дополнительный выход для управления нагрузкой с макс. током потребления до 100 мА (срабатывает при срабатывании шумоподавителя)
Описание в формате PDF:
Блок-схема и описание выводов:
| 1) + Uпит. (3В) 2) Общий 3) Вход ВЧ 7) Общий 10) Выход НЧ 11) Общий 15) Вход регулировки уровня срабатывания шумоподавителя 16) Общий 18) Выход шумоподавителя (приглушение) 19) Дополнительное Uпит для внешней нагрузки (3…25В) 20) Общий |
|
Цифровые радиопередатчик и радиоприемник для передачи звука
(RX-AUDIO-2.4 и TX-AUDIO-2.4)
Микросборки TX-AUDIO-2.4 и RX-AUDIO-2.4 работают в диапазоне частот 2400 МГц (ЧМ, 8 каналов на выбор) и позволяют передавать стереоаудиопоток 20Гц : 20кГц с частотой дискретизации 44,1 кб и разрешением 16 бит без сжатия. TX-AUDIO-2.4 и RX-AUDIO-2.4 разработаны для мобильных устройств, содержат встроенную антенну и потребляют небольшой ток (для TX-AUDIO-2.4 - 93 мА, для RX-AUDIO-2.4 - 65 мА). Изоляция каналов 80 дБ, отношение сигнал/шум - 87 дБ. Рабочий диапазон температур: -10:+60°С.
На долю передатчика TX-AUDIO-2.4 отводится оцифровка входящего стереоаудиопотока и передача данных. Приемнику RX-AUDIO-2.4 отводится восстановление оцифрованного сигнала и его усиление (регулируется внешним потенциометром) с прямым выходом на наушники (макс. 3,4 В), шумоподавление. Кроме решения этой основной задачи, передатчик и приемник при этом позволяют передавать цифровые данные пользователя (макс. 5 кбит/с).
Общие технические характеристики:
| Параметр | TX-AUDIO-2.4 | RX-AUDIO-2.4 |
| Напряжение питания, В | 3,6…5,0 | 3,9…5,0 |
| Ток потребления, мА | 93 | 65 |
| Диапазон частот, МГц | 2400…2483,5 | 2400…2483,5 |
| Чувствительность приемника, дБм | - | -85 |
| Мощность передатчика, дБм | 10 | - |
| Тип модуляции | ЧМ | ЧМ |
| Число каналов | 8 | 8 |
| Динамический диапазон, дБ | 92 | 92 |
| Диапазон рабочих температур, °C | -10…+60 | -10…+60 |
Описание в формате PDF:
TX-AUDIO-2.4:
RX-AUDIO-2.4:
Блок дистанционного радиоуправления HCS-DEC 4
Предназначен для встраивания в готовые изделия - имеет в своем составе радиоприемник, декодер и модуль исполнительных реле на 4 канала(есть также сборки на 1 и 2 канала - HCS-DEC 1, HCS-DEC 2). В качестве приемника в блоке использована микросборка AC-RX2. Блок работает с передатчиками производства "Aurel" (кодер HCS), на частоте 433,92 МГц, при амплитудной модуляции. Блок может быть запитан как переменным, так и постоянным напряжением величиной 12 или 24 В. Выбор напряжения питания осуществляется коммутацией перемычки на плате: перемычка замкнута - 12В, разомкнута - 24 В. Блок поставляется с разомкнутой перемычкой. Максимальный коммутируемый реле ток/напряжение - 1A/250 В AC. Программирование блока на работу с определенным передатчиком (группой передатчиков) не требует специального оборудования и подробно освещено в описании производителя.
| Внешний вид | Основные технические характеристики RX FM HCS-DEC 4: |
 |
|
Ультразвуковые приемопередатчики
Данные микросборки предназначены для построения всевозможных датчиков движения, перемещения и изменения объема в замкнутых пространствах, чей принцип работы основан на излучении ультразвукового сигнала, последующем приеме отраженного сигнала и анализа разницы между величиной излученного и принятого сигнала. Если разница превышает некоторый порог, то происходит выдача тревожного сигнала.
Микросборки имеют в своем составе следующие узлы: входной усилитель (для принимаемого сигнала), амплитудный детектор, образцовый генератор 40 кГц, выходной усилитель (для излучаемого сигнала). Отличие микросборки US40-A от US40-AS состоит в том, что она не имеет выводов определения постоянной составляющей и отключения образцового генератора.
Основные технические характеристики:
- Напряжение питания: + 5 В
- Потребляемый ток: 1,8 мА - без излучателя, 5 мА - с излучателем
- Максимальный ток тревожного выхода: 20 мА (открытый коллектор)
- Чувствительность по входу приемника: 1…5 мВ
- Диапазон рабочих температур: -20…+80°С
Описание в формате PDF:
Блок-схема и описание выводов:
 |
1) Вход приемника (40 кГц,1…5 мВ) 2) Общий (*) 6) Выход детектора постоянной составляющей (*) 7) Выход детектора переменной составляющей 8) Вход регулировки порога срабатывания 9) Вход выключения генератора 40 кГц (лог. "1"=Выключено) (*) 10) Выход тревожного сигнала 11) Общий 12) Конденсатор задержки 13) +Uпит 14) Первый выход на излучатель 40 кГц (буферированный) 15) Второй выход на излучатель 40 кГц (небуферированный) * Отсутствует у US40-A, имеется у US40-AS |
Видеоаудиомодулятор
Микросборка предназначена для преобразования НЧ видео- и аудио- сигналов в ВЧ сигнал, который может принимать телевизор.
Основные технические характеристики:
- Выходная мощность ВЧ: 2 мВт на нагрузке 75 Ом
- Напряжение питания: +5 В ± 5%
- Типовое потребление тока: 90 мА
- Подавление паразитного излучения (3-гармоника): не менее -60 дБм
- Габариты: 29,5x25,5x8 мм. Шаг выводов 2,54 мм
- Видеосигнал:
- Несущая частота: 479,5 МГц (± 75 кГц)
- Вход: видеосигнал с полным размахом 1,2 В, система цветности PAL - Аудиосигнал:
- Поднесущая частота: 5,5 МГц
- Девиация частоты: 70 кГц при полном размахе аудиосигнала на входе микросборки 1 В
- Вход: импеданс 100 кОм, полный размах аудиосигнала 1,2 В
- Предыскажения: 50 мкс
Описание в формате PDF:
Блок-схема и описание выводов:
 |
1) Общий 2) Аудиовход 3) Общий 4) Видеовход 7) Общий 8) + Uпит. 10) Общий 11) ВЧ выход |
* В скором времени в продажу поступит многоканальный приемник и передатчик смешанного сигнала (аудио+видео)с возможностью работы в диапазоне 2.4ГГц - RX/TX-AV-2.4 (по аналогии с приемниками и передатчиками только звука RX/TX-AUDIO-2.4)
Антенный коммутатор
Микросборка предназначена для коммутации ВЧ цепей приемника и передатчика при работе на 1 антенну.
Основные технические характеристики:
- Рабочая частота: 433.920 МГц
- Полоса пропускания: 20 МГц
- Вносимые потери:
- Антенна-Приемник: ~0.5 дБ
- Передатчик-Антенна: ~1.1 дБ - Изоляция:
- Приемник-Передатчик (при приеме): 35 дБ
- Передатчик - Приемник (передача): 27 дБ - Коммутируемая мощность: +20 дБм
- Импеданс Антенна-Передатчик-Приемник: 50 Ом
- Напряжение управления:
- Антенна-Приемник: 0 мА при 0 В
- Передатчик - Антенна: 10 мА при +Uупр. (см. табл.) - Время коммутации: не более 100 мкс
- Габариты: 20,5x14,6x3 мм. Шаг выводов 2,54 мм
Описание в формате PDF:

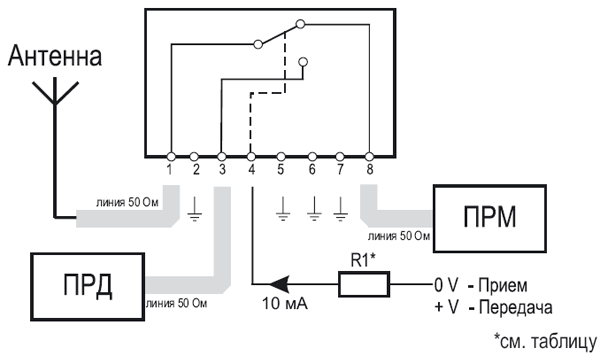

Блок-схема и описание выводов:
 |
|
1) Антенна 2) Общий 3) Передатчик 4) Напряжение управления 5) Общий 6) Общий 7) Общий 8) Приемник |
Датчик движения с сигнализацией по радиоканалу
| Изделие SIR2000-5026 является корпусным исполнением пассивного датчика движения основанного на пироэлектрическом сенсоре фирмы "Heimann". Сигнализация о срабатывании датчика осуществляется кодированными посылками по радиоканалу. Сам датчик включает в себя: корпус с печатной платой, на которой расположены пироэлектрический сенсор, радиопередатчик, датчик открытия корпуса, зуммер, два DIP-переключателя с помощью которых осуществляется конфигурация датчика, гнездо для элемента питания. В комплект датчика входит универсальное монтажное крепление, которое обладает двумя степенями свободы и позволяет расположить датчик нужным пользователю образом. В качестве радиопередатчика используется микросборка фирмы "Aurel" TX-SAW433/S-z, в качестве кодера используется микросхема MC145026 или подобная. Соответственно, в качестве приемника можно любые микросборки c амплитудной модуляцией из подраздела "Радиоприемники", а в качестве декодера - декодеры D1MB, D2MB из подраздела "Декодеры", либо микросхемы MC145027, MC145028 или их аналоги. Процедура программирования датчика на работу с определенным декодером (группой декодеров) не требует специального оборудования и подробно освещена в описании производителя. Описание вы можете получить на нашем сайте www.promelec.ru или на сайте производителя. |
 |
Основные технические характеристики:
- Напряжение питания (батарея): 9 В
- Потребляемый ток: 15 мкА - в режиме покоя, 10 мА - в режиме сработки
- Рабочая радиочастота: 433,92 МГц
- Тип кодера: 145026, макс. количество кодовых комбинаций 19683
- Время деактивации между сработками: 120 секунд
- Обслуживаемая дистанция: 12…15 метров
- Диапазон рабочих температур: -20…+80°С
- Габариты: 120х60х45 мм
Описание в формате PDF:
Внутреннее устройство:
 |
1) DIP-переключатель 1 Используется для установки первичных параметров и тестирования 2) DIP-переключатель 2 Используется для установки кода передаваемого при сработке 3) Датчик открытия корпуса При попытке открытия корпуса работающего датчика будет послан сигнал работки 4) Пироэлектрический сенсор 5) Гнездо для батареи (9 В - Крона и т.п.) 6) Зуммер Используется для анализа состояния батареи питания, при достижении напряжения питания на клеммах батареи величины в 5 В начинает издавать звуковой сигнал. |
Универсальный кронштейн (в сборе)
Датчик должен монтироваться на стене на расстоянии 210 см от пола. После чего он может быть ориентирован на любое направление необходимое пользователю.
Примеры ориентации
 |
 |
 |
